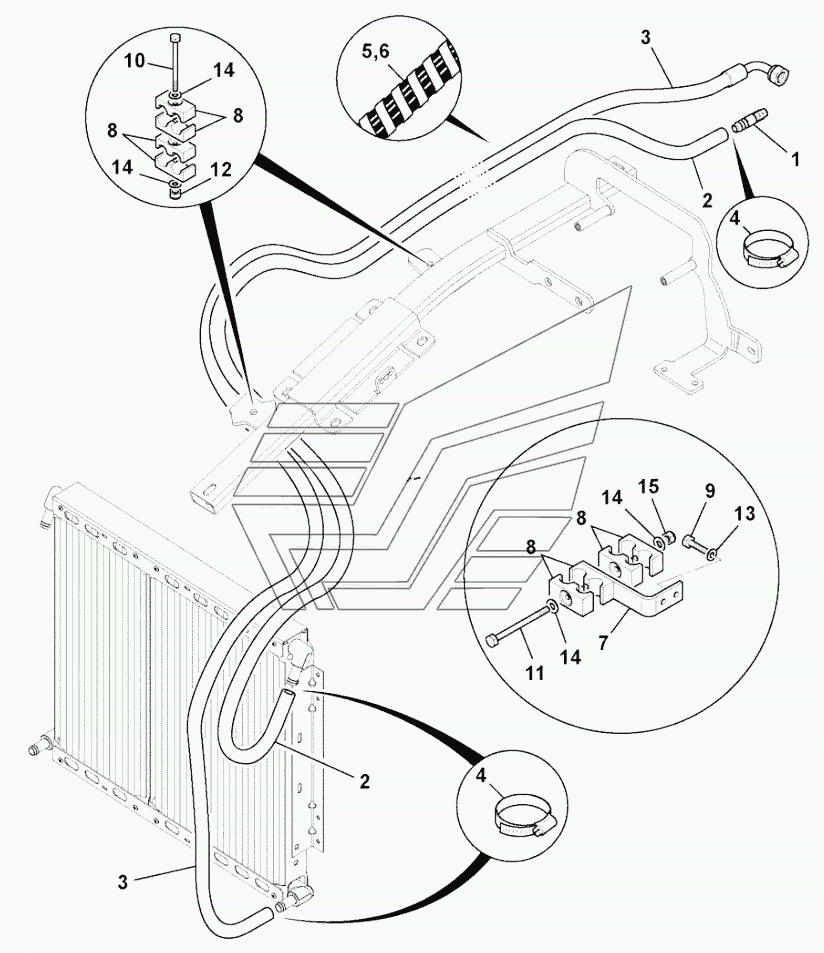

CIRCUIT, COOLER HYDRAULIC OIL 2 WHEEL STEER (From: M1335041) JCB-3CX (Часть 2). Каталог 2015г.

CIRCUIT, COOLER TRANSMISSION 2 WHEEL STEER (From: M1338260) JCB-3CX (Часть 2) CIRCUIT, COOLER HYDRAULIC OIL 2 WHEEL STEER (From: M1335042, M1338260) JCB-3CX (Часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Adaptor Hose Connector

Заводской номер: 650/10166 Количество на модель: 1
650/10166
1
2

Номер детали на чертеже:

2

Hose

Заводской номер: 649/51775 Количество на модель: 1
649/51775
1
3

Номер детали на чертеже:

3

Hose

Заводской номер: 649/51774 Количество на модель: 1
649/51774
1
4

Номер детали на чертеже:

4

Clip Worm Drive

Заводской номер: 2201/0005 Количество на модель: 4
2201/0005
4
5

Номер детали на чертеже:

5

Guard spiral hose guard

Заводской номер: 647/12905 Количество на модель: 1
647/12905
1
6

Номер детали на чертеже:

6

Tube spiral guard

Заводской номер: 647/12906 Количество на модель: 1
647/12906
1
7

Номер детали на чертеже:

7

Bracket hose guide

Заводской номер: 331/45861 Количество на модель: 1
331/45861
1
8

Номер детали на чертеже:

8

Clamp Pair

Заводской номер: 821/10431 Количество на модель: 8
821/10431
8
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 1315/3309Z Количество на модель: 2
1315/3309Z
2
10

Номер детали на чертеже:

10

Bolt

Заводской номер: 1315/3419Z Количество на модель: 2
1315/3419Z
2
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 1315/3420Z Количество на модель: 2
1315/3420Z
2
723524
ARIES
1315/3420Z
Болт JCB самоконтрящийся (М10) ARIES
Код: 723524
Артикул: 1315/3420Z,
Производитель: ARIES
12

Номер детали на чертеже:

12

Nut lock

Заводской номер: 1370/0303Z Количество на модель: 2
1370/0303Z
2
13

Номер детали на чертеже:

13

Washer

Заводской номер: 1420/0007Z Количество на модель: 2
1420/0007Z
2
14

Номер детали на чертеже:

14

Washer

Заводской номер: 1420/0008Z Количество на модель: 7
1420/0008Z
7
