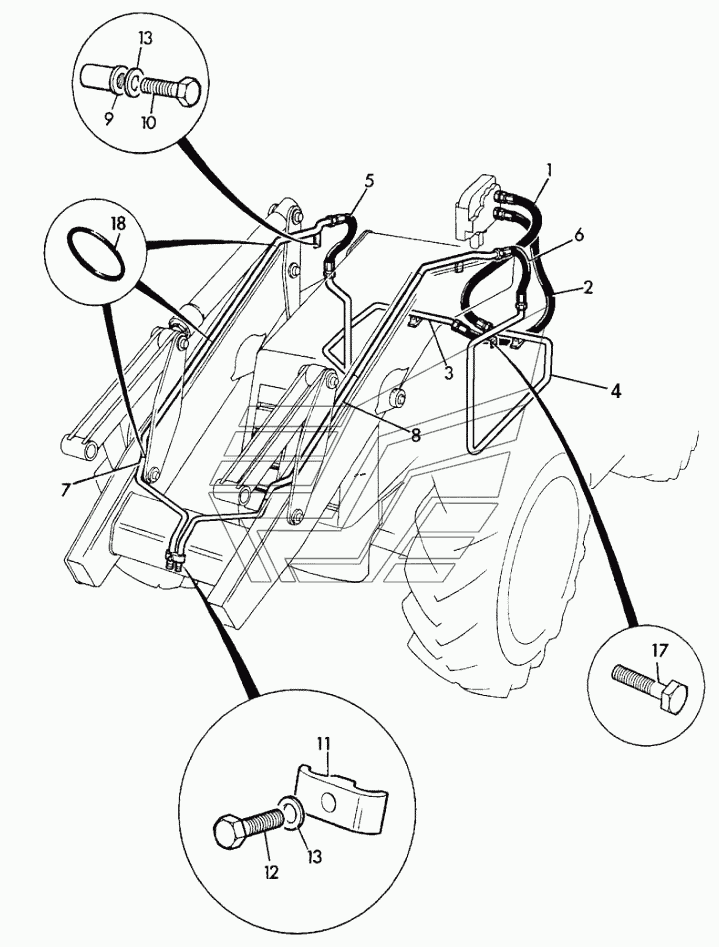

CIRCUIT, AUXILIARY LOADER 2WS (3/8dm BSP PIPEWORK) JCB-3CX (Часть 2). Каталог 2015г.

CIRCUIT, LOADER ARM SHOVEL RAM HOSE BURST PROTECTION JCB-3CX (Часть 2) CIRCUIT, AUXILIARY LOADER 2WS (5/8dm BSP PIPEWORK) JCB-3CX (Часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pipe loader arm auxiliary, short arms LH

Заводской номер: 332/E8400 Количество на модель: 1
332/E8400
1
1

Номер детали на чертеже:

1

Hose

Заводской номер: 612/00100 Количество на модель: 1
612/00100
1
3

Номер детали на чертеже:

3

Pipe RH

Заводской номер: 335/05716 Количество на модель: 1
335/05716
1
3

Номер детали на чертеже:

3

Pipe RH

Заводской номер: 335/13601 Количество на модель: 1
335/13601
1
4

Номер детали на чертеже:

4

Pipe LH

Заводской номер: 335/05715 Количество на модель: 1
335/05715
1
4

Номер детали на чертеже:

4

Pipe LH

Заводской номер: 335/13600 Количество на модель: 1
335/13600
1
5

Номер детали на чертеже:

5

Hose

Заводской номер: 629/80125 Количество на модель: 1
629/80125
1
7

Номер детали на чертеже:

7

Pipe loader arm auxiliary short arms RH

Заводской номер: 335/04345 Количество на модель: 1
335/04345
1
7

Номер детали на чертеже:

7

Pipe loader arm auxiliart, short arms RH

Заводской номер: 332/E8382 Количество на модель: 1
332/E8382
1
8

Номер детали на чертеже:

8

Pipe loader arm auxiliary short arms LH

Заводской номер: 335/04346 Количество на модель: 1
335/04346
1
9

Номер детали на чертеже:

9

Nut Rrivet

Заводской номер: 826/01249 Количество на модель: 2
826/01249
2
10

Номер детали на чертеже:

10

Setscrew

Заводской номер: 1315/0410Z Количество на модель: 2
1315/0410Z
2
10

Номер детали на чертеже:

10

Screw c/sunk head

Заводской номер: 332/D3982 Количество на модель: 2
332/D3982
2
11

Номер детали на чертеже:

11

Clamp Pipe top

Заводской номер: 821/00055 Количество на модель: 1
821/00055
1
11

Номер детали на чертеже:

11

Clamp pipe

Заводской номер: 821/10389 Количество на модель: 1
821/10389
1
11

Номер детали на чертеже:

11

Spacer

Заводской номер: 829/31263 Количество на модель: 1
829/31263
1
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 1315/3411Z Количество на модель: 1
1315/3411Z
1
12

Номер детали на чертеже:

12

Setscrew

Заводской номер: 1315/0408Z Количество на модель: 1
1315/0408Z
1
13

Номер детали на чертеже:

13

Washer

Заводской номер: 1420/0008Z Количество на модель: 3
1420/0008Z
3
15

Номер детали на чертеже:

15

Setscrew

Заводской номер: 1315/0307Z Количество на модель: 2
1315/0307Z
2
16

Номер детали на чертеже:

16

Washer

Заводской номер: 1420/0007Z Количество на модель: 2
1420/0007Z
2
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 1315/3313Z Количество на модель: 2
1315/3313Z
2
18

Номер детали на чертеже:

18

O-Ring

Заводской номер: 828/00135 Количество на модель: 8
828/00135
8
19

Номер детали на чертеже:

19

Hose

Заводской номер: 612/04900 Количество на модель: 2
612/04900
2
19

Номер детали на чертеже:

19

Hose

Заводской номер: 332/F9671 Количество на модель: 2
332/F9671
2
