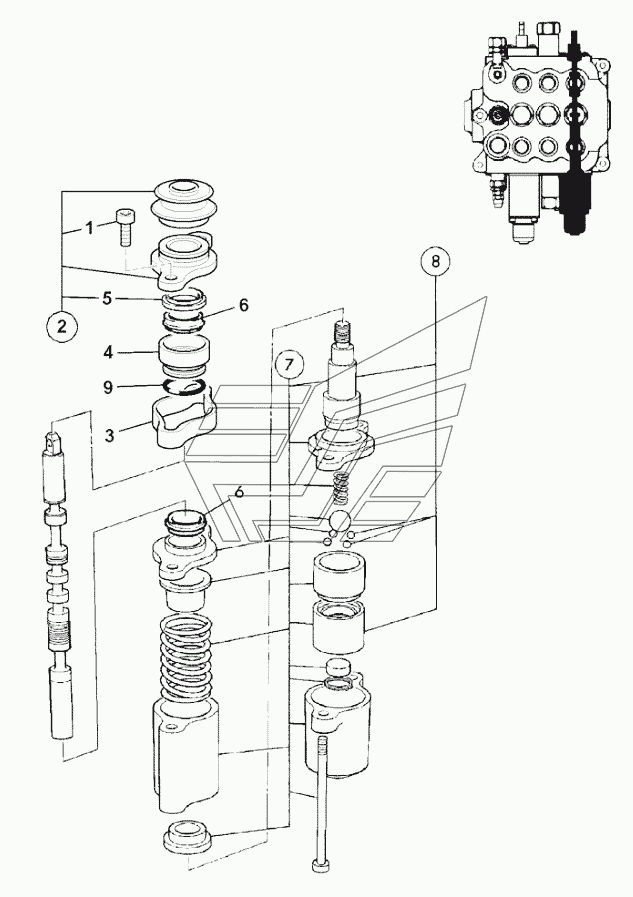

VALVE-LOADER SPOOL MECHANICAL DETENT 2,3 SPOOL LOADER VALVE, GEAR PUMP (From: M964XXX) JCB-3CX (Часть 2). Каталог 2015г.

VALVE-LOADER 3 SPOOL FLOAT RESET & DETENT DETAILS, GEAR PUMP (From: M0964369) JCB-3CX (Часть 2) VALVE-LOADER SPOOL ELECTRIC DETENT 2,3 SPOOL LOADER VALVE, GEAR PUMP (From: M964XXX) JCB-3CX (Часть 2)

Вид отображения:

Детали справа

По ширине экрана

1

2

5

6

7

8

9

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Screw cap head

Заводской номер: 25/975705 Количество на модель: 2

25/975705

2

2

Номер детали на чертеже:

2

Kit-repair spool boot

Заводской номер: 25/221140 Количество на модель: 1

25/221140

1

5

Номер детали на чертеже:

5

Wiper

Заводской номер: 25/975704 Количество на модель: 1

25/975704

1

011356

ARIES

25/975704

Код: 011356

Артикул: 25/975704,

Производитель: ARIES

6

Номер детали на чертеже:

6

Seal

Заводской номер: 25/221208 Количество на модель: 2

25/221208

2

951378

ARIES

1450/0001 14500001/ JC975703, 25/ 221208

Код: 951378

Артикул: 1450/0001, 14500001/ JC975703, 25/ 221208

Производитель: ARIES

7

Номер детали на чертеже:

7

Kit spool end mechanical detent

Заводской номер: 25/974647 Количество на модель: 1

25/974647

1

8

Номер детали на чертеже:

8

Kit-repair Float spool

Заводской номер: 25/974638 Количество на модель: 1

25/974638

1

9

Номер детали на чертеже:

9

O-Ring

Заводской номер: 25/974607 Количество на модель: 1

25/974607

1

VALVE-LOADER 3 SPOOL FLOAT RESET & DETENT DETAILS, GEAR PUMP (From: M0964369) JCB-3CX (Часть 2) VALVE-LOADER SPOOL ELECTRIC DETENT 2,3 SPOOL LOADER VALVE, GEAR PUMP (From: M964XXX) JCB-3CX (Часть 2)
