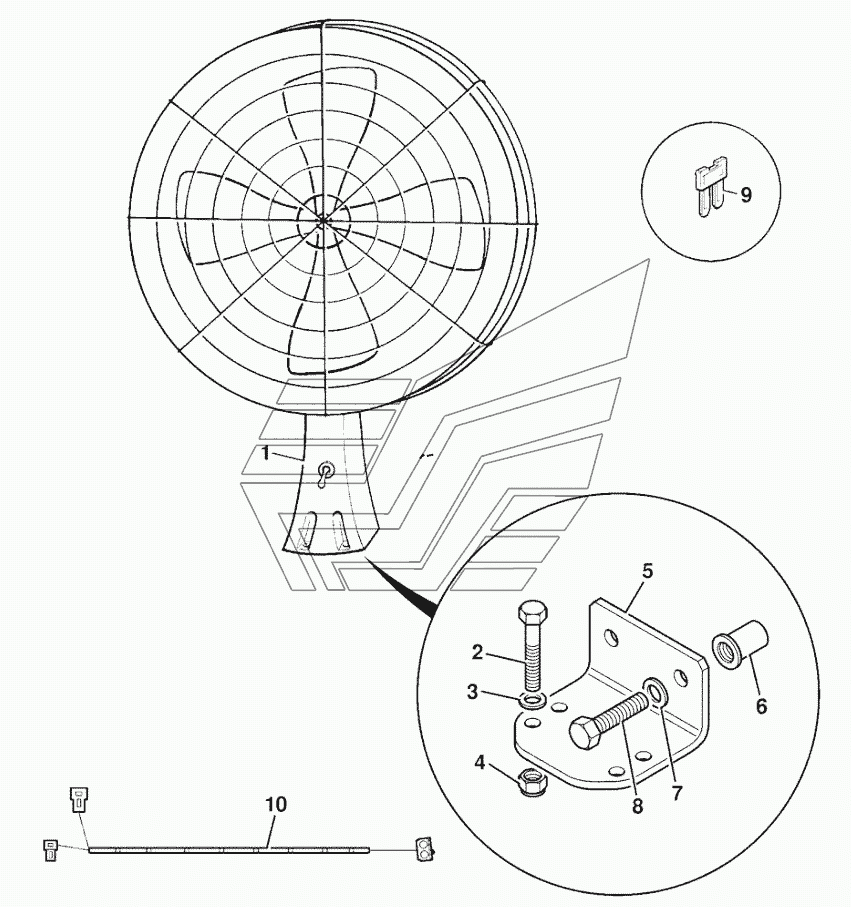

FAN, FACE LEVEL CANOPY OPTIONAL JCB-3CX (Часть 1). Каталог 2015г.

CIGARETTE LIGHTER / ASHTRAY BLANKING JCB-3CX (Часть 1) AIR CONDITIONING INSTALLATION (From: 7/05/06) JCB-3CX (Часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fan face level

Заводской номер: 717/20040 Количество на модель: 1
717/20040
1
2

Номер детали на чертеже:

2

Screw Socket Screw

Заводской номер: 826/01554 Количество на модель: 4
826/01554
4
3

Номер детали на чертеже:

3

Washer

Заводской номер: 1420/0007Z Количество на модель: 4
1420/0007Z
4
4

Номер детали на чертеже:

4

Nut

Заводской номер: 1370/0203Z Количество на модель: 4
1370/0203Z
4
5

Номер детали на чертеже:

5

Bracket fan mounting

Заводской номер: 331/31006 Количество на модель: 1
331/31006
1
6

Номер детали на чертеже:

6

Nut

Заводской номер: 826/01105 Количество на модель: 2
826/01105
2
7

Номер детали на чертеже:

7

Washer

Заводской номер: 1420/0008Z Количество на модель: 2
1420/0008Z
2
8

Номер детали на чертеже:

8

Setscrew

Заводской номер: 1315/0408Z Количество на модель: 2
1315/0408Z
2
9

Номер детали на чертеже:

9

Fuse

Заводской номер: 716/05706 Количество на модель: 1
716/05706
1
10

Номер детали на чертеже:

10

Harness face level fan

Заводской номер: 721/11224 Количество на модель: 1
721/11224
1
