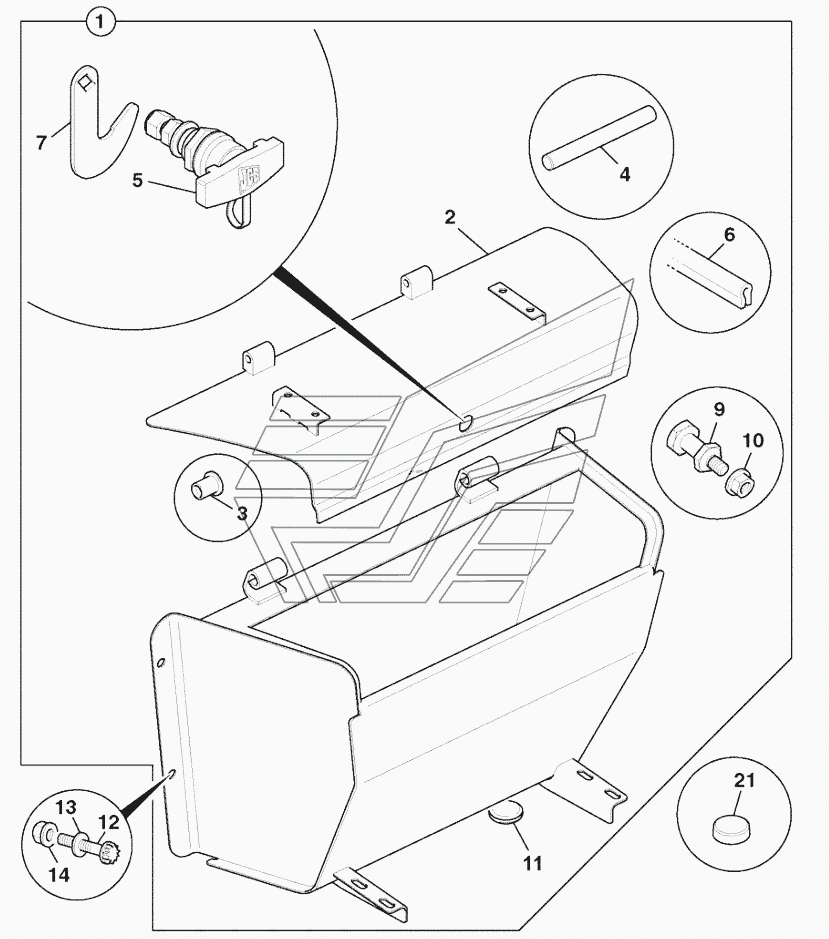

TOOLBOX WIDE STEP MOUNTING (From: M0965113, M1616235) JCB-3CX (Часть 1). Каталог 2015г.

TOOLBOX WIDE STEP MOUNTING (From: M0965112) JCB-3CX (Часть 1) TOOLBOX STEP MOUNTING (From: M1616236 ) JCB-3CX (Часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
9
10
11
12
13
14
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Box tool, complete, ABI 2 step mtg brks

Заводской номер: 128/15188 Количество на модель: 1
128/15188
1
2

Номер детали на чертеже:

2

Cover tool box lid 2 step mtg brks

Заводской номер: 335/08951 Количество на модель: 1
335/08951
1
3

Номер детали на чертеже:

3

Bush Hinge

Заводской номер: 122/67479 Количество на модель: 2
122/67479
2
4

Номер детали на чертеже:

4

Pin Hinge

Заводской номер: 123/08089 Количество на модель: 2
123/08089
2
5

Номер детали на чертеже:

5

Handle locking

Заводской номер: 123/08087 Количество на модель: 1
123/08087
1
6

Номер детали на чертеже:

6

Seal toolbox lid

Заводской номер: 904/20284 Количество на модель: 1
904/20284
1
7

Номер детали на чертеже:

7

Plate latch

Заводской номер: 331/13500 Количество на модель: 1
331/13500
1
9

Номер детали на чертеже:

9

Spindle latch

Заводской номер: 331/36035 Количество на модель: 1
331/36035
1
10

Номер детали на чертеже:

10

Nut lock

Заводской номер: 1370/0303Z Количество на модель: 1
1370/0303Z
1
11

Номер детали на чертеже:

11

Grommet Std

Заводской номер: 2410/1109 Количество на модель: 2
2410/1109
2
12

Номер детали на чертеже:

12

Setscrew

Заводской номер: 1315/0507Z Количество на модель: 4
1315/0507Z
4
13

Номер детали на чертеже:

13

Washer

Заводской номер: 1420/0009Z Количество на модель: 4
1420/0009Z
4
14

Номер детали на чертеже:

14

Nut Lock

Заводской номер: 1370/0403Z Количество на модель: 4
1370/0403Z
4
21

Номер детали на чертеже:

21

Pad self-adhesive

Заводской номер: 835/10113 Количество на модель: 1
835/10113
1
