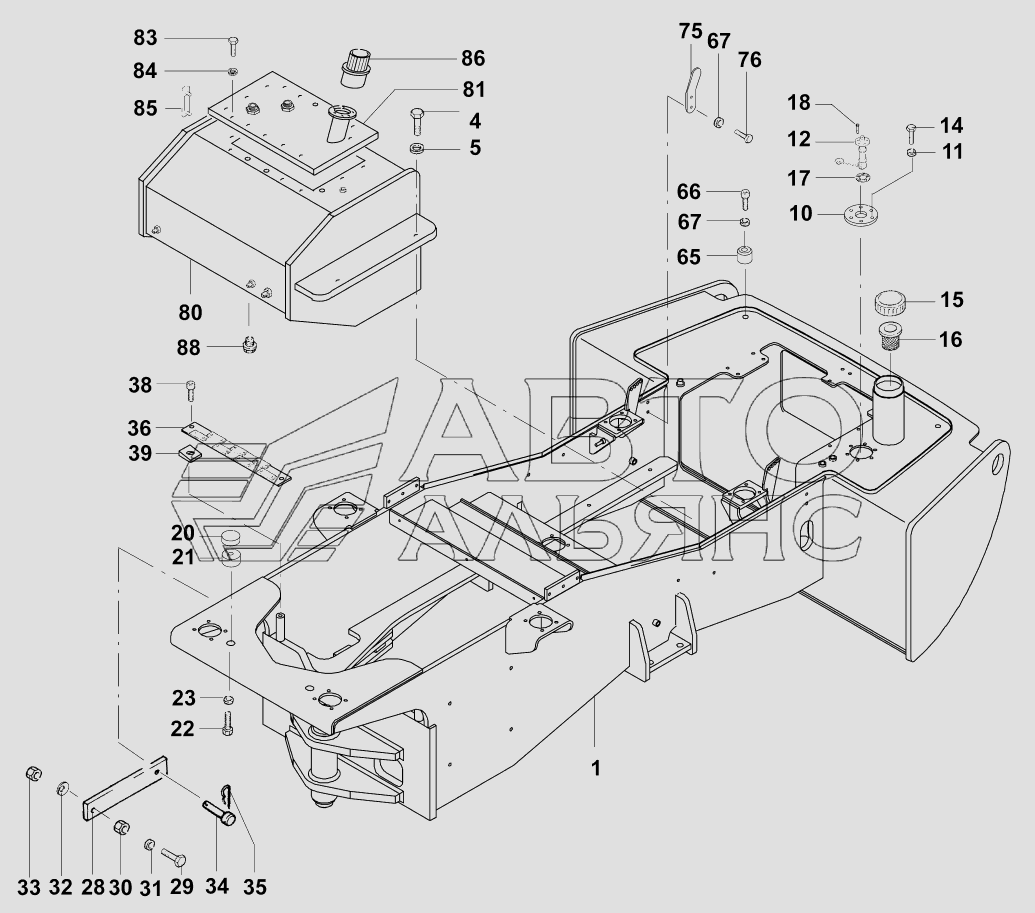

Рама/Frame VM-75D/PD. Каталог 2006г.

Вилка/Roller frame VM-75D/PD Соединение/Joint VM-75D/PD

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Frame

Заводской номер: 07222/12100 Количество на модель: 1
07222/12100
1

Номер детали на чертеже:

Bolt

Заводской номер: 02445/20700 Количество на модель: 1
02445/20700
1

Номер детали на чертеже:

Splint pin

Заводской номер: 02940/02340 Количество на модель: 1
02940/02340
1

Номер детали на чертеже:

Fixing bar

Заводской номер: 07221/10380 Количество на модель: 1
07221/10380
1

Номер детали на чертеже:

Cap screw M12x30 DIN912

Заводской номер: 02027/12030 Количество на модель: 2
02027/12030
2

Номер детали на чертеже:

Washer 13 DIN125

Заводской номер: 02201/00012 Количество на модель: 4
02201/00012
4

Номер детали на чертеже:

Stop buffer

Заводской номер: 07242/53516 Количество на модель: 2
07242/53516
2

Номер детали на чертеже:

Cap screw M10x45 DIN912

Заводской номер: 02027/10045 Количество на модель: 2
02027/10045
2

Номер детали на чертеже:

Washer 10,5 DIN125

Заводской номер: 02201/00010 Количество на модель: 8
02201/00010
8

Номер детали на чертеже:

Guide

Заводской номер: 07222/53235 Количество на модель: 2
07222/53235
2

Номер детали на чертеже:

Hexagon screw M10x25 DIN933

Заводской номер: 02021/10025 Количество на модель: 4
02021/10025
4

Номер детали на чертеже:

Hydraulic oil tank

Заводской номер: 07221/10310 Количество на модель: 1
07221/10310
1

Номер детали на чертеже:

Cover lid

Заводской номер: 07221/10320 Количество на модель: 1
07221/10320
1

Номер детали на чертеже:

Hexagon screw M8x25 DIN933

Заводской номер: 02021/08025 Количество на модель: 16
02021/08025
16

Номер детали на чертеже:

Screw retaining device

Заводской номер: 02113/00708 Количество на модель: 6
02113/00708
6

Номер детали на чертеже:

Oil level indicator

Заводской номер: 02612/00032 Количество на модель: 1
02612/00032
1

Номер детали на чертеже:

Filter

Заводской номер: 02611/00160 Количество на модель: 1
02611/00160
1

Номер детали на чертеже:

Union

Заводской номер: 02506/20112 Количество на модель: 1
02506/20112
1

Номер детали на чертеже:

Security nut VM20 DIN980

Заводской номер: 02118/32000 Количество на модель: 1
02118/32000
1

Номер детали на чертеже:

Disc spring

Заводской номер: 02806/00540 Количество на модель: 1
02806/00540
1

Номер детали на чертеже:

Washer 21 DIN125

Заводской номер: 02201/00020 Количество на модель: 1
02201/00020
1

Номер детали на чертеже:

Hexagon screw M12x50 DIN933

Заводской номер: 02021/12050 Количество на модель: 4
02021/12050
4

Номер детали на чертеже:

Cover

Заводской номер: 07222/12161 Количество на модель: 1
07222/12161
1

Номер детали на чертеже:

Transmitter

Заводской номер: 08427/00010 Количество на модель: 1
08427/00010
1

Номер детали на чертеже:

Hexagon screw M8x20 DIN933

Заводской номер: 02021/08020 Количество на модель: 6
02021/08020
6

Номер детали на чертеже:

Cover lid, cpl.

Заводской номер: 06730/08351 Количество на модель: 1
06730/08351
1

Номер детали на чертеже:

Screen

Заводской номер: 04029/15040 Количество на модель: 1
04029/15040
1

Номер детали на чертеже:

Gasket

Заводской номер: 08427/00011 Количество на модель: 1
08427/00011
1

Номер детали на чертеже:

Cap screw M5x16 DIN7984

Заводской номер: 02025/05016 Количество на модель: 5
02025/05016
5

Номер детали на чертеже:

Stop buffer

Заводской номер: 02622/07525 Количество на модель: 2
02622/07525
2

Номер детали на чертеже:

Spacer washer

Заводской номер: 07242/41204 Количество на модель: 2
07242/41204
2

Номер детали на чертеже:

Hexagon screw M20x55 DIN931

Заводской номер: 02020/12055 Количество на модель: 2
02020/12055
2

Номер детали на чертеже:

Washer 13 DIN7349

Заводской номер: 02200/00013 Количество на модель: 2
02200/00013
2

Номер детали на чертеже:

Strap

Заводской номер: 07221/11002 Количество на модель: 1
07221/11002
1

Номер детали на чертеже:

Hexagon screw M20x70 DIN933

Заводской номер: 02021/20070 Количество на модель: 1
02021/20070
1

Номер детали на чертеже:

Hexagon nut M24 DIN934

Заводской номер: 02110/00024 Количество на модель: 1
02110/00024
1

Номер детали на чертеже:

Frame, cpl.

Заводской номер: 87222/10002 Количество на модель:
87222/10002
