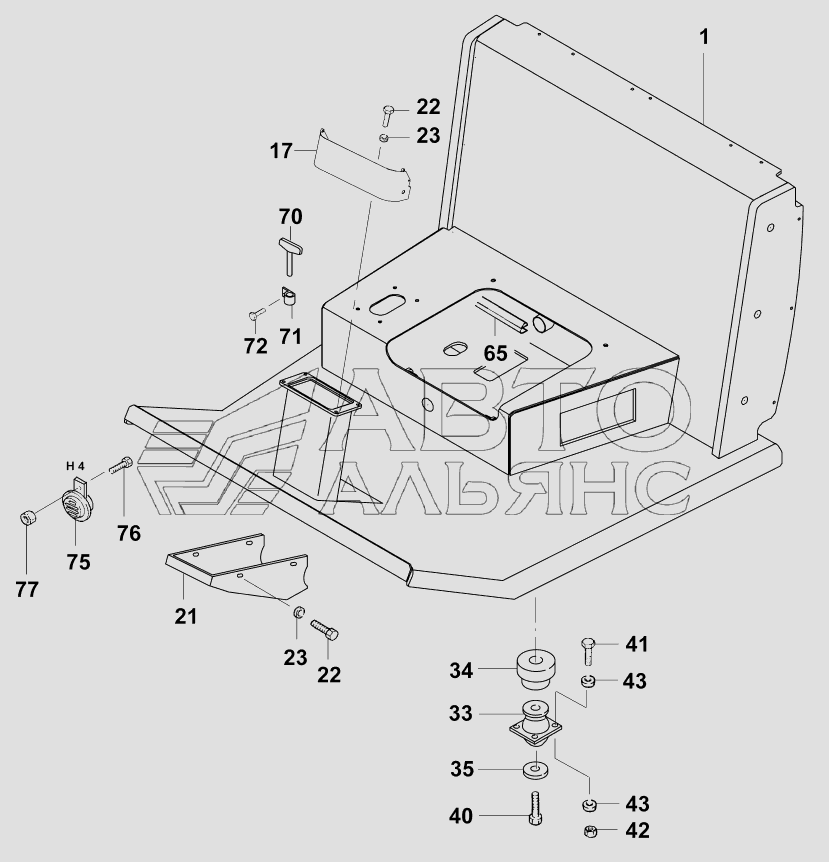

Рабочее место оператора/Operator’s stand VM-46D/PD. Каталог 2006г.

Внутренняя часть кабины VM-46D/PD Сиденье оператора/Operator’s seat VM-46D/PD

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Operator’s stand

Заводской номер: 07211/42100 Количество на модель: 1
07211/42100
1

Номер детали на чертеже:

Washer 10,5 DIN125

Заводской номер: 02201/00010 Количество на модель: 32
02201/00010
32

Номер детали на чертеже:

Sectional sealing material 1500mm

Заводской номер: 04034/40508 Количество на модель:
04034/40508

Номер детали на чертеже:

Key

Заводской номер: 03789/81163 Количество на модель: 1
03789/81163
1

Номер детали на чертеже:

Pipe clip

Заводской номер: 02503/06110 Количество на модель: 1
02503/06110
1

Номер детали на чертеже:

Hexagon screw M6x30 DIN933

Заводской номер: 02021/06030 Количество на модель: 1
02021/06030
1

Номер детали на чертеже:

Horn

Заводской номер: 08425/01016 Количество на модель: 1
08425/01016
1

Номер детали на чертеже:

Hexagon screw M8x25 DIN933

Заводской номер: 02021/08025 Количество на модель: 8
02021/08025
8

Номер детали на чертеже:

Security nut VM8 DIN980

Заводской номер: 02118/30800 Количество на модель: 1
02118/30800
1

Номер детали на чертеже:

Security nut VM10 DIN980

Заводской номер: 02118/31000 Количество на модель: 16
02118/31000
16

Номер детали на чертеже:

Hexagon screw M10x35 DIN933

Заводской номер: 02021/10035 Количество на модель: 16
02021/10035
16

Номер детали на чертеже:

Instrument panel

Заводской номер: 07242/42170 Количество на модель: 1
07242/42170
1

Номер детали на чертеже:

Cover sheet

Заводской номер: 07242/42321 Количество на модель: 1
07242/42321
1

Номер детали на чертеже:

Washer 8,4 DIN125

Заводской номер: 02201/00008 Количество на модель: 8
02201/00008
8

Номер детали на чертеже:

Bearing

Заводской номер: 02622/50228 Количество на модель: 4
02622/50228
4

Номер детали на чертеже:

Thrust washer

Заводской номер: 07242/41203 Количество на модель: 4
07242/41203
4

Номер детали на чертеже:

Washer

Заводской номер: 07242/41202 Количество на модель: 4
07242/41202
4

Номер детали на чертеже:

Hexagon screw M16x150 DIN931

Заводской номер: 02016/16150 Количество на модель: 4
02016/16150
4

Номер детали на чертеже:

Operator’s stand, cpl.

Заводской номер: 87211/41002 Количество на модель:
87211/41002
