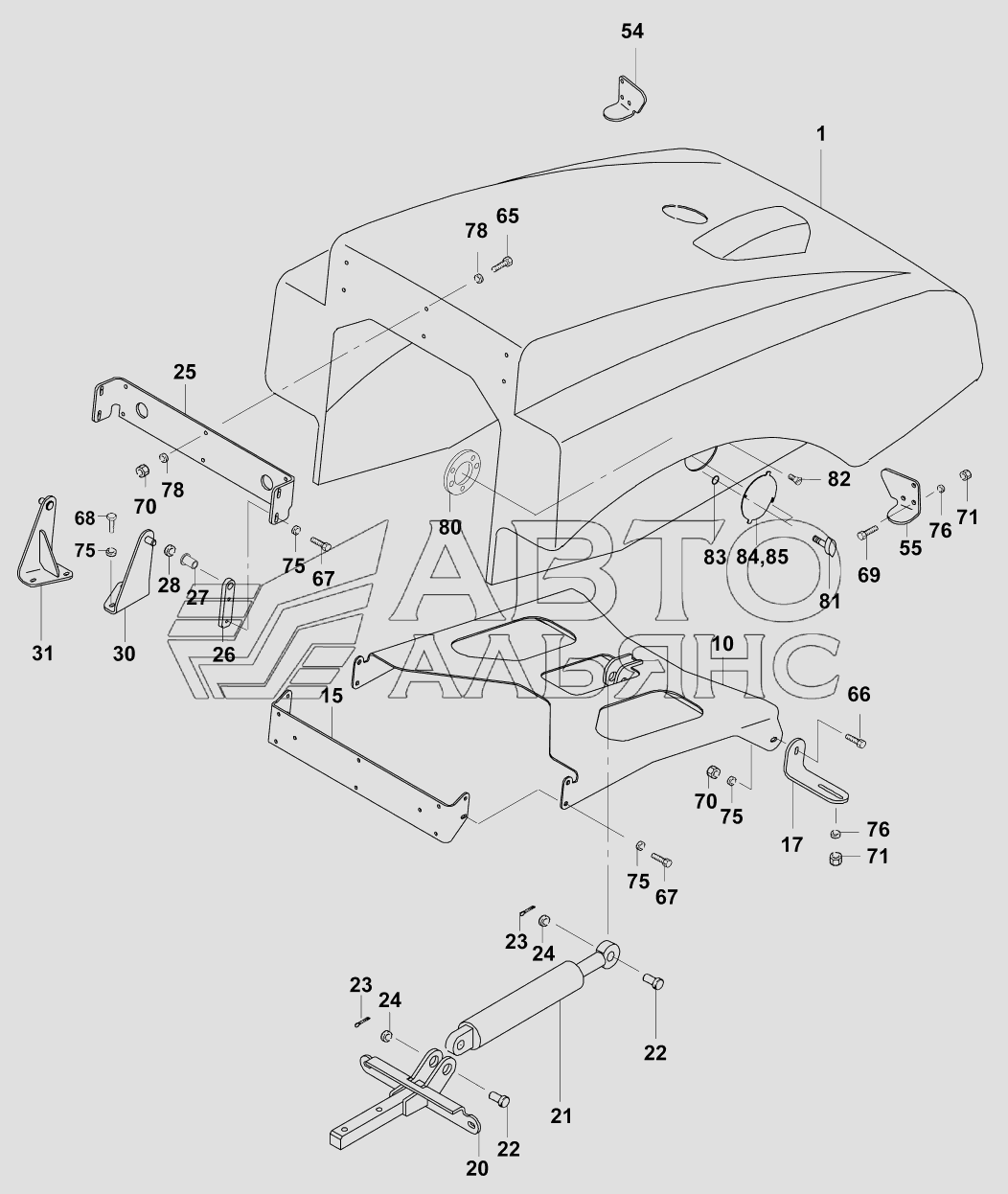

Капот VM-200D/PD. Каталог 2005г.

Лесенка VM-200D/PD Гидроцилиндр VM-200D/PD

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Engine hood

Заводской номер: 07242/53100 Количество на модель: 1
07242/53100
1

Номер детали на чертеже:

Hexagon screw M10x35 DIN933

Заводской номер: 02021/10035 Количество на модель: 2
02021/10035
2

Номер детали на чертеже:

Hexagon screw M10x30 DIN933

Заводской номер: 02021/10030 Количество на модель: 8
02021/10030
8

Номер детали на чертеже:

Hexagon screw M10x25 DIN933

Заводской номер: 02021/10025 Количество на модель: 6
02021/10025
6

Номер детали на чертеже:

Hexagon screw M8x25 DIN933

Заводской номер: 02021/08025 Количество на модель: 6
02021/08025
6

Номер детали на чертеже:

Security nut VM10 DIN980

Заводской номер: 02118/31000 Количество на модель: 8
02118/31000
8

Номер детали на чертеже:

Security nut VM8 DIN980

Заводской номер: 02118/30800 Количество на модель: 10
02118/30800
10

Номер детали на чертеже:

Washer 10,5 DIN7349

Заводской номер: 02200/00010 Количество на модель: 14
02200/00010
14

Номер детали на чертеже:

Washer 8,4 DIN7349

Заводской номер: 02200/00008 Количество на модель: 16
02200/00008
16

Номер детали на чертеже:

Washer 10,5 DIN125

Заводской номер: 02201/00010 Количество на модель: 18
02201/00010
18

Номер детали на чертеже:

Ring

Заводской номер: 07242/53264 Количество на модель: 1
07242/53264
1

Номер детали на чертеже:

Wing screw

Заводской номер: 02746/08025 Количество на модель: 2
02746/08025
2

Номер детали на чертеже:

Countersunk bolt

Заводской номер: 02028/06016 Количество на модель: 3
02028/06016
3

Номер детали на чертеже:

O-ring

Заводской номер: 02772/00602 Количество на модель: 2
02772/00602
2

Номер детали на чертеже:

Plate

Заводской номер: 07222/52381 Количество на модель: 1
07222/52381
1

Номер детали на чертеже:

Noise protection

Заводской номер: 07242/53600 Количество на модель:
07242/53600

Номер детали на чертеже:

Hexagon screw M10x50 DIN933

Заводской номер: 02021/10050 Количество на модель: 8
02021/10050
8

Номер детали на чертеже:

Fastening angle, left

Заводской номер: 07242/53255 Количество на модель: 1
07242/53255
1

Номер детали на чертеже:

Retaining plate, cpl.

Заводской номер: 07242/53210 Количество на модель: 1
07242/53210
1

Номер детали на чертеже:

Bracket

Заводской номер: 07242/53215 Количество на модель: 1
07242/53215
1

Номер детали на чертеже:

Angle

Заводской номер: 07242/53217 Количество на модель: 2
07242/53217
2

Номер детали на чертеже:

Bracket

Заводской номер: 07242/53220 Количество на модель: 1
07242/53220
1

Номер детали на чертеже:

Hydro-cylinder

Заводской номер: 07210/60120 Количество на модель: 1
07210/60120
1

Номер детали на чертеже:

Bolt

Заводской номер: 02441/02570 Количество на модель: 2
02441/02570
2

Номер детали на чертеже:

Split pin 6,3x50 DIN 94

Заводской номер: 02300/06050 Количество на модель: 2
02300/06050
2

Номер детали на чертеже:

Washer

Заводской номер: 02201/01025 Количество на модель: 6
02201/01025
6

Номер детали на чертеже:

Bracket

Заводской номер: 07242/53225 Количество на модель: 1
07242/53225
1

Номер детали на чертеже:

Hinge

Заводской номер: 07222/53226 Количество на модель: 2
07222/53226
2

Номер детали на чертеже:

Sleeve

Заводской номер: 02113/01203 Количество на модель: 2
02113/01203
2

Номер детали на чертеже:

Washer

Заводской номер: 02201/01020 Количество на модель: 4
02201/01020
4

Номер детали на чертеже:

Retaining jack, left

Заводской номер: 07242/53230 Количество на модель: 1
07242/53230
1

Номер детали на чертеже:

Retaining jack, right

Заводской номер: 07242/53233 Количество на модель: 1
07242/53233
1

Номер детали на чертеже:

Fastening angle, right

Заводской номер: 07242/53254 Количество на модель: 1
07242/53254
1

Номер детали на чертеже:

Engine hood, cpl.

Заводской номер: 87242/53000 Количество на модель:
87242/53000
