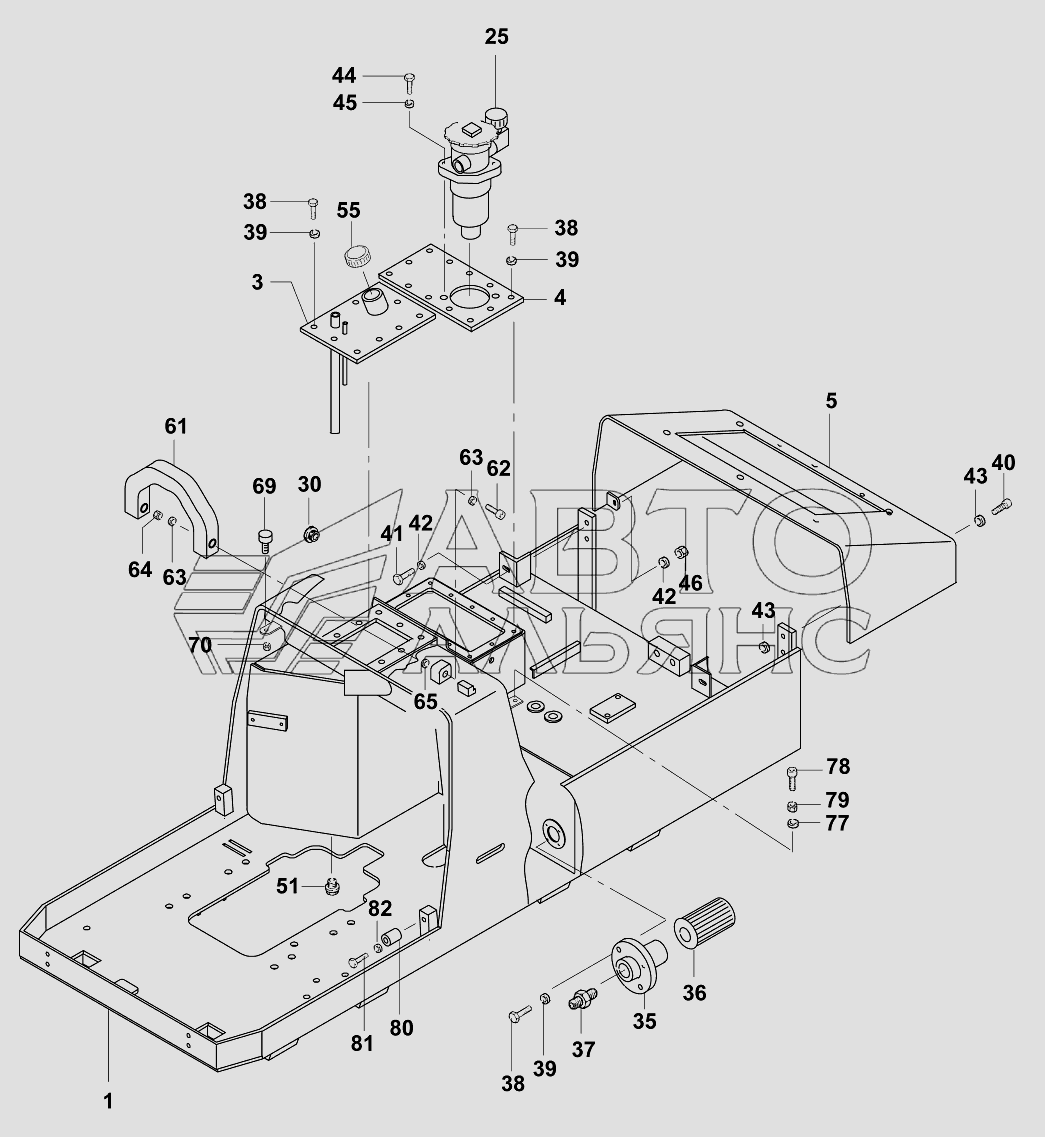

Верхняя часть VM-1500-1601300. Каталог 2006г.

Основные элементы кузова VM-1500-1601300 Элементы облицовочные VM-1500-1601300

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Base plate, cpl.

Заводской номер: 05731/20140 Количество на модель: 1
05731/20140
1

Номер детали на чертеже:

Lifting eye

Заводской номер: 05731/20090 Количество на модель: 1
05731/20090
1

Номер детали на чертеже:

Cap screw M20x100 DIN912

Заводской номер: 02027/20100 Количество на модель: 2
02027/20100
2

Номер детали на чертеже:

Washer 20 DIN6796

Заводской номер: 02208/00120 Количество на модель: 4
02208/00120
4

Номер детали на чертеже:

Security nut VM20 DIN980

Заводской номер: 02118/32000 Количество на модель: 2
02118/32000
2

Номер детали на чертеже:

Rubber pad

Заводской номер: 02622/05025 Количество на модель: 2
02622/05025
2

Номер детали на чертеже:

Security nut NM 8 DIN980

Заводской номер: 02118/40800 Количество на модель: 2
02118/40800
2

Номер детали на чертеже:

Washer 6 DIN6796

Заводской номер: 02208/00106 Количество на модель: 2
02208/00106
2

Номер детали на чертеже:

Cap screw M16x40 DIN912

Заводской номер: 02027/16040 Количество на модель: 2
02027/16040
2

Номер детали на чертеже:

Hexagon nut M16 DIN934

Заводской номер: 02110/00016 Количество на модель: 2
02110/00016
2

Номер детали на чертеже:

Rubber

Заводской номер: 05731/20545 Количество на модель: 2
05731/20545
2

Номер детали на чертеже:

Hexagon screw M10x60 DIN931

Заводской номер: 02020/10060 Количество на модель: 2
02020/10060
2

Номер детали на чертеже:

Washer 10,5 DIN125

Заводской номер: 02201/00010 Количество на модель: 2
02201/00010
2

Номер детали на чертеже:

Engine hood, cpl.

Заводской номер: 85731/20550 Количество на модель: 1
85731/20550
1

Номер детали на чертеже:

Cover, cpl.

Заводской номер: 85731/20600 Количество на модель: 1
85731/20600
1

Номер детали на чертеже:

Switching device

Заводской номер: 85731/20700 Количество на модель: 1
85731/20700
1

Номер детали на чертеже:

Control system, cpl.

Заводской номер: 85731/20710 Количество на модель: 1
85731/20710
1

Номер детали на чертеже:

Control system, cpl.

Заводской номер: 85731/20755 Количество на модель: 1
85731/20755
1

Номер детали на чертеже:

Closure

Заводской номер: 04021/16021 Количество на модель: 1
04021/16021
1

Номер детали на чертеже:

Screw plug

Заводской номер: 02506/22215 Количество на модель: 2
02506/22215
2

Номер детали на чертеже:

Cover lid, cpl.

Заводской номер: 05731/20240 Количество на модель: 1
05731/20240
1

Номер детали на чертеже:

Cover lid

Заводской номер: 05731/20261 Количество на модель: 1
05731/20261
1

Номер детали на чертеже:

Cover, cpl.

Заводской номер: 05731/20290 Количество на модель: 1
05731/20290
1

Номер детали на чертеже:

Return flow filter

Заводской номер: 02611/00260 Количество на модель: 1
02611/00260
1

Номер детали на чертеже:

Oil level indicator

Заводской номер: 02612/00009 Количество на модель:
02612/00009

Номер детали на чертеже:

Nipple

Заводской номер: 05731/22150 Количество на модель: 1
05731/22150
1

Номер детали на чертеже:

Filter

Заводской номер: 02611/00230 Количество на модель: 1
02611/00230
1

Номер детали на чертеже:

Nipple

Заводской номер: 02521/01228 Количество на модель: 1
02521/01228
1

Номер детали на чертеже:

Hexagon screw M8x20 DIN933

Заводской номер: 02021/08020 Количество на модель: 26
02021/08020
26

Номер детали на чертеже:

Washer 8 DIN6796

Заводской номер: 02208/00108 Количество на модель: 26
02208/00108
26

Номер детали на чертеже:

Cap screw M10x25 DIN7984

Заводской номер: 02025/10025 Количество на модель: 2
02025/10025
2

Номер детали на чертеже:

Hexagon screw M8x35 DIN933

Заводской номер: 02021/08035 Количество на модель: 2
02021/08035
2

Номер детали на чертеже:

Washer 10,5 DIN7349

Заводской номер: 02200/00010 Количество на модель: 6
02200/00010
6

Номер детали на чертеже:

Hexagon screw M10x40 DIN933

Заводской номер: 02021/10040 Количество на модель: 2
02021/10040
2

Номер детали на чертеже:

Washer 10 DIN6796

Заводской номер: 02208/00110 Количество на модель: 2
02208/00110
2

Номер детали на чертеже:

Structure motor, cpl.

Заводской номер: 85731/21002 Количество на модель: 1
85731/21002
1
