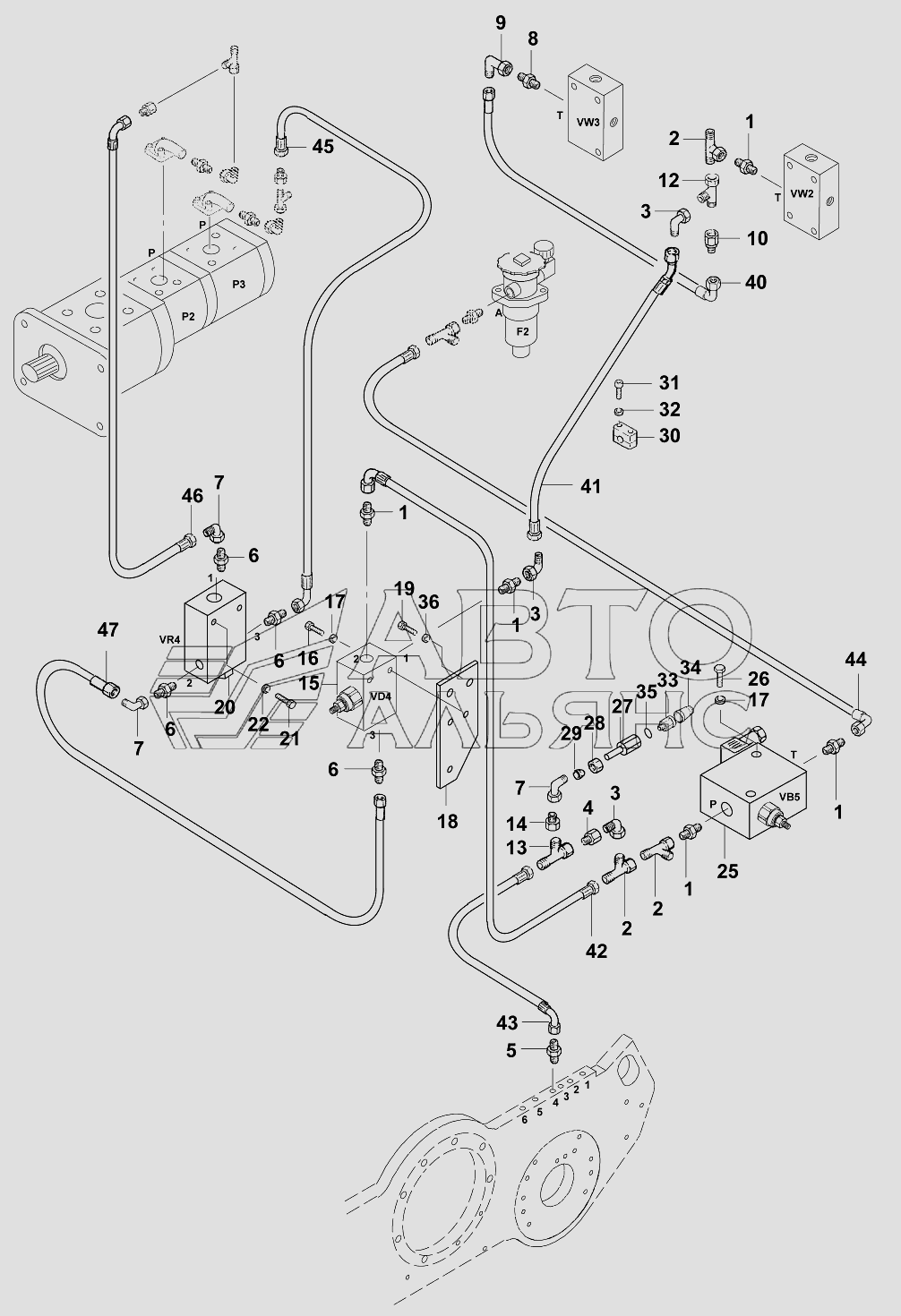

Трубопроводы VM-1500-1601100. Каталог 2006г.

Трубопроводы VM-1500-1601100 Трубопроводы VM-1500-1601100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Brake lines

Заводской номер: 85731/72600 Количество на модель:
85731/72600

Номер детали на чертеже:

Presure switch

Заводской номер: 08105/00011 Количество на модель: 1
08105/00011
1

Номер детали на чертеже:

Washer 6,4 DIN433

Заводской номер: 02200/02006 Количество на модель: 4
02200/02006
4

Номер детали на чертеже:

Cap screw M6x30 DIN912

Заводской номер: 02027/06030 Количество на модель: 4
02027/06030
4

Номер детали на чертеже:

Hose clamp

Заводской номер: 02503/43322 Количество на модель: 2
02503/43322
2

Номер детали на чертеже:

Taper bushing

Заводской номер: 02527/00008 Количество на модель: 1
02527/00008
1

Номер детали на чертеже:

Union nut

Заводской номер: 02527/00208 Количество на модель: 1
02527/00208
1

Номер детали на чертеже:

Connecting piece

Заводской номер: 04021/25021 Количество на модель: 1
04021/25021
1

Номер детали на чертеже:

Hexagon screw M8x50 DIN933

Заводской номер: 02021/08050 Количество на модель: 2
02021/08050
2

Номер детали на чертеже:

Protective cap

Заводской номер: 04009/95046 Количество на модель: 1
04009/95046
1

Номер детали на чертеже:

Seal ring A12x15,5 DIN7603

Заводской номер: 02766/01215 Количество на модель: 1
02766/01215
1

Номер детали на чертеже:

Washer 8 DIN6796

Заводской номер: 02208/00108 Количество на модель: 4
02208/00108
4

Номер детали на чертеже:

Hose 660mm

Заводской номер: 02883/22325 Количество на модель: 1
02883/22325
1

Номер детали на чертеже:

Hose 320mm

Заводской номер: 02883/22142 Количество на модель: 1
02883/22142
1

Номер детали на чертеже:

Hose 340mm

Заводской номер: 02883/22152 Количество на модель: 1
02883/22152
1

Номер детали на чертеже:

Hose 420mm

Заводской номер: 02883/40197 Количество на модель: 1
02883/40197
1

Номер детали на чертеже:

Hose 880mm

Заводской номер: 02883/28380 Количество на модель: 1
02883/28380
1

Номер детали на чертеже:

Hose 350mm

Заводской номер: 02883/40166 Количество на модель: 1
02883/40166
1

Номер детали на чертеже:

Hose 1030mm

Заводской номер: 02883/40498 Количество на модель: 1
02883/40498
1

Номер детали на чертеже:

Hose 520mm

Заводской номер: 02883/34260 Количество на модель: 1
02883/34260
1

Номер детали на чертеже:

Valve bloc

Заводской номер: 05731/70650 Количество на модель: 1
05731/70650
1

Номер детали на чертеже:

Washer 6,4 DIN7349

Заводской номер: 02200/00006 Количество на модель: 2
02200/00006
2

Номер детали на чертеже:

Nipple

Заводской номер: 02522/23212 Количество на модель: 1
02522/23212
1

Номер детали на чертеже:

Union

Заводской номер: 02522/24712 Количество на модель: 1
02522/24712
1

Номер детали на чертеже:

Nipple

Заводской номер: 02522/23208 Количество на модель: 3
02522/23208
3

Номер детали на чертеже:

Nipple

Заводской номер: 02521/10108 Количество на модель: 4
02521/10108
4

Номер детали на чертеже:

Nipple

Заводской номер: 02521/10309 Количество на модель: 1
02521/10309
1

Номер детали на чертеже:

Union

Заводской номер: 02520/71510 Количество на модель: 1
02520/71510
1

Номер детали на чертеже:

Nipple

Заводской номер: 02522/23215 Количество на модель: 3
02522/23215
3

Номер детали на чертеже:

Nipple

Заводской номер: 02524/10815 Количество на модель: 3
02524/10815
3

Номер детали на чертеже:

Union

Заводской номер: 02520/71512 Количество на модель: 1
02520/71512
1

Номер детали на чертеже:

Nipple

Заводской номер: 02525/30815 Количество на модель: 1
02525/30815
1

Номер детали на чертеже:

Nipple

Заводской номер: 02524/10810 Количество на модель: 1
02524/10810
1

Номер детали на чертеже:

Hexagon screw M6x40 DIN933

Заводской номер: 02021/06040 Количество на модель: 2
02021/06040
2

Номер детали на чертеже:

Valve

Заводской номер: 02535/00850 Количество на модель: 1
02535/00850
1

Номер детали на чертеже:

Hexagon screw M8x20 DIN933

Заводской номер: 02021/08020 Количество на модель: 2
02021/08020
2

Номер детали на чертеже:

Plate

Заводской номер: 05731/73611 Количество на модель: 1
05731/73611
1

Номер детали на чертеже:

Brake valve

Заводской номер: 02535/00800 Количество на модель: 1
02535/00800
1

Номер детали на чертеже:

Union

Заводской номер: 02520/71008 Количество на модель: 1
02520/71008
1

Номер детали на чертеже:

Nipple

Заводской номер: 02521/10116 Количество на модель: 5
02521/10116
5
