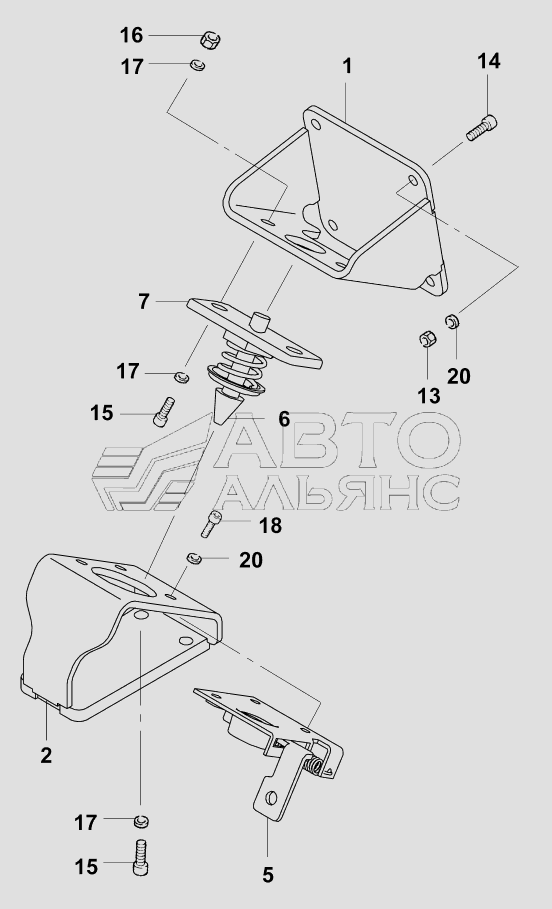

Замок капота/Locking mechanism VM-115 D/PD. Каталог 2006г.

Решетка/Vent grid VM-115 D/PD Таблички/Decals (VM115D/PD) VM-115 D/PD

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Bracket -upper section

Заводской номер: 07222/53310 Количество на модель: 1
07222/53310
1

Номер детали на чертеже:

Washer 6,4 DIN125

Заводской номер: 02201/00006 Количество на модель: 7
02201/00006
7

Номер детали на чертеже:

Cap screw M6x10 DIN912

Заводской номер: 02027/06010 Количество на модель: 3
02027/06010
3

Номер детали на чертеже:

Washer 8,4 DIN125

Заводской номер: 02201/00008 Количество на модель: 7
02201/00008
7

Номер детали на чертеже:

Security nut VM8 DIN980

Заводской номер: 02118/30800 Количество на модель: 2
02118/30800
2

Номер детали на чертеже:

Cap screw M8x25 DIN7984

Заводской номер: 02025/08025 Количество на модель: 5
02025/08025
5

Номер детали на чертеже:

Screw M6x25

Заводской номер: 02099/06025 Количество на модель: 4
02099/06025
4

Номер детали на чертеже:

Security nut VM6 DIN980

Заводской номер: 02118/30600 Количество на модель: 4
02118/30600
4

Номер детали на чертеже:

Plate

Заводской номер: 07222/53308 Количество на модель: 1
07222/53308
1

Номер детали на чертеже:

Locking mechanism-upper section

Заводской номер: 07222/53306 Количество на модель: 1
07222/53306
1

Номер детали на чертеже:

Locking mechanism-lower section

Заводской номер: 07222/53305 Количество на модель: 1
07222/53305
1

Номер детали на чертеже:

Bracket -lower section

Заводской номер: 07222/53320 Количество на модель: 1
07222/53320
1

Номер детали на чертеже:

Locking mechanism, cpl.

Заводской номер: 87222/53300 Количество на модель:
87222/53300
