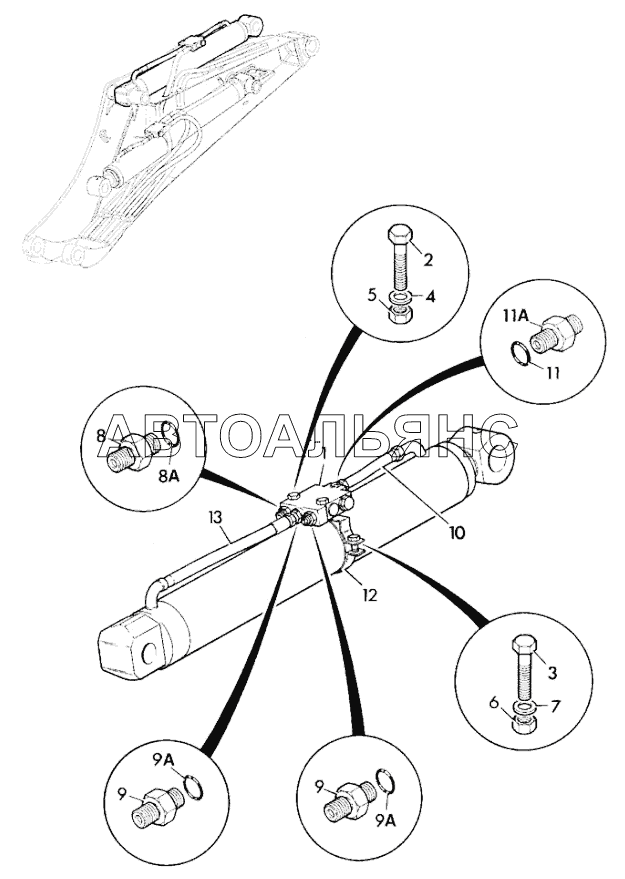

CIRCUIT, HBCV DIPPER RAM KNUCKLE 4CX. Каталог 2015г.

CIRCUIT, HBCV DIPPER RAM V.FLOW PUMP 4CX DIPPER RAM PIPEWORK 4CX

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
3
4
5
6
7
8
9
10
11
12
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Valve hose burst check dipper ram

Заводской номер: 25/619600 Количество на модель: 1
25/619600
1
1

Номер детали на чертеже:

1

Valve hose burst check dipper ram

Заводской номер: 332/D9354 Количество на модель: 1
332/D9354
1
2

Номер детали на чертеже:

2

Bolt Star Drive

Заводской номер: 1315/3315Z Количество на модель: 2
1315/3315Z
2
3

Номер детали на чертеже:

3

Nut Self Lock

Заводской номер: 1370/0103Z Количество на модель: 1
1370/0103Z
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: 1420/0007Z Количество на модель: 2
1420/0007Z
2
5

Номер детали на чертеже:

5

Nut

Заводской номер: 1370/0203Z Количество на модель: 4
1370/0203Z
4
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 1315/3214Z Количество на модель: 1
1315/3214Z
1
7

Номер детали на чертеже:

7

Washer

Заводской номер: 1420/0006Z Количество на модель: 2
1420/0006Z
2
8

Номер детали на чертеже:

8

Adapter

Заводской номер: 1620/0005 Количество на модель: 1
1620/0005
1
9

Номер детали на чертеже:

9

Adapter

Заводской номер: 1620/0007 Количество на модель: 2
1620/0007
2
10

Номер детали на чертеже:

10

Pipe hbcv dipper

Заводской номер: 658/40068 Количество на модель: 1
658/40068
1
11

Номер детали на чертеже:

11

Adapter

Заводской номер: 816/27011 Количество на модель: 1
816/27011
1
12

Номер детали на чертеже:

12

Bracket valve mounting

Заводской номер: 123/06404 Количество на модель: 1
123/06404
1
12

Номер детали на чертеже:

12

Bracket valve mounting

Заводской номер: 123/06337 Количество на модель: 1
123/06337
1
13

Номер детали на чертеже:

13

Hose

Заводской номер: 614/00100 Количество на модель: 1
614/00100
1
