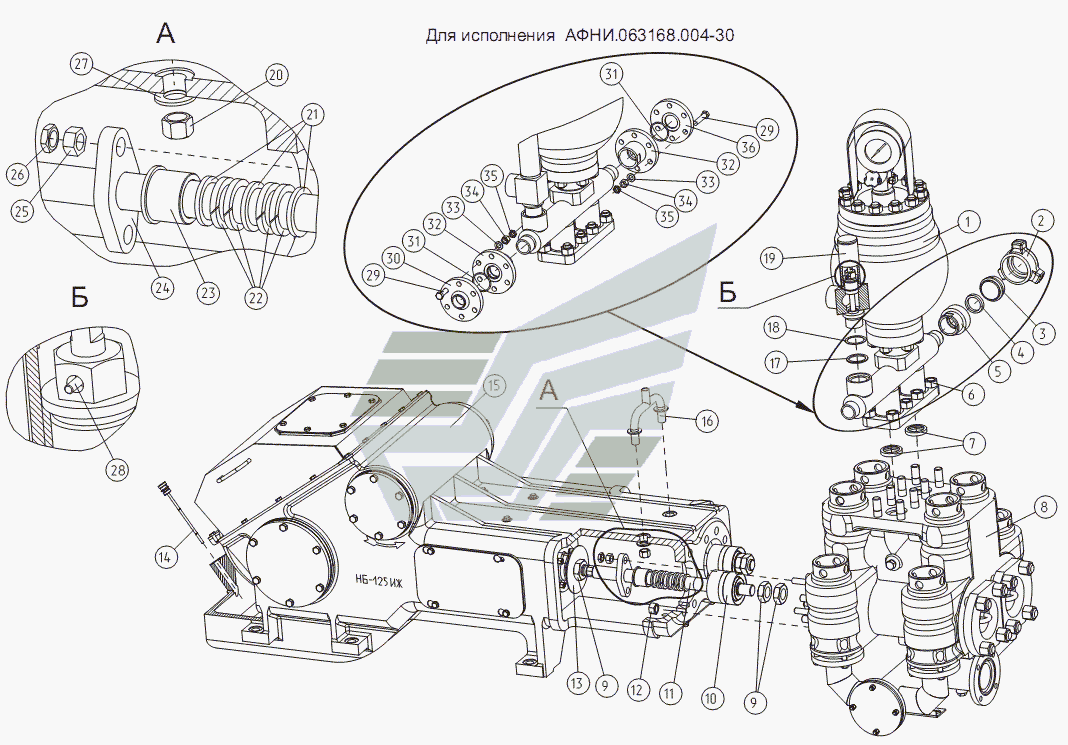

Насос АФНИ.063168.004-27 НБ-125 ИЖ. Каталог 2011г.

Размеры НБ-125 ИЖ Блок нагнетательный АФНИ.302669.001 НБ-125 ИЖ

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Блок нагнетательный

Заводской номер: АФНИ.302669.001 Количество на модель: 1
АФНИ.302669.001
1
2

Номер детали на чертеже:

2

Гайка накидная

Заводской номер: 7СБТ.002 Количество на модель: 1
7СБТ.002
1
3

Номер детали на чертеже:

3

Заглушка

Заводской номер: АФНИ.305364.007 Количество на модель: 1
АФНИ.305364.007
1
4

Номер детали на чертеже:

4

Уплотнение

Заводской номер: СБТ.003 Количество на модель: 1
СБТ.003
1
5

Номер детали на чертеже:

5

Гнездо конуса

Заводской номер: 7СБТ.003 Количество на модель: 1
7СБТ.003
1
6

Номер детали на чертеже:

6

Гайка М27

Заводской номер: Гайка М27 Количество на модель: 8
Гайка М27
8
7

Номер детали на чертеже:

7

Уплотнение

Заводской номер: АФНИ.754171.004 Количество на модель: 2
АФНИ.754171.004
2
8

Номер детали на чертеже:

8

Часть гидравлическая

Заводской номер: АФНИ.306555.001-02 Количество на модель: 1
АФНИ.306555.001-02
1
9

Номер детали на чертеже:

9

Гайка штока

Заводской номер: АФНИ.758412.009 Количество на модель: 6
АФНИ.758412.009
6
10

Номер детали на чертеже:

10

Поршень

Заводской номер: Поршень Количество на модель:
Поршень
11

Номер детали на чертеже:

11

Шток поршня

Заводской номер: НБ125.00.002 Количество на модель: 2
НБ125.00.002
2
12

Номер детали на чертеже:

12

Гайка М24

Заводской номер: Гайка М24 Количество на модель: 12
Гайка М24
12
13

Номер детали на чертеже:

13

Диск

Заводской номер: НБ125.00.003 Количество на модель: 2
НБ125.00.003
2
14

Номер детали на чертеже:

14

Указатель масла

Заводской номер: АФНИ.305441.006-02 Количество на модель: 1
АФНИ.305441.006-02
1
15

Номер детали на чертеже:

15

Часть приводная

Заводской номер: НБ125.01.000 Количество на модель: 1
НБ125.01.000
1
16

Номер детали на чертеже:

16

Тройник промывочный

Заводской номер: 9Г.04.00.000 Количество на модель: 1
9Г.04.00.000
1
17

Номер детали на чертеже:

17

Прокладка

Заводской номер: АФНИ.754152.019 Количество на модель: 1
АФНИ.754152.019
1
18

Номер детали на чертеже:

18

Кольцо

Заводской номер: АФНИ.754176.018-01 Количество на модель: 1
АФНИ.754176.018-01
1
19

Номер детали на чертеже:

19

Клапан предохранительный

Заводской номер: АФНИ.306577.002 Количество на модель: 1
АФНИ.306577.002
1
20

Номер детали на чертеже:

20

Гайка накидная

Заводской номер: КС-10.06.00.001-01 Количество на модель: 2
КС-10.06.00.001-01
2
21

Номер детали на чертеже:

21

Кольцо опорное

Заводской номер: НБ125.00.201 Количество на модель: 6
НБ125.00.201
6
22

Номер детали на чертеже:

22

Уплотнение

Заводской номер: НБ125.00.202 Количество на модель: 8
НБ125.00.202
8
23

Номер детали на чертеже:

23

Втулка нажимная

Заводской номер: АФНИ.713341.019 Количество на модель: 2
АФНИ.713341.019
2
24

Номер детали на чертеже:

24

Фланец нажимной

Заводской номер: АФНИ.741334.021 Количество на модель: 2
АФНИ.741334.021
2
25

Номер детали на чертеже:

25

Гайка М20

Заводской номер: Гайка М20 Количество на модель: 4
Гайка М20
4
27

Номер детали на чертеже:

27

Шайба А27

Заводской номер: Шайба А27 Количество на модель: 2
Шайба А27
2
28

Номер детали на чертеже:

28

Гвоздь предохранительный

Заводской номер: Гвоздь предохранительный Количество на модель: 1
Гвоздь предохранительный
1
29

Номер детали на чертеже:

29

Болт М16х75

Заводской номер: Болт М16х75 Количество на модель: 12
Болт М16х75
12
30

Номер детали на чертеже:

30

Фланец

Заводской номер: АФНИ.711162.003 Количество на модель: 1
АФНИ.711162.003
1
31

Номер детали на чертеже:

31

Кольцо

Заводской номер: НБ32.01.003 Количество на модель: 2
НБ32.01.003
2
32

Номер детали на чертеже:

32

Фланец

Заводской номер: АФНИ.711456.001 Количество на модель: 2
АФНИ.711456.001
2
33

Номер детали на чертеже:

33

Шайба А16

Заводской номер: Шайба А16 Количество на модель: 12
Шайба А16
12
34

Номер детали на чертеже:

34

Гайка М16

Заводской номер: Гайка М16 Количество на модель: 12
Гайка М16
12
36

Номер детали на чертеже:

36

Заглушка

Заводской номер: АФНИ.711122.006 Количество на модель: 1
АФНИ.711122.006
1
Размеры НБ-125 ИЖ Блок нагнетательный АФНИ.302669.001 НБ-125 ИЖ
