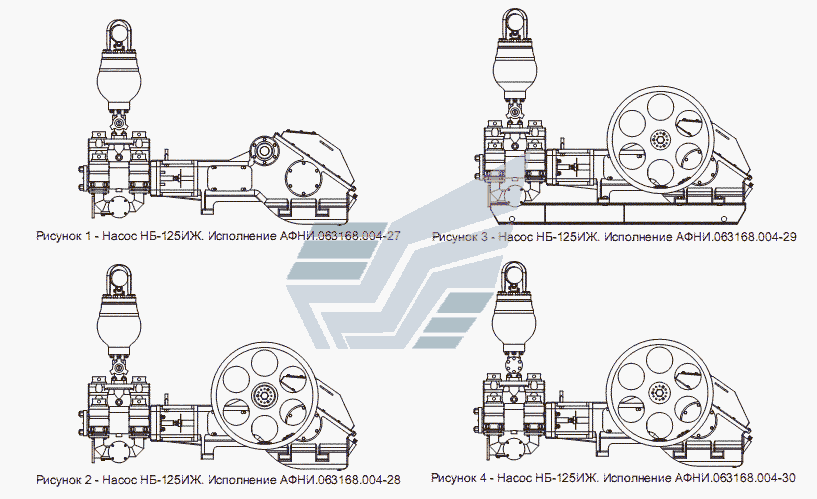

Насос НБ-125ИЖ. Состав исполнений насоса НБ-125ИЖ НБ-125 ИЖ. Каталог 2011г.

Размеры НБ-125 ИЖ

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шкив АФНИ.303664.007

Заводской номер: АФНИ.303664.007 Количество на модель: 1
АФНИ.303664.007
1

Номер детали на чертеже:

Шайба А24

Заводской номер: Шайба А24 Количество на модель: 8
Шайба А24
8

Номер детали на чертеже:

Гайка М24

Заводской номер: Гайка М24 Количество на модель: 8
Гайка М24
8

Номер детали на чертеже:

Болт М24х90

Заводской номер: Болт М24х90 Количество на модель: 6
Болт М24х90
6

Номер детали на чертеже:

Болт М24х70

Заводской номер: Болт М24х70 Количество на модель: 2
Болт М24х70
2

Номер детали на чертеже:

Рама АФНИ.301228.089

Заводской номер: АФНИ.301228.089 Количество на модель: 1
АФНИ.301228.089
1

Номер детали на чертеже:

Шпонка 25х22х100

Заводской номер: Шпонка 25х22х100 Количество на модель: 1
Шпонка 25х22х100
1

Номер детали на чертеже:

Болт 3М12х25

Заводской номер: Болт 3М12х25 Количество на модель: 3
Болт 3М12х25
3

Номер детали на чертеже:

Шайба АФНИ.758441.076

Заводской номер: АФНИ.758441.076 Количество на модель: 1
АФНИ.758441.076
1

Номер детали на чертеже:

Болт АФНИ.758121.027

Заводской номер: АФНИ.758121.027 Количество на модель: 1
АФНИ.758121.027
1

Номер детали на чертеже:

Диск АФНИ.711192.007

Заводской номер: АФНИ.711192.007 Количество на модель: 1
АФНИ.711192.007
1

Номер детали на чертеже:

Шайба 24

Заводской номер: Шайба 24 Количество на модель: 8
Шайба 24
8
Размеры НБ-125 ИЖ
