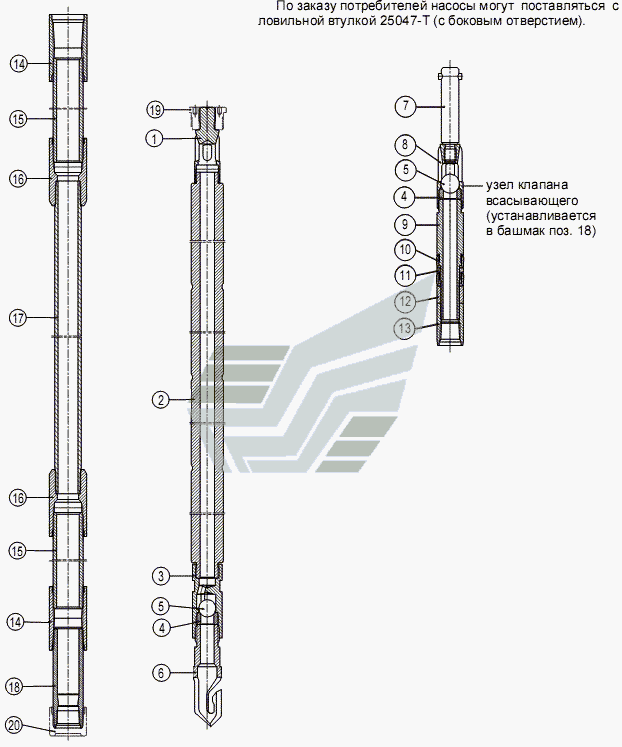

Насос трубный с манжетным креплением всасывающего клапана 30-275 ТНС ГШН. Каталог 2011г.

Насос трубный с неизвлекаемым всасывающим клапаном и сбивным винтом 30-275 ТНМ-С ГШН Цилиндры толстостенные для вставных (RH) и трубных (ТН) насосов ГШН

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус клапана открытый

Заводской номер: С11-30 MOD Количество на модель: 1
С11-30 MOD
1
2

Номер детали на чертеже:

2

Плунжер

Заводской номер: P21-275-MOD Количество на модель: 1
P21-275-MOD
1
3

Номер детали на чертеже:

3

Корпус клапана закрытый

Заводской номер: C13-275MOD Количество на модель: 1
C13-275MOD
1
4

Номер детали на чертеже:

4

Седло клапана

Заводской номер: V11-250 Количество на модель: 2
V11-250
2
6

Номер детали на чертеже:

6

Втулка ловильная

Заводской номер: Р31-275 Количество на модель: 1
Р31-275
1
8

Номер детали на чертеже:

8

Корпус всасывающ. клапана

Заводской номер: С16-275 Количество на модель: 1
С16-275
1
9

Номер детали на чертеже:

9

Оправка

Заводской номер: S17-30 Количество на модель: 1
S17-30
1
10

Номер детали на чертеже:

10

Манжета

Заводской номер: S18-30 Количество на модель: 2
S18-30
2
11

Номер детали на чертеже:

11

Кольцо манжеты

Заводской номер: S13-30 Количество на модель: 1
S13-30
1
12

Номер детали на чертеже:

12

Гайка манжеты

Заводской номер: S14-30 Количество на модель: 1
S14-30
1
13

Номер детали на чертеже:

13

Хвостовик

Заводской номер: S16-30 Количество на модель: 1
S16-30
1
14

Номер детали на чертеже:

14

Муфта

Заводской номер: C34-30MOD Количество на модель: 2
C34-30MOD
2
15

Номер детали на чертеже:

15

Ниппель удлинительный

Заводской номер: N22-30-MOD Количество на модель: 2
N22-30-MOD
2
16

Номер детали на чертеже:

16

Муфта

Заводской номер: C35-30MOD Количество на модель: 2
C35-30MOD
2
17

Номер детали на чертеже:

17

Цилиндр

Заводской номер: В13-275 Количество на модель: 1
В13-275
1
18

Номер детали на чертеже:

18

Башмак якорный

Заводской номер: N13-30MOD Количество на модель: 1
N13-30MOD
1
19

Номер детали на чертеже:

19

Втулка предохранит. плунжера

Заводской номер: Втулка предохранит плунжера Количество на модель: 1
Втулка предохранит плунжера
1
20

Номер детали на чертеже:

20

Колпак предохранительный

Заводской номер: Колпак предохранительный Количество на модель: 1
Колпак предохранительный
1
