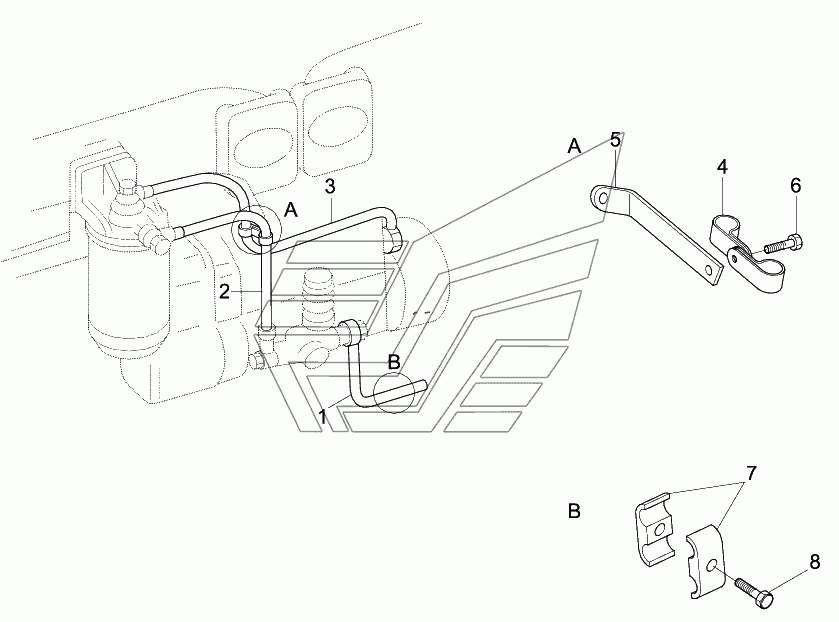

FUEL HOSE R330LC-9SH. Каталог 2013г.

FUEL INJECTION PIPE R330LC-9SH FUEL RETURN SYSTEM R330LC-9SH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pipe-Fuel Suction

Заводской номер: 31519-83100 Количество на модель: 1
31519-83100
1
2

Номер детали на чертеже:

2

Hose-Fuel Feed

Заводской номер: 31520-836002 Количество на модель: 1
31520-836002
1
3

Номер детали на чертеже:

3

Hose-Fuel Feed

Заводской номер: 31510-836002 Количество на модель: 1
31510-836002
1
4

Номер детали на чертеже:

4

Clip

Заводской номер: 14813-16209 Количество на модель: 2
14813-16209
2
5

Номер детали на чертеже:

5

Stay

Заводской номер: 31534-83000 Количество на модель: 1
31534-83000
1
6

Номер детали на чертеже:

6

Болт в сборе с шайбой

Заводской номер: 11230-06161 Количество на модель: 1
11230-06161
1
7

Номер детали на чертеже:

7

Clamp

Заводской номер: 14833-06091 Количество на модель: 2
14833-06091
2
8

Номер детали на чертеже:

8

Bolt-W/Washer

Заводской номер: 11230-06351 Количество на модель: 1
11230-06351
1
9

Номер детали на чертеже:

9

Bolt-W/Washer

Заводской номер: 11960-10201 Количество на модель: 1
11960-10201
1
