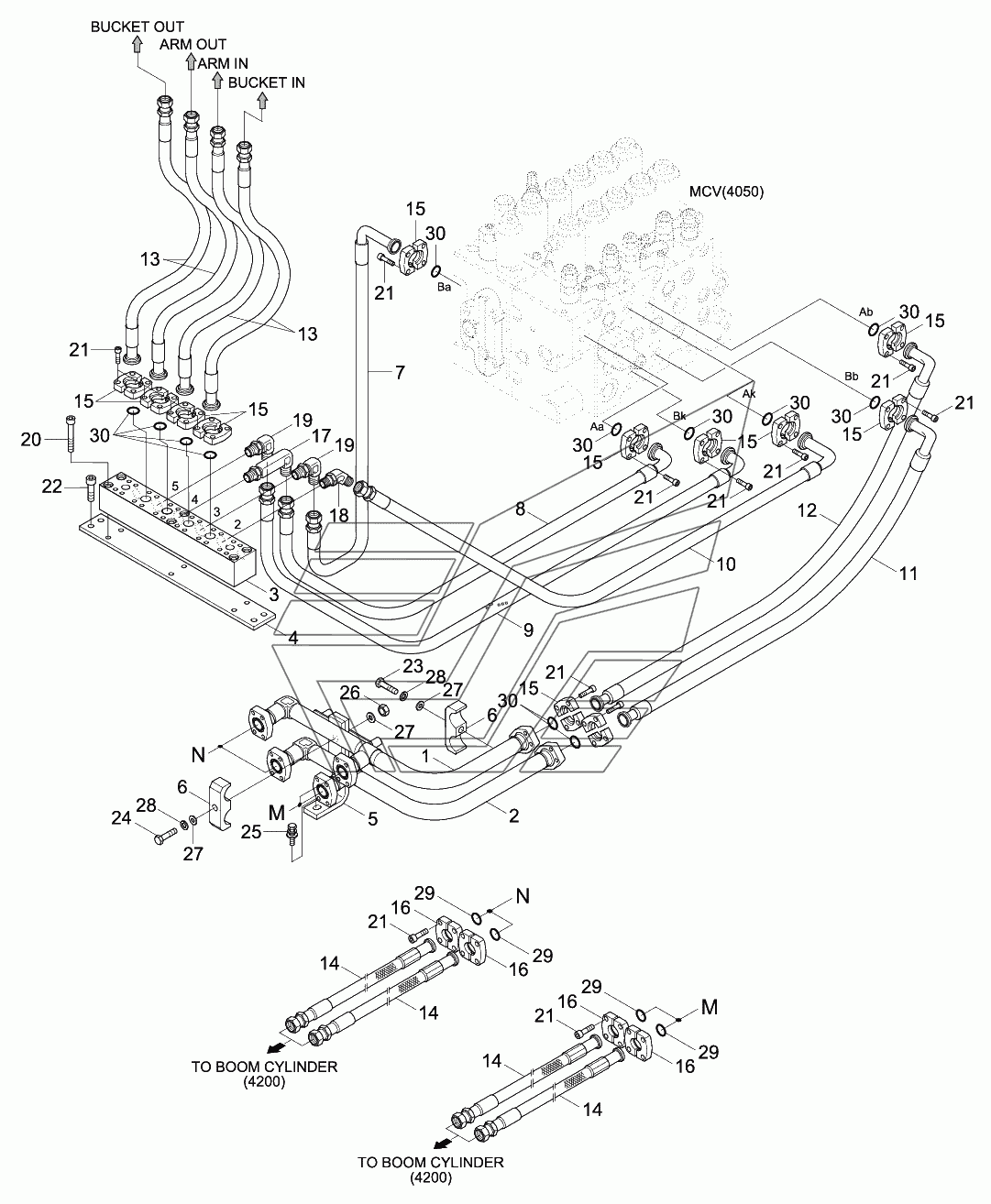

UPPER HYD PIPING (ATTACH, ADJUST BOOM) R210W-9. Каталог 2013г.

UPPER HYD PIPING (ATTACH) R210W-9 UPPER HYD PIPING (TRAVEL) R210W-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PIPE WA

Заводской номер: 31Q6-13270 Количество на модель: 1
31Q6-13270
1
2

Номер детали на чертеже:

2

PIPE WA

Заводской номер: 31Q6-13280 Количество на модель: 1
31Q6-13280
1
3

Номер детали на чертеже:

3

BLOCK

Заводской номер: 31Q6-13710 Количество на модель: 1
31Q6-13710
1
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 31Q6-13720 Количество на модель: 1
31Q6-13720
1
5

Номер детали на чертеже:

5

Bracket Wa

Заводской номер: 31Q6-11322 Количество на модель: 1
31Q6-11322
1
6

Номер детали на чертеже:

6

CLAMP

Заводской номер: 31Q6-11330 Количество на модель: 2
31Q6-11330
2
7

Номер детали на чертеже:

7

HOSE ASSY

Заводской номер: 31Q6-13750 Количество на модель: 1
31Q6-13750
1
8

Номер детали на чертеже:

8

HOSE ASSY-ORFS 0X90

Заводской номер: P983-168321 Количество на модель: 1
P983-168321
1
9

Номер детали на чертеже:

9

HOSE ASSY

Заводской номер: 31Q6-13740 Количество на модель: 1
31Q6-13740
1
10

Номер детали на чертеже:

10

HOSE ASSY

Заводской номер: 31Q6-13730 Количество на модель: 1
31Q6-13730
1
11

Номер детали на чертеже:

11

HOSE ASSY

Заводской номер: 31Q6-13361 Количество на модель: 1
31Q6-13361
1
12

Номер детали на чертеже:

12

HOSE ASSY

Заводской номер: 31Q6-13370 Количество на модель: 1
31Q6-13370
1
13

Номер детали на чертеже:

13

HOSE ASSY-ORFS,FLG

Заводской номер: P943-168332 Количество на модель: 4
P943-168332
4
14

Номер детали на чертеже:

14

HOSE ASSY-ORFS,FLG

Заводской номер: P944-128318 Количество на модель: 4
P944-128318
4
14

Номер детали на чертеже:

14

HOSE ASSY-ORFS,FLG

Заводской номер: P943-128316 Количество на модель: 4
P943-128316
4
14

Номер детали на чертеже:

14

HOSE ASSY-ORFS,FLG

Заводской номер: P943-128318 Количество на модель: 4
P943-128318
4
15

Номер детали на чертеже:

15

FLANGE-HYD,SPLIT

Заводской номер: P173-160104 Количество на модель: 24
P173-160104
24
16

Номер детали на чертеже:

16

FLANGE-HYD,SPLIT

Заводской номер: P173-120102 Количество на модель: 8
P173-120102
8
17

Номер детали на чертеже:

17

ELBOW-90,ORFS,LONG

Заводской номер: 31Q8-11200 Количество на модель: 1
31Q8-11200
1
18

Номер детали на чертеже:

18

ELBOW-45,ORFS

Заводской номер: X530-110005 Количество на модель: 1
X530-110005
1
19

Номер детали на чертеже:

19

ELBOW-90,ORFS

Заводской номер: X520-110005 Количество на модель: 2
X520-110005
2
20

Номер детали на чертеже:

20

BOLT-SOCKET

Заводской номер: S109-120806 Количество на модель: 6
S109-120806
6
21

Номер детали на чертеже:

21

BOLT-SOCKET

Заводской номер: S109-100306 Количество на модель: 64
S109-100306
64
22

Номер детали на чертеже:

22

BOLT-HEX

Заводской номер: S017-120356 Количество на модель: 4
S017-120356
4
23

Номер детали на чертеже:

23

BOLT-HEX

Заводской номер: S017-120706 Количество на модель: 1
S017-120706
1
24

Номер детали на чертеже:

24

BOLT-HEX

Заводской номер: S017-120956 Количество на модель: 1
S017-120956
1
25

Номер детали на чертеже:

25

BOLT-W/WASHER

Заводской номер: S037-123026 Количество на модель: 2
S037-123026
2
26

Номер детали на чертеже:

26

NUT-HEX

Заводской номер: S205-12100B Количество на модель: 1
S205-12100B
1
27

Номер детали на чертеже:

27

WASHER-PLAIN

Заводской номер: S403-12200B Количество на модель: 3
S403-12200B
3
28

Номер детали на чертеже:

28

WASHER-SPRING

Заводской номер: S411-120006 Количество на модель: 2
S411-120006
2
29

Номер детали на чертеже:

29

O-RING

Заводской номер: Y171-019004 Количество на модель: 4
Y171-019004
4
30

Номер детали на чертеже:

30

O-RING

Заводской номер: Y171-024004 Количество на модель: 12
Y171-024004
12
