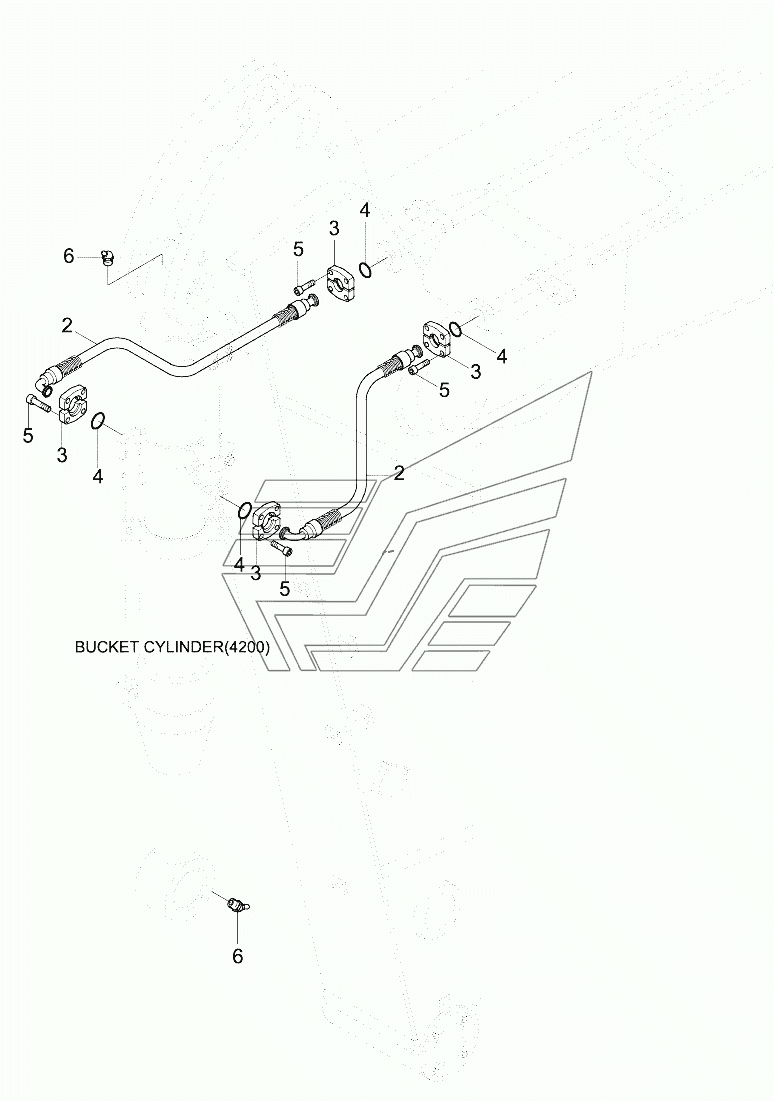

ARM HYD PIPING (SHORT ARM, 2.4M, #0035-) R210LC-9. Каталог 2013г.

ARM HYD PIPING (2.0M, #0035-) R210LC-9 ARM HYD PIPING (2.065M, #0178-) R210LC-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Arm Piping

Заводской номер: ArmPiping Количество на модель: 1
ArmPiping
1
2

Номер детали на чертеже:

2

Hose Assy-Flg 0x90

Заводской номер: 31Q6-60121 Количество на модель: 2
31Q6-60121
2
3

Номер детали на чертеже:

3

FLANGE-HYD,SPLIT

Заводской номер: P173-120102 Количество на модель: 8
P173-120102
8
4

Номер детали на чертеже:

4

O-RING

Заводской номер: Y171-019004 Количество на модель: 4
Y171-019004
4
5

Номер детали на чертеже:

5

BOLT-SOCKET

Заводской номер: S109-100306 Количество на модель: 16
S109-100306
16
6

Номер детали на чертеже:

6

NIPPLE-GREASE

Заводской номер: S651-810002 Количество на модель: 2
S651-810002
2
