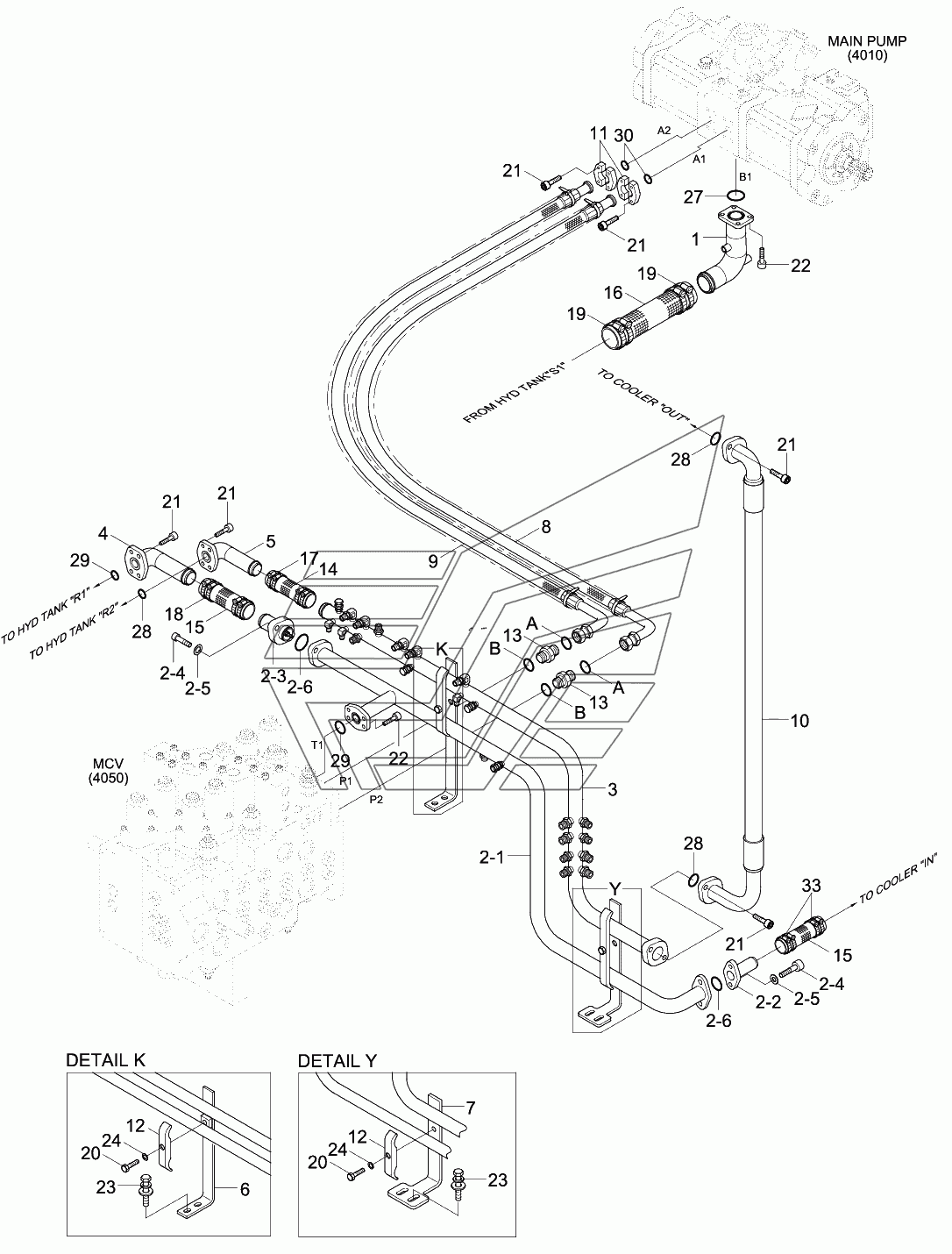

UPPER HYD PIPING (BASE) R180W-9S. Каталог 2013г.

HYDRAULIC TANK R180W-9S UPPER HYD PIPING (ATTACH) R180W-9S

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

PIPE ASSY-SUCTION

Заводской номер: 31Q5-18310 Количество на модель: 1
31Q5-18310
1

Номер детали на чертеже:

O-Ring

Заводской номер: Y172-003004 Количество на модель: 2
Y172-003004
2

Номер детали на чертеже:

BOLT-HEX

Заводской номер: S017-120706 Количество на модель: 2
S017-120706
2

Номер детали на чертеже:

BOLT-SOCKET

Заводской номер: S109-100306 Количество на модель: 20
S109-100306
20

Номер детали на чертеже:

BOLT-SOCKET

Заводской номер: S109-120306 Количество на модель: 8
S109-120306
8

Номер детали на чертеже:

BOLT-W/WASHER

Заводской номер: S037-103026 Количество на модель: 4
S037-103026
4

Номер детали на чертеже:

WASHER-PLAIN

Заводской номер: S403-12200B Количество на модель: 2
S403-12200B
2

Номер детали на чертеже:

O-Ring

Заводской номер: S631-071001 Количество на модель: 1
S631-071001
1

Номер детали на чертеже:

O-RING

Заводской номер: Y171-027004 Количество на модель: 3
Y171-027004
3

Номер детали на чертеже:

RETURN PIPE ASSY

Заводской номер: 31Q5-13140 Количество на модель: 1
31Q5-13140
1

Номер детали на чертеже:

O-RING

Заводской номер: Y171-019004 Количество на модель: 2
Y171-019004
2

Номер детали на чертеже:

Clamp-Hose, Wire Type

Заводской номер: S572-640006 Количество на модель: 4
S572-640006
4

Номер детали на чертеже:

PIPE ASSY

Заводской номер: 31Q5-13150 Количество на модель: 1
31Q5-13150
1

Номер детали на чертеже:

Pipe Assy

Заводской номер: 31Q4-12130 Количество на модель: 1
31Q4-12130
1

Номер детали на чертеже:

Bracket-Return

Заводской номер: 31Q4-11180 Количество на модель: 1
31Q4-11180
1

Номер детали на чертеже:

Bracket-Pipe

Заводской номер: 31Q4-11190 Количество на модель: 1
31Q4-11190
1

Номер детали на чертеже:

HOSE ASSY-ORFS, FLG 0X90

Заводской номер: P993-128421 Количество на модель: 1
P993-128421
1

Номер детали на чертеже:

Washer-Plain

Заводской номер: S403-122006 Количество на модель: 4
S403-122006
4

Номер детали на чертеже:

Bolt-Socket

Заводской номер: S109-120456 Количество на модель: 4
S109-120456
4

Номер детали на чертеже:

Hose Assy-Return

Заводской номер: 31Q5-11131 Количество на модель: 1
31Q5-11131
1

Номер детали на чертеже:

HOSE ASSY

Заводской номер: 31Q5-18220 Количество на модель: 1
31Q5-18220
1

Номер детали на чертеже:

Flange-Hyd, Split

Заводской номер: P174-120102 Количество на модель: 4
P174-120102
4

Номер детали на чертеже:

CLAMP-PIPE

Заводской номер: 31Q6-11140 Количество на модель: 2
31Q6-11140
2

Номер детали на чертеже:

CONNECTOR-ORFS

Заводской номер: X500-110004 Количество на модель: 2
X500-110004
2

Номер детали на чертеже:

Hose-Rubber

Заводской номер: P760-063019 Количество на модель: 1
P760-063019
1

Номер детали на чертеже:

Hose-Rubber

Заводской номер: 31N4-15370 Количество на модель: 2
31N4-15370
2

Номер детали на чертеже:

HOSE-RUBBER

Заводской номер: P760-103022 Количество на модель: 1
P760-103022
1

Номер детали на чертеже:

Clamp-Hose, Wire Type

Заводской номер: S572-570006 Количество на модель: 4
S572-570006
4

Номер детали на чертеже:

CLAMP-HOSE, WIRE TYPE

Заводской номер: S572-620006 Количество на модель: 4
S572-620006
4

Номер детали на чертеже:

Clamp-Hose, Wire Type

Заводской номер: 31N6-11190 Количество на модель: 4
31N6-11190
4

Номер детали на чертеже:

PIPE SUB ASSY-RETURN

Заводской номер: 31Q5-13121 Количество на модель: 1
31Q5-13121
1

Номер детали на чертеже:

RETURN PIPE SUB ASSY

Заводской номер: 31Q5-13122 Количество на модель: 1
31Q5-13122
1

Номер детали на чертеже:

PIPE WA

Заводской номер: 31Q5-13130 Количество на модель: 1
31Q5-13130
1

Номер детали на чертеже:

CHECK VALVE

Заводской номер: 31N4-11131 Количество на модель: 1
31N4-11131
1

Номер детали на чертеже:

CHECK VALVE

Заводской номер: 31N5-11150 Количество на модель: 1
31N5-11150
1

Номер детали на чертеже:

VALVE-CHECK

Заводской номер: 31N7-12281 Количество на модель: 1
31N7-12281
1

Номер детали на чертеже:

Hose Assy-Orfs, Flg 0x90

Заводской номер: P993-128420 Количество на модель: 1
P993-128420
1
HYDRAULIC TANK R180W-9S UPPER HYD PIPING (ATTACH) R180W-9S
