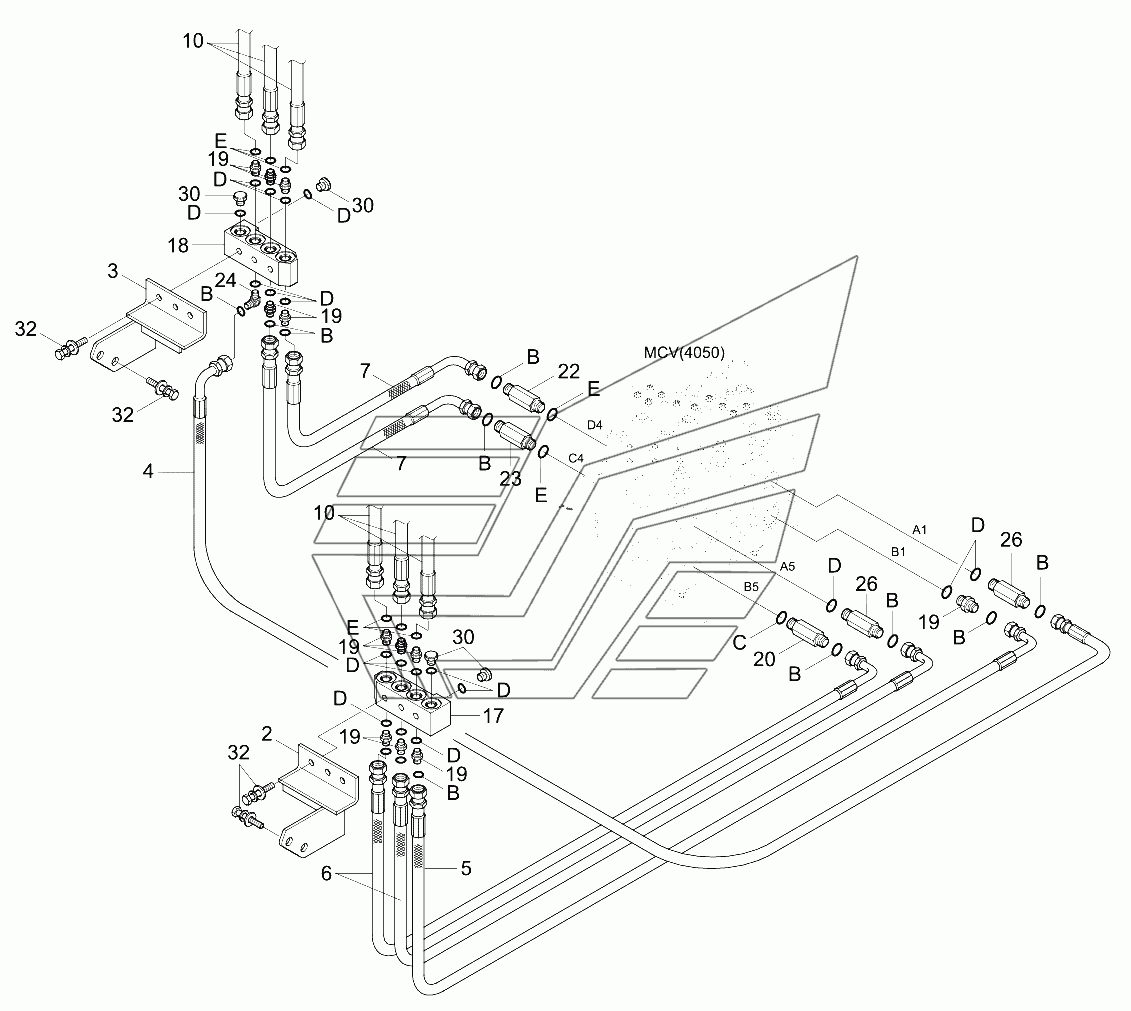

UPPER HYD PIPING 2 (ADJUST BOOM) R170W-9S. Каталог 2013г.

UPPER HYD PIPING 1 (ADJUST BOOM) R170W-9S PILOT HYD PIPING (CONTROL 1) R170W-9S

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
10
32
4
5
6
7
B
C
D
30
3
26
17
18
19
2
20
22
23
24
E

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Hose Assy-Orfs 0x0

Заводской номер: P913-128035 Количество на модель: 6
P913-128035
6

Номер детали на чертеже:

Bolt-W/Washer

Заводской номер: S037-123056 Количество на модель: 10
S037-123056
10

Номер детали на чертеже:

Hose Assy-Orfs 0x90

Заводской номер: P930-128024 Количество на модель: 1
P930-128024
1

Номер детали на чертеже:

HOSE ASSY-ORFS 0X90

Заводской номер: P930-128026 Количество на модель: 1
P930-128026
1

Номер детали на чертеже:

Hose Assy-Orfs 0x90

Заводской номер: P930-128018 Количество на модель: 2
P930-128018
2

Номер детали на чертеже:

Hose Assy-Orfs 0x90

Заводской номер: P930-128022 Количество на модель: 2
P930-128022
2

Номер детали на чертеже:

O-RING

Заводской номер: S621-018001 Количество на модель: 12
S621-018001
12

Номер детали на чертеже:

O-RING

Заводской номер: S621-011001 Количество на модель: 1
S621-011001
1

Номер детали на чертеже:

O-RING

Заводской номер: S631-024004 Количество на модель: 19
S631-024004
19

Номер детали на чертеже:

Plug-Hex

Заводской номер: P220-110105 Количество на модель: 4
P220-110105
4

Номер детали на чертеже:

Bracket-Rh, Manifold

Заводской номер: 31N5-10390 Количество на модель: 1
31N5-10390
1

Номер детали на чертеже:

Connector-Long, Orfs

Заводской номер: X511-112546 Количество на модель: 2
X511-112546
2

Номер детали на чертеже:

Manifold-Lh

Заводской номер: 35EA-12500 Количество на модель: 1
35EA-12500
1

Номер детали на чертеже:

Manifold-Rh

Заводской номер: 35EA-12510 Количество на модель: 1
35EA-12510
1

Номер детали на чертеже:

CONNECTOR-ORFS

Заводской номер: X500-110004 Количество на модель: 12
X500-110004
12

Номер детали на чертеже:

Bracket-Lh, Manifold

Заводской номер: 31N5-10380 Количество на модель: 1
31N5-10380
1

Номер детали на чертеже:

Connector-Long, Orfs

Заводской номер: X511-112543 Количество на модель: 1
X511-112543
1

Номер детали на чертеже:

Connector-Long, Orfs

Заводской номер: X511-116546 Количество на модель: 1
X511-116546
1

Номер детали на чертеже:

Connector-Long,Orfs

Заводской номер: X511-116545 Количество на модель: 1
X511-116545
1

Номер детали на чертеже:

ELBOW-90,ORFS

Заводской номер: X520-110004 Количество на модель: 1
X520-110004
1

Номер детали на чертеже:

O-RING

Заводской номер: S631-029004 Количество на модель: 8
S631-029004
8
