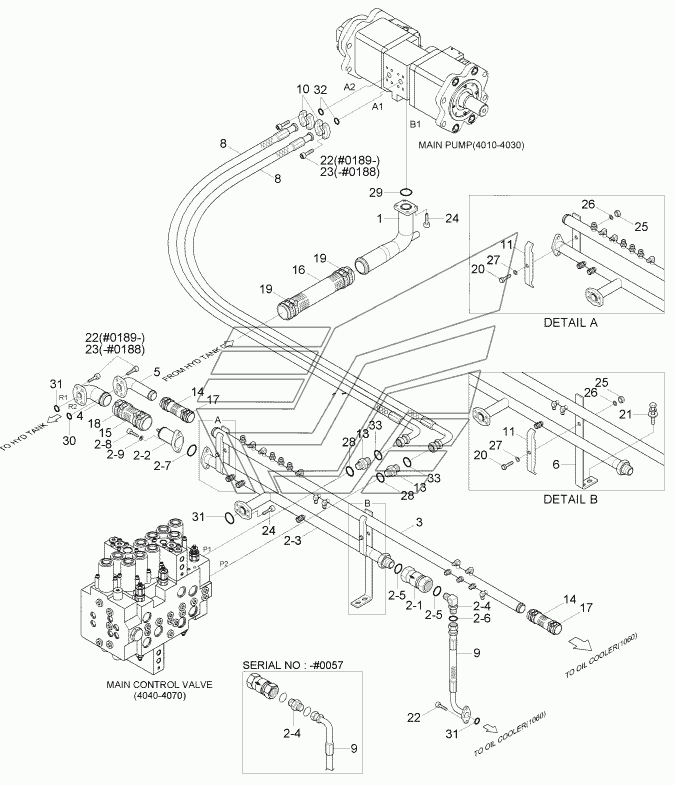

UPPER HYD PIPING (BASE) R170W-7. Каталог 2013г.

HYDRAULIC TANK R170W-7 UPPER HYD PIPING (ATTACH) R170W-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

WASHER-PLAIN

Заводской номер: S403-12200B Количество на модель: 2
S403-12200B
2

Номер детали на чертеже:

Clamp-Hose,Wire Type

Заводской номер: S572-950006 Количество на модель: 4
S572-950006
4

Номер детали на чертеже:

Clamp-Hose, Wire Type

Заводской номер: S572-640006 Количество на модель: 4
S572-640006
4

Номер детали на чертеже:

Clamp-Hose,Wire Type

Заводской номер: S572-650006 Количество на модель: 4
S572-650006
4

Номер детали на чертеже:

Clamp-Hose, Wire Type

Заводской номер: S572-570006 Количество на модель: 8
S572-570006
8

Номер детали на чертеже:

Hose-Rubber

Заводской номер: P760-103025 Количество на модель: 1
P760-103025
1

Номер детали на чертеже:

Hose-Rubber

Заводской номер: 31N4-15370 Количество на модель: 1
31N4-15370
1

Номер детали на чертеже:

Hose-Rubber

Заводской номер: P760-073019 Количество на модель: 2
P760-073019
2

Номер детали на чертеже:

Hose-Rubber

Заводской номер: P760-073016 Количество на модель: 2
P760-073016
2

Номер детали на чертеже:

Hose-Rubber

Заводской номер: P760-063019 Количество на модель: 2
P760-063019
2

Номер детали на чертеже:

CONNECTOR-ORFS

Заводской номер: X500-110004 Количество на модель: 2
X500-110004
2

Номер детали на чертеже:

Clamp-Pipe

Заводской номер: 31EG-12190 Количество на модель: 2
31EG-12190
2

Номер детали на чертеже:

Bolt-Hex

Заводской номер: S017-120806 Количество на модель: 2
S017-120806
2

Номер детали на чертеже:

BOLT-HEX

Заводской номер: S017-120706 Количество на модель: 2
S017-120706
2

Номер детали на чертеже:

BOLT-W/WASHER

Заводской номер: S037-123026 Количество на модель: 2
S037-123026
2

Номер детали на чертеже:

O-Ring

Заводской номер: Y172-003004 Количество на модель: 1
Y172-003004
1

Номер детали на чертеже:

O-RING

Заводской номер: S621-018001 Количество на модель: 2
S621-018001
2

Номер детали на чертеже:

O-RING

Заводской номер: Y171-019004 Количество на модель: 2
Y171-019004
2

Номер детали на чертеже:

O-RING

Заводской номер: Y171-027004 Количество на модель: 2
Y171-027004
2

Номер детали на чертеже:

O-Ring

Заводской номер: S631-071001 Количество на модель: 1
S631-071001
1

Номер детали на чертеже:

O-RING

Заводской номер: S631-024004 Количество на модель: 2
S631-024004
2

Номер детали на чертеже:

WASHER-SPRING

Заводской номер: S411-120006 Количество на модель: 2
S411-120006
2

Номер детали на чертеже:

Nut-Hex

Заводской номер: S205-121006 Количество на модель: 2
S205-121006
2

Номер детали на чертеже:

BOLT-SOCKET

Заводской номер: S109-120306 Количество на модель: 8
S109-120306
8

Номер детали на чертеже:

BOLT-SOCKET

Заводской номер: S109-100356 Количество на модель: 16
S109-100356
16

Номер детали на чертеже:

BOLT-SOCKET

Заводской номер: S109-100306 Количество на модель: 2
S109-100306
2

Номер детали на чертеже:

Flange-Hyd, Split

Заводской номер: P174-120102 Количество на модель: 2
P174-120102
2

Номер детали на чертеже:

Hose Assy-Return

Заводской номер: 31N5-11181FL Количество на модель: 1
31N5-11181FL
1

Номер детали на чертеже:

Hose Assy-Return

Заводской номер: 31N5-11180FL Количество на модель: 1
31N5-11180FL
1

Номер детали на чертеже:

O-RING

Заводской номер: S621-025001 Количество на модель: 2
S621-025001
2

Номер детали на чертеже:

O-Ring

Заводской номер: S631-044004 Количество на модель: 2
S631-044004
2

Номер детали на чертеже:

Elbow-90,Orfs

Заводской номер: X520-110022 Количество на модель: 1
X520-110022
1

Номер детали на чертеже:

Connector-Orfs

Заводской номер: X500-110023 Количество на модель: 1
X500-110023
1

Номер детали на чертеже:

Pipe Assy

Заводской номер: 32N5-11120 Количество на модель: 1
32N5-11120
1

Номер детали на чертеже:

Pipe Assy-Return

Заводской номер: 31N5-11122 Количество на модель: 1
31N5-11122
1

Номер детали на чертеже:

Pipe Assy-Return

Заводской номер: 31N5-11121 Количество на модель: 1
31N5-11121
1

Номер детали на чертеже:

CHECK VALVE

Заводской номер: 31N5-11150 Количество на модель: 1
31N5-11150
1

Номер детали на чертеже:

Valve-Check

Заводской номер: 31E9-0143 Количество на модель: 1
31E9-0143
1

Номер детали на чертеже:

Pipe Sub Assy

Заводской номер: 31N5-11400 Количество на модель: 1
31N5-11400
1

Номер детали на чертеже:

Pipe Sub Assy

Заводской номер: 31N5-1112-SUB Количество на модель: 1
31N5-1112-SUB
1

Номер детали на чертеже:

Bolt-Socket

Заводской номер: S109-120456 Количество на модель: 2
S109-120456
2

Номер детали на чертеже:

Hose Assy

Заводской номер: 31N5-11210 Количество на модель: 2
31N5-11210
2

Номер детали на чертеже:

Hose Assy-Orfs,Flg 0x90

Заводской номер: P993-127421 Количество на модель: 2
P993-127421
2

Номер детали на чертеже:

Bracket-R/Pipe

Заводской номер: 31N4-14250 Количество на модель: 1
31N4-14250
1

Номер детали на чертеже:

Bracket-Return

Заводской номер: 31N5-10151 Количество на модель: 1
31N5-10151
1

Номер детали на чертеже:

Pipe Wa

Заводской номер: 32N5-12280 Количество на модель: 1
32N5-12280
1

Номер детали на чертеже:

Pipe Assy

Заводской номер: 31N4-12291 Количество на модель: 1
31N4-12291
1

Номер детали на чертеже:

Pipe Wa

Заводской номер: 32N5-11160 Количество на модель: 1
32N5-11160
1

Номер детали на чертеже:

Pipe Assy-Return

Заводской номер: 31N5-11160 Количество на модель: 1
31N5-11160
1

Номер детали на чертеже:

Pipe Assy

Заводской номер: 32N5-11130 Количество на модель: 1
32N5-11130
1

Номер детали на чертеже:

Pipe Assy-Return

Заводской номер: 31N5-11133 Количество на модель: 1
31N5-11133
1

Номер детали на чертеже:

Pipe Assy-Return

Заводской номер: 31N5-11132 Количество на модель: 1
31N5-11132
1

Номер детали на чертеже:

Pipe Assy-Suction

Заводской номер: 31N5-11102 Количество на модель: 1
31N5-11102
1
