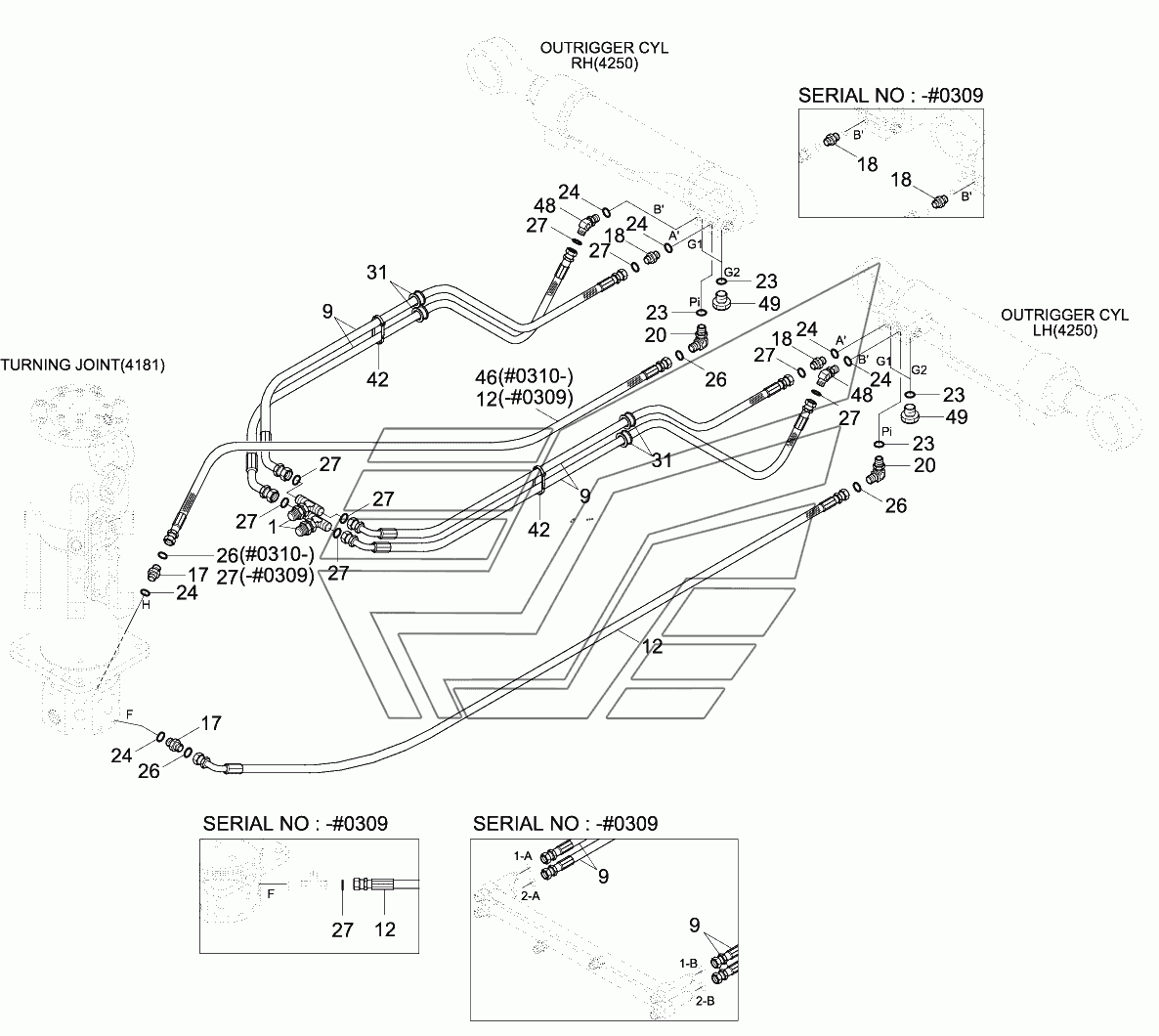

LOWER HYD PIPING 1 (4 OUTRIGGER) R140W-9. Каталог 2013г.

LOWER HYD PIPING 2 (F/OUT, R/DOZ, #0310-) R140W-9 LOWER HYD PIPING 2 (4 OUTRIGGER, -#0309) R140W-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tee

Заводской номер: 31Q4-43180 Количество на модель:
31Q4-43180
9

Номер детали на чертеже:

9

Hose Assy-Orfs 0x0

Заводской номер: P913-069028 Количество на модель: 4
P913-069028
4
12

Номер детали на чертеже:

12

Hose Assy-Orfs 0x0

Заводской номер: P913-044039 Количество на модель: 2
P913-044039
2
17

Номер детали на чертеже:

17

CONNECTOR-ORFS

Заводской номер: X500-110013 Количество на модель: 2
X500-110013
2
18

Номер детали на чертеже:

18

CONNECTOR-ORFS

Заводской номер: X500-110002 Количество на модель: 4
X500-110002
4
20

Номер детали на чертеже:

20

ELBOW-90,ORFS

Заводской номер: X520-110001 Количество на модель: 2
X520-110001
2
23

Номер детали на чертеже:

23

O-RING

Заводской номер: S631-011004 Количество на модель: 2
S631-011004
2
24

Номер детали на чертеже:

24

O-RING

Заводской номер: S631-014004 Количество на модель: 4
S631-014004
4
26

Номер детали на чертеже:

26

O-RING

Заводской номер: S621-011001 Количество на модель: 2
S621-011001
2
27

Номер детали на чертеже:

27

O-RING

Заводской номер: S621-012001 Количество на модель: 6
S621-012001
6
31

Номер детали на чертеже:

31

GROMMET

Заводской номер: S760-102200 Количество на модель: 2
S760-102200
2
42

Номер детали на чертеже:

42

Clamp-Band

Заводской номер: S552-102370 Количество на модель: 10
S552-102370
10
48

Номер детали на чертеже:

48

Elbow-45,Orfs

Заводской номер: X530-110002 Количество на модель:
X530-110002
49

Номер детали на чертеже:

49

Plug-Hex

Заводской номер: P220-110102 Количество на модель:
P220-110102
LOWER HYD PIPING 2 (F/OUT, R/DOZ, #0310-) R140W-9 LOWER HYD PIPING 2 (4 OUTRIGGER, -#0309) R140W-9
