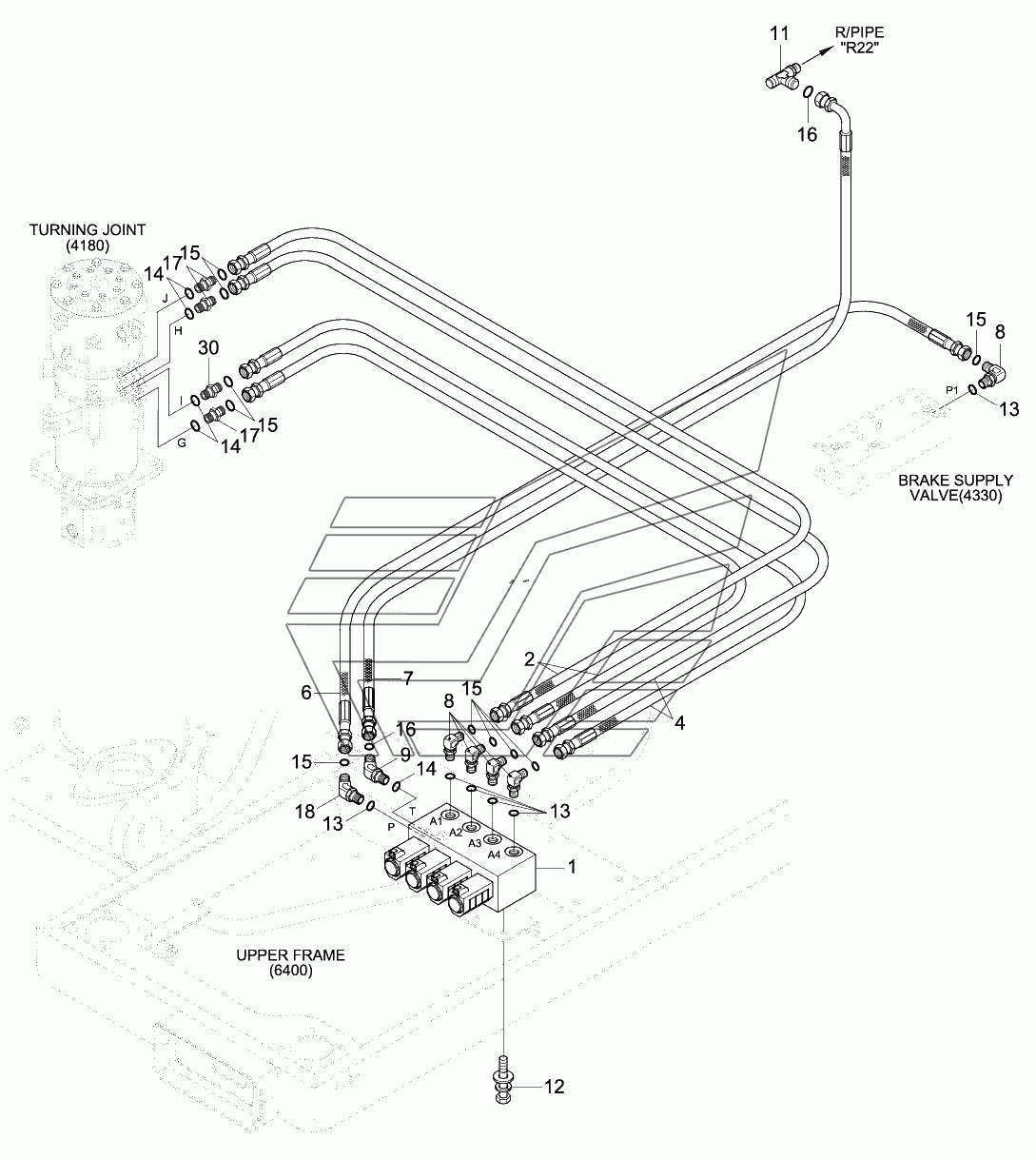

PILOT HYD PIPING (4 OUTRIGGER) R140W-9. Каталог 2013г.

PILOT HYD PIPING (BASE 3) R140W-9 POWER TRAIN HYD PIPING 1 R140W-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
4
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

4 Cartridge- Outrigger

Заводской номер: 31Q4-20050 Количество на модель: 1
31Q4-20050
1
2

Номер детали на чертеже:

2

Hose Assy-Orfs 0x0

Заводской номер: P910-044026 Количество на модель: 2
P910-044026
2
4

Номер детали на чертеже:

4

Hose Assy-Orfs 0x0

Заводской номер: P910-044030 Количество на модель: 2
P910-044030
2
6

Номер детали на чертеже:

6

Hose Assy-Orfs 0x90

Заводской номер: P930-044043 Количество на модель: 1
P930-044043
1
7

Номер детали на чертеже:

7

Hose Assy-Orfs 0x90

Заводской номер: P930-062036 Количество на модель: 1
P930-062036
1
8

Номер детали на чертеже:

8

ELBOW-90,ORFS

Заводской номер: X520-110001 Количество на модель: 5
X520-110001
5
9

Номер детали на чертеже:

9

Elbow-45,Orfs

Заводской номер: X530-110002 Количество на модель: 1
X530-110002
1
10

Номер детали на чертеже:

10

ELBOW-90,ORFS

Заводской номер: X520-110012 Количество на модель: 2
X520-110012
2
11

Номер детали на чертеже:

11

Tee-R/Type, Swivel, Orfs

Заводской номер: X840-525252 Количество на модель: 1
X840-525252
1
12

Номер детали на чертеже:

12

BOLT-W/WASHER

Заводской номер: S037-102526 Количество на модель: 2
S037-102526
2
13

Номер детали на чертеже:

13

O-RING

Заводской номер: S631-011004 Количество на модель: 6
S631-011004
6
14

Номер детали на чертеже:

14

O-RING

Заводской номер: S631-014004 Количество на модель: 5
S631-014004
5
15

Номер детали на чертеже:

15

O-RING

Заводской номер: S621-011001 Количество на модель: 10
S621-011001
10
16

Номер детали на чертеже:

16

O-RING

Заводской номер: S621-012001 Количество на модель: 3
S621-012001
3
17

Номер детали на чертеже:

17

CONNECTOR-ORFS

Заводской номер: X500-110013 Количество на модель: 3
X500-110013
3
18

Номер детали на чертеже:

18

ELBOW-45,ORFS

Заводской номер: X530-110001 Количество на модель: 1
X530-110001
1
