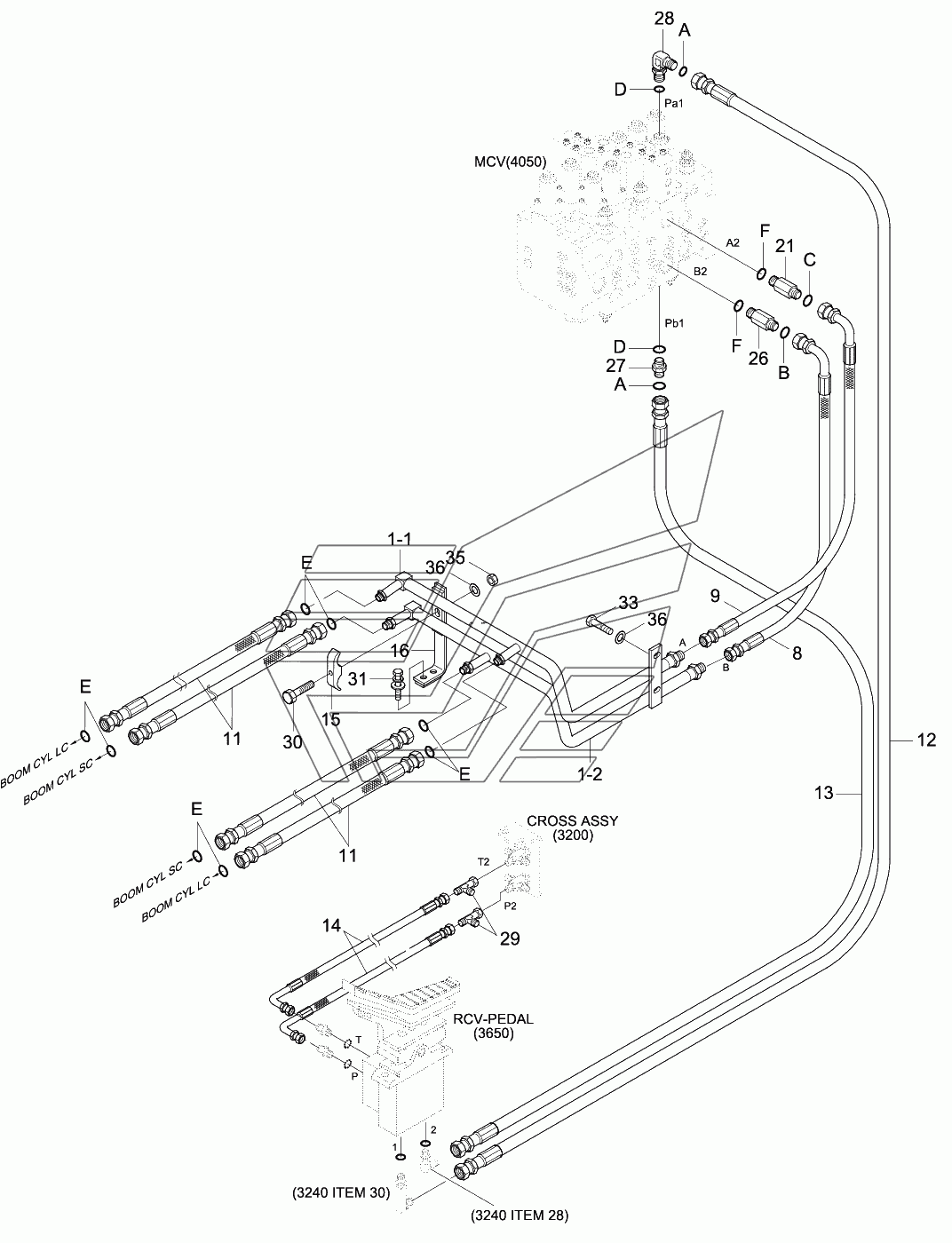

UPPER HYD PIPING 1 (ADJUST BOOM) R140W-9. Каталог 2013г.

UPPER HYD PIPING (TRAVEL) R140W-9 UPPER HYD PIPING 2 (ADJUST BOOM) R140W-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pipe Assy

Заводской номер: 31Q4-13421 Количество на модель:
31Q4-13421

Номер детали на чертеже:

Pipe Assy

Заводской номер: 31Q4-13411 Количество на модель:
31Q4-13411
1

Номер детали на чертеже:

1

Pipe Sub Assy

Заводской номер: 31Q4-13430 Количество на модель: 1
31Q4-13430
1
8

Номер детали на чертеже:

8

Hose Assy-Orfs 0x90

Заводской номер: P930-128017 Количество на модель: 1
P930-128017
1
8

Номер детали на чертеже:

8

Hose Assy-Orfs 0x90

Заводской номер: P930-128018 Количество на модель: 1
P930-128018
1
9

Номер детали на чертеже:

9

Hose Assy-Orfs 0x90

Заводской номер: P930-128019 Количество на модель: 1
P930-128019
1
9

Номер детали на чертеже:

9

Hose Assy-Orfs 0x90

Заводской номер: P930-128020 Количество на модель: 1
P930-128020
1
11

Номер детали на чертеже:

11

Hose Assy

Заводской номер: 31Q4-13340 Количество на модель: 4
31Q4-13340
4
12

Номер детали на чертеже:

12

Hose Assy-Synf Orfs

Заводской номер: X400-042054 Количество на модель: 1
X400-042054
1
12

Номер детали на чертеже:

12

Hose Assy-Synf,Orfs

Заводской номер: X400-042056 Количество на модель: 1
X400-042056
1
13

Номер детали на чертеже:

13

HOSE ASSY-SYNF,ORFS

Заводской номер: X400-042062 Количество на модель: 1
X400-042062
1
13

Номер детали на чертеже:

13

Hose Assy-Synf,Orfs

Заводской номер: X400-042060 Количество на модель: 1
X400-042060
1
14

Номер детали на чертеже:

14

HOSE ASSY-ORFS 0X90

Заводской номер: X420-042021 Количество на модель: 2
X420-042021
2
15

Номер детали на чертеже:

15

Clamp-Pipe

Заводской номер: 31N4-12270 Количество на модель: 1
31N4-12270
1
16

Номер детали на чертеже:

16

Bracket-Return

Заводской номер: 31Q4-12310 Количество на модель: 1
31Q4-12310
1
21

Номер детали на чертеже:

21

Connector-Long, Orfs

Заводской номер: X511-116544 Количество на модель: 1
X511-116544
1
24

Номер детали на чертеже:

24

ELBOW-90,ORFS

Заводской номер: X520-110004 Количество на модель: 1
X520-110004
1
26

Номер детали на чертеже:

26

Connector-Long, Orfs

Заводской номер: X511-112546 Количество на модель: 1
X511-112546
1
27

Номер детали на чертеже:

27

CONNECTOR-ORFS

Заводской номер: X500-110001 Количество на модель: 1
X500-110001
1
28

Номер детали на чертеже:

28

ELBOW-90,ORFS

Заводской номер: X520-110001 Количество на модель: 1
X520-110001
1
29

Номер детали на чертеже:

29

Tee-R/Type, Swivel, Orfs

Заводской номер: X840-515151 Количество на модель: 2
X840-515151
2
30

Номер детали на чертеже:

30

Bolt-Hex

Заводской номер: S017-100756 Количество на модель: 1
S017-100756
1
31

Номер детали на чертеже:

31

BOLT-W/WASHER

Заводской номер: S037-103026 Количество на модель: 2
S037-103026
2
33

Номер детали на чертеже:

33

Bolt-Hex

Заводской номер: S017-100256 Количество на модель: 1
S017-100256
1
35

Номер детали на чертеже:

35

Nut-Hex

Заводской номер: S207-101006 Количество на модель: 1
S207-101006
1
36

Номер детали на чертеже:

36

WASHER-PLAIN

Заводской номер: S403-10200B Количество на модель: 2
S403-10200B
2
