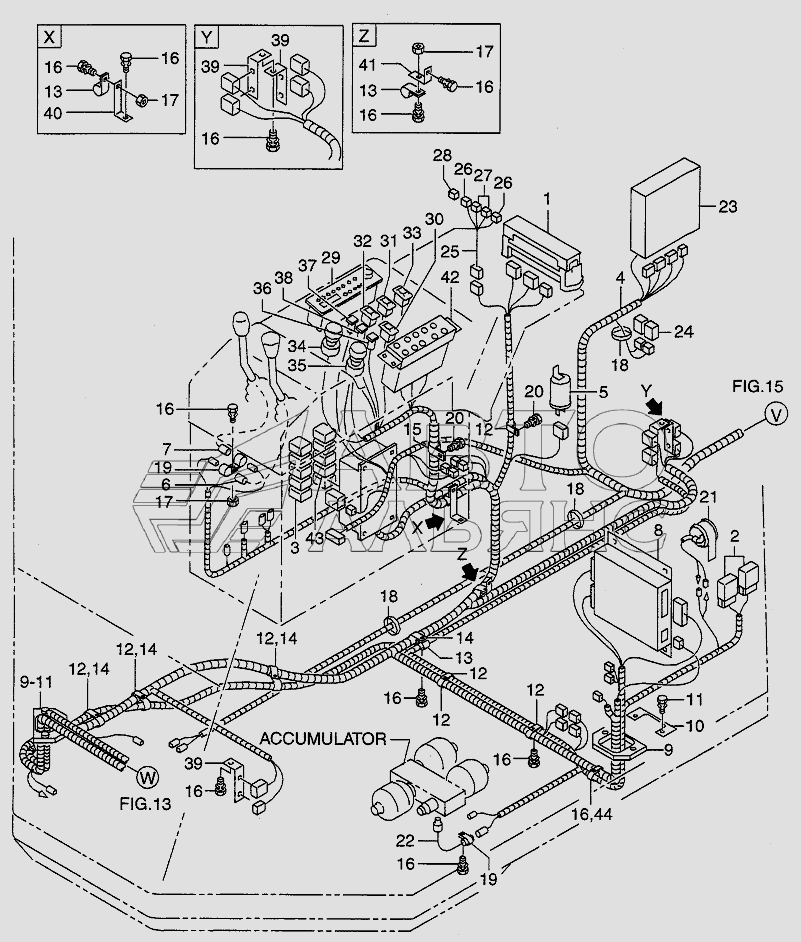

COCKPIT WIRING (2/2) LX190-7/LX230-7. Каталог 2008г.

COCKPIT WIRING (1/2) LX190-7/LX230-7 REAR FRAME WIRING LX190-7/LX230-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FUSE BOX

Заводской номер: 26752-42252 Количество на модель: 1
26752-42252
1
2

Номер детали на чертеже:

2

DIODE UNIT

Заводской номер: 26812-42281 Количество на модель: 2
26812-42281
2
3

Номер детали на чертеже:

3

RELAY

Заводской номер: 26192-42031 Количество на модель: 10
26192-42031
10
4

Номер детали на чертеже:

4

WIRE HARNESS, ECU

Заводской номер: 26792-42541 Количество на модель: 1
26792-42541
1
5

Номер детали на чертеже:

5

FLASHER UNIT

Заводской номер: 26602-40261 Количество на модель: 1
26602-40261
1
6

Номер детали на чертеже:

6

CONNECTOR

Заводской номер: 26622-42471 Количество на модель: 1
26622-42471
1
7

Номер детали на чертеже:

7

CONNECTOR, BOOM

Заводской номер: 26622-42411 Количество на модель: 1
26622-42411
1
8

Номер детали на чертеже:

8

АТС UNIT

Заводской номер: 26832-42351 Количество на модель: 1
26832-42351
1
9

Номер детали на чертеже:

9

RUBBER

Заводской номер: 26752-42781 Количество на модель: 2
26752-42781
2
10

Номер детали на чертеже:

10

PLATE

Заводской номер: 26752-42511 Количество на модель: 2
26752-42511
2
11

Номер детали на чертеже:

11

BOLT&WASHER

Заводской номер: 01183-10020 Количество на модель: 4
01183-10020
4
12

Номер детали на чертеже:

12

CLIP

Заводской номер: 26752-42681 Количество на модель: 3
26752-42681
3
13

Номер детали на чертеже:

13

CLIP

Заводской номер: 26507-82041 Количество на модель: 7
26507-82041
7
14

Номер детали на чертеже:

14

CLIP

Заводской номер: 26752-42671 Количество на модель: 4
26752-42671
4
15

Номер детали на чертеже:

15

CLIP

Заводской номер: 26752-42691 Количество на модель: 1
26752-42691
1
17

Номер детали на чертеже:

17

NUT

Заводской номер: 01401-00010 Количество на модель: 3
01401-00010
3
18

Номер детали на чертеже:

18

BAND

Заводской номер: 04913-10200 Количество на модель: 5
04913-10200
5
19

Номер детали на чертеже:

19

CLIP

Заводской номер: 26602-42941 Количество на модель: 3
26602-42941
3
20

Номер детали на чертеже:

20

BOLT&WASHER

Заводской номер: 01183-10016 Количество на модель: 2
01183-10016
2
21

Номер детали на чертеже:

21

BUZZER

Заводской номер: 26312-42261 Количество на модель: 1
26312-42261
1
22

Номер детали на чертеже:

22

SWITCH, PRESSURE

Заводской номер: 26752-42161 Количество на модель: 1
26752-42161
1
23

Номер детали на чертеже:

23

CONTROL UNIT

Заводской номер: 26792-42261 Количество на модель: 1
26792-42261
1
24

Номер детали на чертеже:

24

RESISTOR UNIT

Заводской номер: 26792-42271 Количество на модель: 1
26792-42271
1
25

Номер детали на чертеже:

25

WIRE HARNESS, FUSE

Заводской номер: 26792-42531 Количество на модель: 1
26792-42531
1
26

Номер детали на чертеже:

26

FUSE

Заводской номер: 28792-42411 Количество на модель: 2
28792-42411
2
27

Номер детали на чертеже:

27

FUSE

Заводской номер: 26662-42641 Количество на модель: 2
26662-42641
2
28

Номер детали на чертеже:

28

FUSE

Заводской номер: 26662-42651 Количество на модель: 1
26662-42651
1
29

Номер детали на чертеже:

29

RADIO

Заводской номер: 26556-72321 Количество на модель: 1
26556-72321
1
30

Номер детали на чертеже:

30

SWITCH

Заводской номер: 26562-42161 Количество на модель: 1
26562-42161
1
31

Номер детали на чертеже:

31

SWITCH

Заводской номер: 26562-42191 Количество на модель: 1
26562-42191
1
32

Номер детали на чертеже:

32

SWITCH

Заводской номер: 26562-42201 Количество на модель: 1
26562-42201
1
33

Номер детали на чертеже:

33

SWITCH

Заводской номер: 26562-42211 Количество на модель: 1
26562-42211
1
34

Номер детали на чертеже:

34

WIPER SWITCH

Заводской номер: 26756-73591 Количество на модель: 1
26756-73591
1
35

Номер детали на чертеже:

35

WIPER SWITCH

Заводской номер: 26756-73601 Количество на модель: 1
26756-73601
1
36

Номер детали на чертеже:

36

PILOT LAMP

Заводской номер: 26812-42631 Количество на модель: 1
26812-42631
1
37

Номер детали на чертеже:

37

LAMP, PILOT

Заводской номер: 26792-42251 Количество на модель: 1
26792-42251
1
38

Номер детали на чертеже:

38

LAMP, PILOT

Заводской номер: 26792-42241 Количество на модель: 1
26792-42241
1
39

Номер детали на чертеже:

39

BRACKET

Заводской номер: 26192-42731 Количество на модель: 3
26192-42731
3
40

Номер детали на чертеже:

40

BRACKET

Заводской номер: 26812-42751 Количество на модель: 1
26812-42751
1
41

Номер детали на чертеже:

41

BRACKET

Заводской номер: 26612-42081 Количество на модель: 1
26612-42081
1
42

Номер детали на чертеже:

42

CONTROL UNIT

Заводской номер: 26756-71131 Количество на модель: 1
26756-71131
1
43

Номер детали на чертеже:

43

RELAY

Заводской номер: 29382-47051 Количество на модель: 1
29382-47051
1
