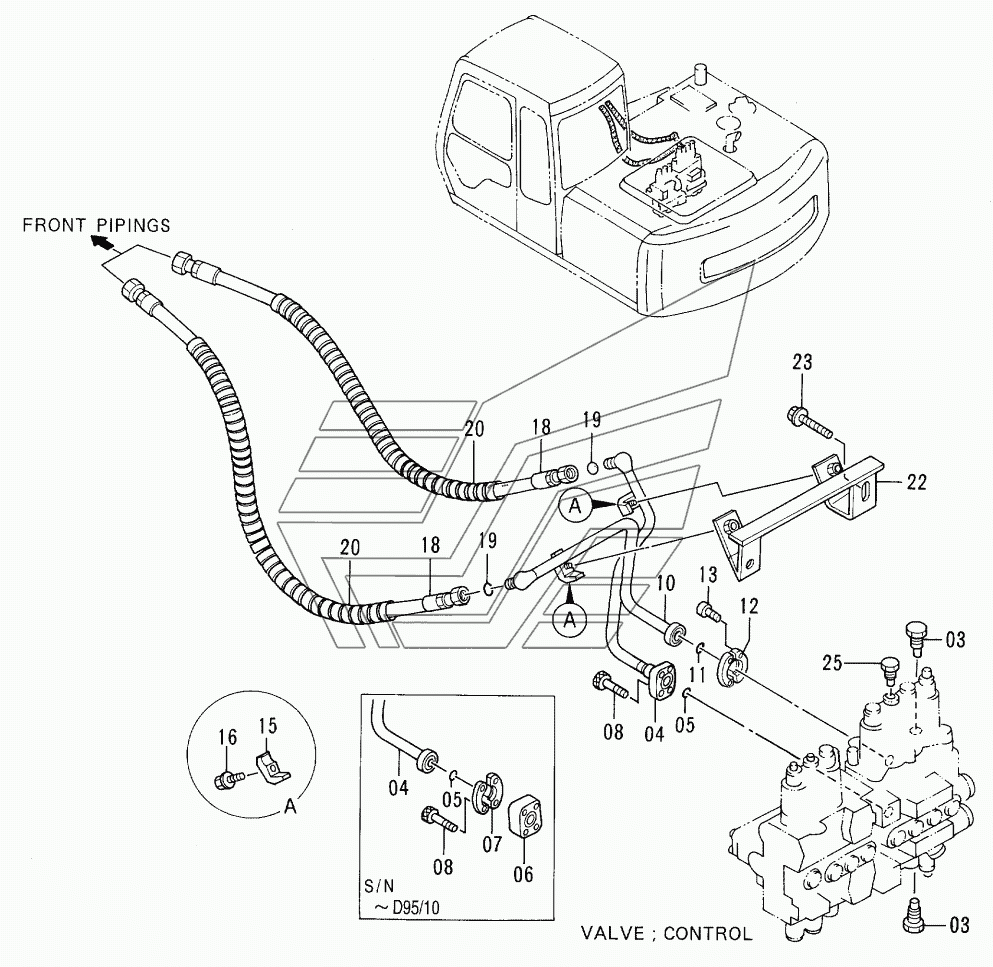

MAIN PIPINGS EX-100-3. Каталог 2008г.

PILOT PIPINGS EX-100-3 FRONT PIPINGS 1 EX-100-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
3
4
4
4
5
6
6
7
8
8
8
10
13
15
16
18
19
20
22
23
25

Масштаб

Исходный размер Вместить изображение
3

Номер детали на чертеже:

3

VALVE

Заводской номер: 412207 Количество на модель: 2
412207
2
4

Номер детали на чертеже:

4

PIPE

Заводской номер: 8053637 Количество на модель: 1
8053637
1
4

Номер детали на чертеже:

4

PIPE

Заводской номер: 8061394 Количество на модель: 1
8061394
1
4

Номер детали на чертеже:

4

PIPE

Заводской номер: 8063904 Количество на модель: 1
8063904
1
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 971489 Количество на модель: 1
971489
1
6

Номер детали на чертеже:

6

PLATE

Заводской номер: 4343541 Количество на модель: 1
4343541
1
6

Номер детали на чертеже:

6

PLATE

Заводской номер: 4288139 Количество на модель: 1
4288139
1
7

Номер детали на чертеже:

7

FLANGE, SPLIT

Заводской номер: 986910 Количество на модель: 2
986910
2
8

Номер детали на чертеже:

8

BOLT, SOCKET

Заводской номер: M341032 Количество на модель: 4
M341032
4
8

Номер детали на чертеже:

8

BOLT, SOCKET

Заводской номер: M341056 Количество на модель: 4
M341056
4
8

Номер детали на чертеже:

8

BOLT, SOCKET

Заводской номер: M341075 Количество на модель: 4
M341075
4
10

Номер детали на чертеже:

10

PIPE

Заводской номер: 8053638 Количество на модель: 1
8053638
1
13

Номер детали на чертеже:

13

BOLT, SOCKET

Заводской номер: M341030 Количество на модель: 4
M341030
4
15

Номер детали на чертеже:

15

CLAMP, PIPE

Заводской номер: 4190125 Количество на модель: 2
4190125
2
16

Номер детали на чертеже:

16

BOLT, SEMS

Заводской номер: J011255 Количество на модель: 2
J011255
2
18

Номер детали на чертеже:

18

HOSE

Заводской номер: 4250056 Количество на модель: 2
4250056
2
19

Номер детали на чертеже:

19

O-RING

Заводской номер: 4138938 Количество на модель: 2
4138938
2
20

Номер детали на чертеже:

20

PROTECTOR

Заводской номер: 4044420 Количество на модель: 4
4044420
4
22

Номер детали на чертеже:

22

BRACKET

Заводской номер: 8054346 Количество на модель: 1
8054346
1
23

Номер детали на чертеже:

23

BOLT

Заводской номер: J021270 Количество на модель: 2
J021270
2
25

Номер детали на чертеже:

25

PLUG

Заводской номер: 4300246 Количество на модель: 1
4300246
1
