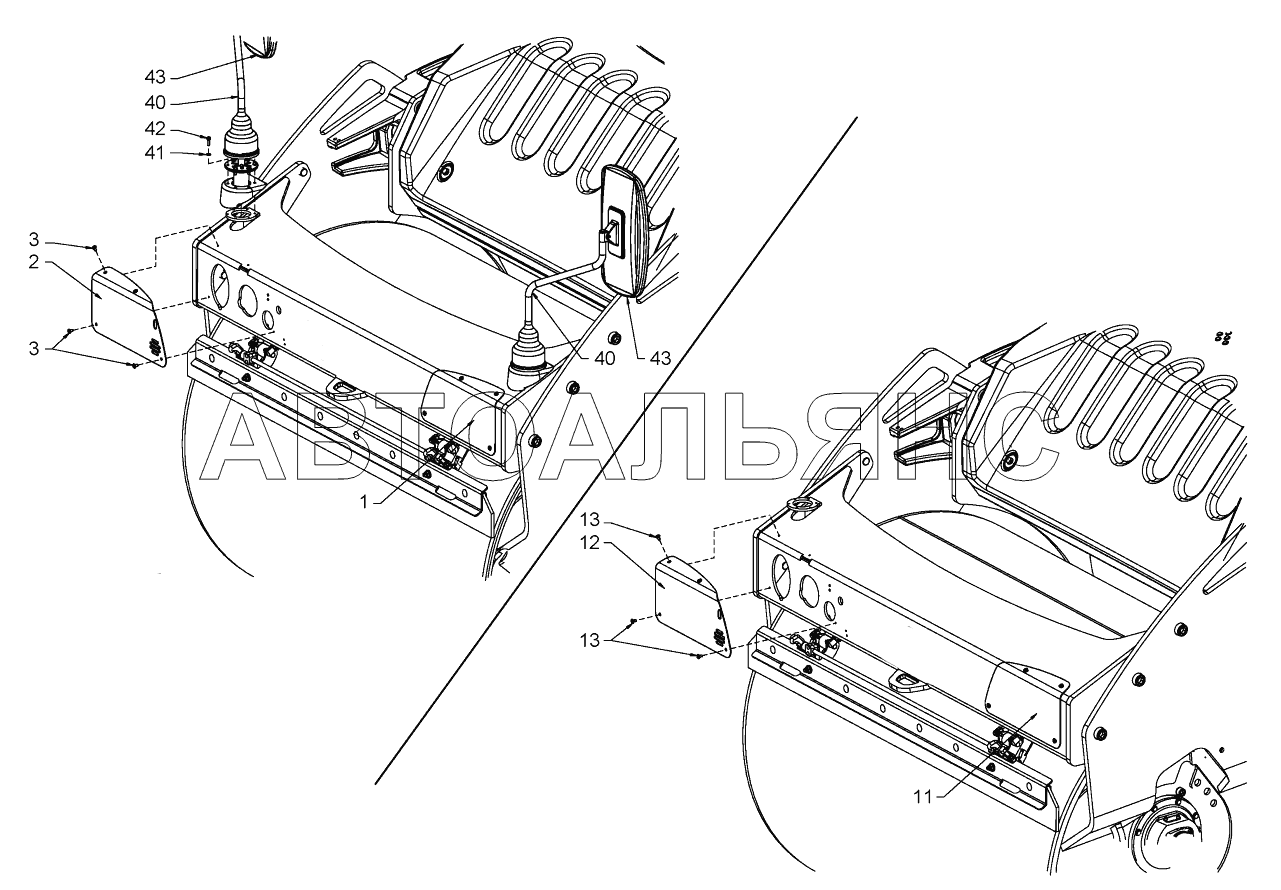

MAIN FRAME AND ASSEMBLIES HD90. Каталог 2021г.

MAIN FRAME AND ASSEMBLIES HD90 CANOPIES AND COVERS HD90

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER SHEET

Заводской номер: 2133345 Количество на модель: 1
2133345
1
2

Номер детали на чертеже:

2

COVER SHEET

Заводской номер: 2133346 Количество на модель: 1
2133346
1
3

Номер детали на чертеже:

3

RAISED COUNTERSUNK HEAD SCREW

Заводской номер: 232858 Количество на модель: 8
232858
8
11

Номер детали на чертеже:

11

COVER SHEET

Заводской номер: 2133345 Количество на модель: 1
2133345
1
12

Номер детали на чертеже:

12

COVER SHEET

Заводской номер: 2133346 Количество на модель: 1
2133346
1
13

Номер детали на чертеже:

13

RAISED COUNTERSUNK HEAD SCREW

Заводской номер: 232858 Количество на модель: 8
232858
8
40

Номер детали на чертеже:

40

MIRROR-RETAINER

Заводской номер: 2133744 Количество на модель: 2
2133744
2
41

Номер детали на чертеже:

41

LOCKING WASHER

Заводской номер: 2175169 Количество на модель: 12
2175169
12
42

Номер детали на чертеже:

42

CHEESE-HEAD SCREW

Заводской номер: 242535 Количество на модель: 12
242535
12
43

Номер детали на чертеже:

43

MIRROR

Заводской номер: 2407609 Количество на модель: 2
2407609
2
MAIN FRAME AND ASSEMBLIES HD90 CANOPIES AND COVERS HD90
