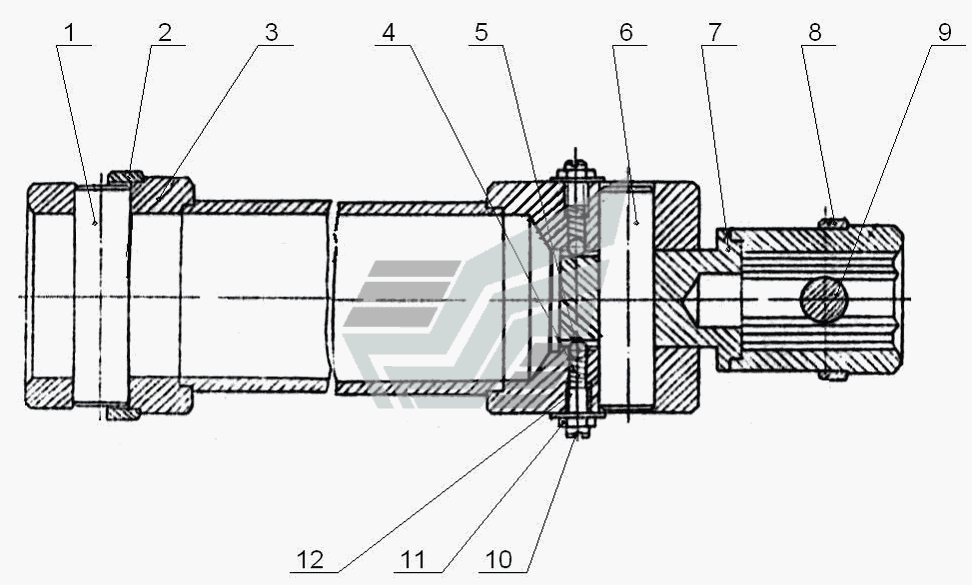

Патрон для шнеков УШ-2Т4/2Т4В. Каталог 2004г.

Установка УАС УШ-2Т4/2Т4В Установка компрессора УШ-2Т4/2Т4В

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Патрон для шнеков

Заводской номер: Ш4.24.00.000 Количество на модель:
Удалить из закладок
В закладки
Ш4.24.00.000
1

Номер детали на чертеже:

1

Палец

Заводской номер: Ш424.00.002 Количество на модель: 1
Удалить из закладок
В закладки
Ш424.00.002
1
2

Номер детали на чертеже:

2

Кольцо

Заводской номер: Ш4.24.00.003 Количество на модель: 1
Удалить из закладок
В закладки
Ш4.24.00.003
1
3

Номер детали на чертеже:

3

Штанга

Заводской номер: Ш4.24.02.000 Количество на модель: 1
Удалить из закладок
В закладки
Ш4.24.02.000
1
4

Номер детали на чертеже:

4

Пружина

Заводской номер: ААА-7234 Количество на модель: 2
Удалить из закладок
В закладки
ААА-7234
2
5

Номер детали на чертеже:

5

Шарик Б9,525-100

Заводской номер: Б9,525-100 Количество на модель: 2
Удалить из закладок
В закладки
Б9,525-100
2
6

Номер детали на чертеже:

6

Палец

Заводской номер: Ш4.24.00.004 Количество на модель: 1
Удалить из закладок
В закладки
Ш4.24.00.004
1
7

Номер детали на чертеже:

7

Хвостовик в сборе

Заводской номер: Ш4.24.01.000 Количество на модель: 1
Удалить из закладок
В закладки
Ш4.24.01.000
1
8

Номер детали на чертеже:

8

Кольцо

Заводской номер: Ш4.24.00.006 Количество на модель: 1
Удалить из закладок
В закладки
Ш4.24.00.006
1
9

Номер детали на чертеже:

9

Палец

Заводской номер: Ш4.24.00.005 Количество на модель: 1
Удалить из закладок
В закладки
Ш4.24.00.005
1
10

Номер детали на чертеже:

10

Винт М12-6gх40.14Н.019

Заводской номер: Винт М12-6gх40.14Н.019 Количество на модель: 2
Удалить из закладок
В закладки
Винт М12-6gх40.14Н.019
2
11

Номер детали на чертеже:

11

Гайка М12-6Н.5.019

Заводской номер: Гайка М12-6Н.5.019 Количество на модель: 2
Удалить из закладок
В закладки
Гайка М12-6Н.5.019
2
12

Номер детали на чертеже:

12

Шайба 12.01.019

Заводской номер: Шайба 12.01.019 Количество на модель: 2
Удалить из закладок
В закладки
Шайба 12.01.019
2
