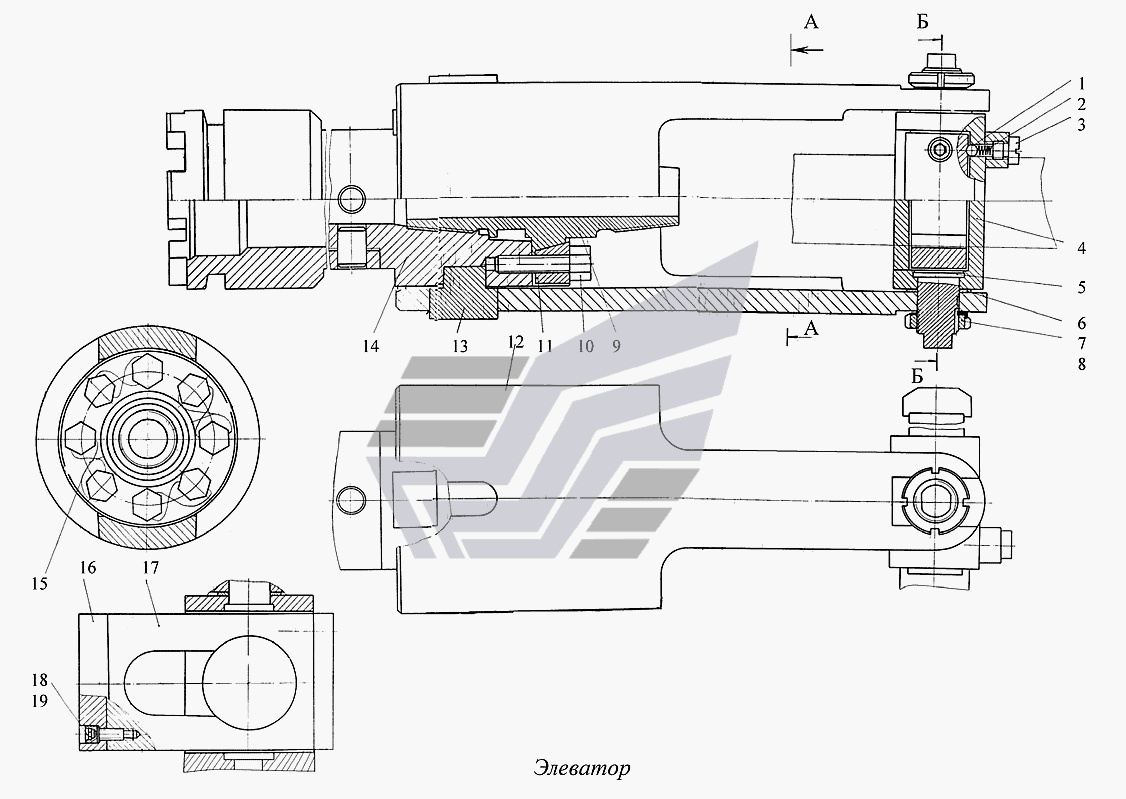

Элеватор ЛБУ-50. Каталог 2003г.

Вал–шестерня ЛБУ-50

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Элеватор

Заводской номер: ЛБУ50-04.30.00.000-01 Количество на модель:
Удалить из закладок
В закладки
ЛБУ50-04.30.00.000-01
1

Номер детали на чертеже:

1

Шарик ГОСТ3722-81

Заводской номер: [Шарик ГОСТ3722-81] Количество на модель: 1
Удалить из закладок
В закладки
[Шарик ГОСТ3722-81]
1
2

Номер детали на чертеже:

2

Пружина

Заводской номер: ААА-7234 Количество на модель: 1
Удалить из закладок
В закладки
ААА-7234
1
3

Номер детали на чертеже:

3

Пробка

Заводской номер: 1ВСМ.03.01.081 Количество на модель: 1
Удалить из закладок
В закладки
1ВСМ.03.01.081
1
4

Номер детали на чертеже:

4

Корпус

Заводской номер: УБВ000.34.02.000-05 Количество на модель: 1
Удалить из закладок
В закладки
УБВ000.34.02.000-05
1
5

Номер детали на чертеже:

5

Ось

Заводской номер: УБВ000.34.00.004-05 Количество на модель: 2
Удалить из закладок
В закладки
УБВ000.34.00.004-05
2
6

Номер детали на чертеже:

6

Кольцо

Заводской номер: УБВ000.34.00.003-05 Количество на модель: 2
Удалить из закладок
В закладки
УБВ000.34.00.003-05
2
7

Номер детали на чертеже:

7

Гайка М30х1,5-6Н.05.019 ГОСТ11871-88

Заводской номер: [Гайка М30х1,5-6Н.05.019 ГОСТ11871-88] Количество на модель: 2
Удалить из закладок
В закладки
[Гайка М30х1,5-6Н.05.019 ГОСТ11871-88]
2
8

Номер детали на чертеже:

8

Шайба Н.30.01.08кп.019 ГОСТ11872-98

Заводской номер: [Шайба Н.30.01.08кп.019 ГОСТ11872-98] Количество на модель: 2
Удалить из закладок
В закладки
[Шайба Н.30.01.08кп.019 ГОСТ11872-98]
2
9

Номер детали на чертеже:

9

Ниппель

Заводской номер: УБВ000.34.00.002-05 Количество на модель: 1
Удалить из закладок
В закладки
УБВ000.34.00.002-05
1
10

Номер детали на чертеже:

10

Болт 3М12-6gх50.58.019 ГОСТ7797-70

Заводской номер: [Болт 3М12-6gх50.58.019 ГОСТ7797-70] Количество на модель: 8
Удалить из закладок
В закладки
[Болт 3М12-6gх50.58.019 ГОСТ7797-70]
8
11

Номер детали на чертеже:

11

Фланец

Заводской номер: [Фланец] Количество на модель: 1
Удалить из закладок
В закладки
[Фланец]
1
12

Номер детали на чертеже:

12

Корпус

Заводской номер: УБВ000.34.00.007-05 Количество на модель: 1
Удалить из закладок
В закладки
УБВ000.34.00.007-05
1
13

Номер детали на чертеже:

13

Шпонка

Заводской номер: УБВ000.34.00.008-05 Количество на модель: 2
Удалить из закладок
В закладки
УБВ000.34.00.008-05
2
14

Номер детали на чертеже:

14

Шпиндель

Заводской номер: ЛБУ50-04.30.01.000-01 Количество на модель: 1
Удалить из закладок
В закладки
ЛБУ50-04.30.01.000-01
1
15

Номер детали на чертеже:

15

Проволока 1,0-0-1Ц ГОСТ3282-74

Заводской номер: [Проволока 1,0-0-1Ц ГОСТ3282-74] Количество на модель: 4
Удалить из закладок
В закладки
[Проволока 1,0-0-1Ц ГОСТ3282-74]
4
16

Номер детали на чертеже:

16

Планка

Заводской номер: УБВ000.34.00.005-05 Количество на модель: 2
Удалить из закладок
В закладки
УБВ000.34.00.005-05
2
17

Номер детали на чертеже:

17

Вставка

Заводской номер: УБВ000.34.00.006-05 Количество на модель: 1
Удалить из закладок
В закладки
УБВ000.34.00.006-05
1
18

Номер детали на чертеже:

18

Винт М8-6gх20.56.019 ГОСТ11738-84

Заводской номер: [Винт М8-6gх20.56.019 ГОСТ11738-84] Количество на модель: 4
Удалить из закладок
В закладки
[Винт М8-6gх20.56.019 ГОСТ11738-84]
4
19

Номер детали на чертеже:

19

Шайба 8.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 8.65Г.019 ГОСТ6402-70] Количество на модель: 4
Удалить из закладок
В закладки
[Шайба 8.65Г.019 ГОСТ6402-70]
4
