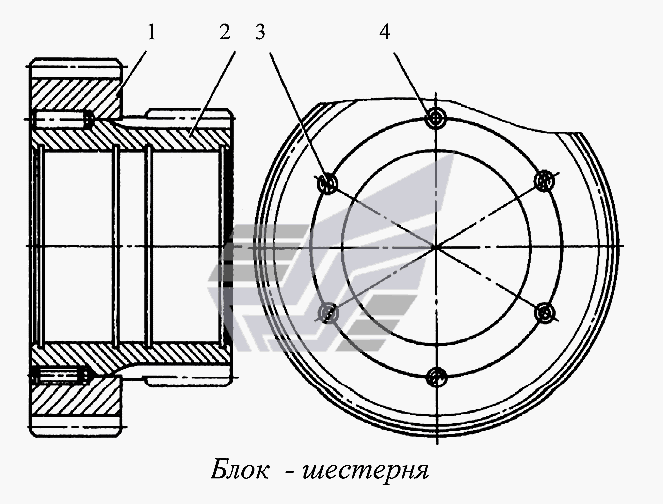

Блок-шестерня ЛБУ-50. Каталог 2003г.

Крышка ЛБУ-50 Блок–шестерня ЛБУ-50

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Блок-шестерня

Заводской номер: ЛБУ-03-4А Количество на модель:
ЛБУ-03-4А
1

Номер детали на чертеже:

1

Шестерня

Заводской номер: ЛБУ-03-55А Количество на модель: 1
ЛБУ-03-55А
1
2

Номер детали на чертеже:

2

Венец

Заводской номер: ЛБУ-03-56 Количество на модель: 1
ЛБУ-03-56
1
3

Номер детали на чертеже:

3

Винт М10х25.56.019 ГОСТ1477-75

Заводской номер: [Винт М10х25.56.019 ГОСТ1477-75] Количество на модель: 3
[Винт М10х25.56.019 ГОСТ1477-75]
3
4

Номер детали на чертеже:

4

Штифт 10Гх30 ГОСТ3128-70

Заводской номер: [Штифт 10Гх30 ГОСТ3128-70] Количество на модель: 3
[Штифт 10Гх30 ГОСТ3128-70]
3
Крышка ЛБУ-50 Блок–шестерня ЛБУ-50
