Управление коробкой передач ЛБУ-50. Каталог 2003г.

Домкрат ЛБУ-50 Сальник–вертлюг ЛБУ-50

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

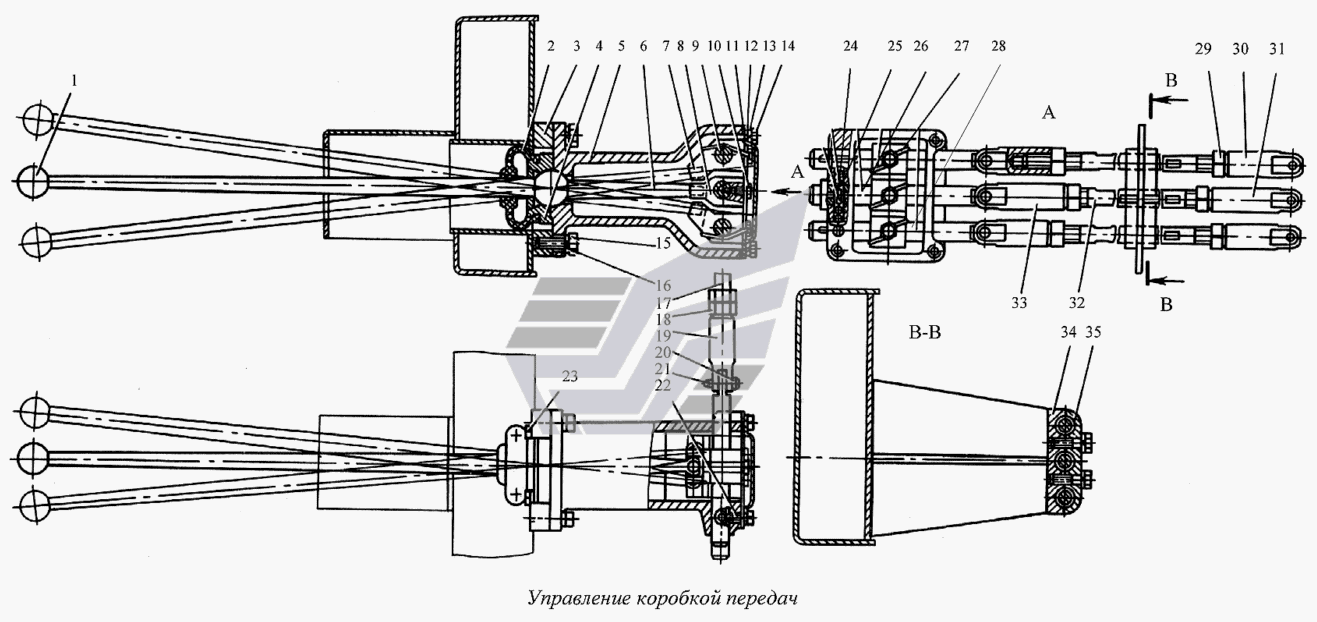

Управление коробкой передач

Заводской номер: ЛБУ-07 Количество на модель:
Удалить из закладок
В закладки
ЛБУ-07
1

Номер детали на чертеже:

1

Ручка II-30

Заводской номер: МН6-64 Количество на модель: 1
Удалить из закладок
В закладки
МН6-64
1
2

Номер детали на чертеже:

2

Чехол рычага переключения

Заводской номер: 120-1702155 Количество на модель: 4
Удалить из закладок
В закладки
120-1702155
4
3

Номер детали на чертеже:

3

Бобышка

Заводской номер: ЛБУ-07-01 Количество на модель: 1
Удалить из закладок
В закладки
ЛБУ-07-01
1
4

Номер детали на чертеже:

4

Крышка

Заводской номер: ЛБУ-07-03А Количество на модель: 1
Удалить из закладок
В закладки
ЛБУ-07-03А
1
5

Номер детали на чертеже:

5

Корпус

Заводской номер: ЛБУ-07-04А Количество на модель: 1
Удалить из закладок
В закладки
ЛБУ-07-04А
1
6

Номер детали на чертеже:

6

Рычаг переключения

Заводской номер: ЛБУ-07-05А Количество на модель: 1
Удалить из закладок
В закладки
ЛБУ-07-05А
1
7

Номер детали на чертеже:

7

Головка стержня

Заводской номер: ЛБУ-07-06А Количество на модель: 2
Удалить из закладок
В закладки
ЛБУ-07-06А
2
8

Номер детали на чертеже:

8

Головка стержня

Заводской номер: ЛБУ-07-07А Количество на модель: 1
Удалить из закладок
В закладки
ЛБУ-07-07А
1
9

Номер детали на чертеже:

9

Стержень

Заводской номер: ЛБУ-07-08 Количество на модель: 1
Удалить из закладок
В закладки
ЛБУ-07-08
1
10

Номер детали на чертеже:

10

Болт стопорный

Заводской номер: ЛБУ-03-44 Количество на модель: 3
Удалить из закладок
В закладки
ЛБУ-03-44
3
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: ЛБУ-07-09 Количество на модель: 1
Удалить из закладок
В закладки
ЛБУ-07-09
1
12

Номер детали на чертеже:

12

Крышка

Заводской номер: ЛБУ-07-10 Количество на модель: 1
Удалить из закладок
В закладки
ЛБУ-07-10
1
13

Номер детали на чертеже:

13

Шайба 8.65Г ГОСТ6402-70

Заводской номер: [Шайба 8.65Г ГОСТ6402-70] Количество на модель: 10
Удалить из закладок
В закладки
[Шайба 8.65Г ГОСТ6402-70]
10
14

Номер детали на чертеже:

14

Болт М8х16.65.09 ГОСТ7798-70

Заводской номер: [Болт М8х16.65.09 ГОСТ7798-70] Количество на модель: 4
Удалить из закладок
В закладки
[Болт М8х16.65.09 ГОСТ7798-70]
4
15

Номер детали на чертеже:

15

Болт М12х30.56.09 ГОСТ7798-70

Заводской номер: [Болт М12х30.56.09 ГОСТ7798-70] Количество на модель: 4
Удалить из закладок
В закладки
[Болт М12х30.56.09 ГОСТ7798-70]
4
16

Номер детали на чертеже:

16

Шайба 12.65Г ГОСТ6402-70

Заводской номер: [Шайба 12.65Г ГОСТ6402-70] Количество на модель: 4
Удалить из закладок
В закладки
[Шайба 12.65Г ГОСТ6402-70]
4
17

Номер детали на чертеже:

17

Тяга

Заводской номер: ЛБУ-07-16 Количество на модель: 2
Удалить из закладок
В закладки
ЛБУ-07-16
2
18

Номер детали на чертеже:

18

Гайка М16.5.09 ГОСТ5915-70

Заводской номер: [Гайка М16.5.09 ГОСТ5915-70] Количество на модель: 3
Удалить из закладок
В закладки
[Гайка М16.5.09 ГОСТ5915-70]
3
19

Номер детали на чертеже:

19

Муфта стяжная

Заводской номер: ЛБУ-07-17 Количество на модель: 2
Удалить из закладок
В закладки
ЛБУ-07-17
2
20

Номер детали на чертеже:

20

Ось 22-8Х5х28.Ст3.09 ГОСТ9650-71

Заводской номер: [Ось 22-8Х5х28.Ст3.09 ГОСТ9650-71] Количество на модель: 6
Удалить из закладок
В закладки
[Ось 22-8Х5х28.Ст3.09 ГОСТ9650-71]
6
21

Номер детали на чертеже:

21

Шплинт 2х16.001 ГОСТ397-79

Заводской номер: [Шплинт 2х16.001 ГОСТ397-79] Количество на модель: 6
Удалить из закладок
В закладки
[Шплинт 2х16.001 ГОСТ397-79]
6
22

Номер детали на чертеже:

22

Винт М8х16.56.09 ГОСТ1478-64

Заводской номер: [Винт М8х16.56.09 ГОСТ1478-64] Количество на модель: 3
Удалить из закладок
В закладки
[Винт М8х16.56.09 ГОСТ1478-64]
3
23

Номер детали на чертеже:

23

Болт М8х30.56.09 ГОСТ7798-70

Заводской номер: [Болт М8х30.56.09 ГОСТ7798-70] Количество на модель: 6
Удалить из закладок
В закладки
[Болт М8х30.56.09 ГОСТ7798-70]
6
24

Номер детали на чертеже:

24

Штифт

Заводской номер: ЛБУ-07-11 Количество на модель: 1
Удалить из закладок
В закладки
ЛБУ-07-11
1
25

Номер детали на чертеже:

25

Шарик Б9,525-100 ГОСТ3722-81

Заводской номер: [Шарик Б9,525-100 ГОСТ3722-81] Количество на модель: 4
Удалить из закладок
В закладки
[Шарик Б9,525-100 ГОСТ3722-81]
4
26

Номер детали на чертеже:

26

Стержень

Заводской номер: ЛБУ-07-12 Количество на модель: 1
Удалить из закладок
В закладки
ЛБУ-07-12
1
27

Номер детали на чертеже:

27

Проволока ГОСТ3282-74

Заводской номер: [Проволока ГОСТ3282-74] Количество на модель: 3
Удалить из закладок
В закладки
[Проволока ГОСТ3282-74]
3
28

Номер детали на чертеже:

28

Стержень

Заводской номер: ЛБУ-07-13 Количество на модель: 1
Удалить из закладок
В закладки
ЛБУ-07-13
1
29

Номер детали на чертеже:

29

Гайка М16.5.09 ГОСТ5929-70

Заводской номер: [Гайка М16.5.09 ГОСТ5929-70] Количество на модель: 3
Удалить из закладок
В закладки
[Гайка М16.5.09 ГОСТ5929-70]
3
30

Номер детали на чертеже:

30

Муфта стяжная

Заводской номер: ЛБУ-07-14 Количество на модель: 2
Удалить из закладок
В закладки
ЛБУ-07-14
2
31

Номер детали на чертеже:

31

Муфта стяжная

Заводской номер: ЛБУ-07-15 Количество на модель: 1
Удалить из закладок
В закладки
ЛБУ-07-15
1
32

Номер детали на чертеже:

32

Тяга

Заводской номер: ЛБУ-07-19 Количество на модель: 1
Удалить из закладок
В закладки
ЛБУ-07-19
1
33

Номер детали на чертеже:

33

Муфта стяжная

Заводской номер: ЛБУ-07-18 Количество на модель: 1
Удалить из закладок
В закладки
ЛБУ-07-18
1
34

Номер детали на чертеже:

34

Кронштейн

Заводской номер: ЛБУ-07-1 Количество на модель: 1
Удалить из закладок
В закладки
ЛБУ-07-1
1
35

Номер детали на чертеже:

35

Крышка

Заводской номер: ЛБУ-07-20 Количество на модель: 1
Удалить из закладок
В закладки
ЛБУ-07-20
1
