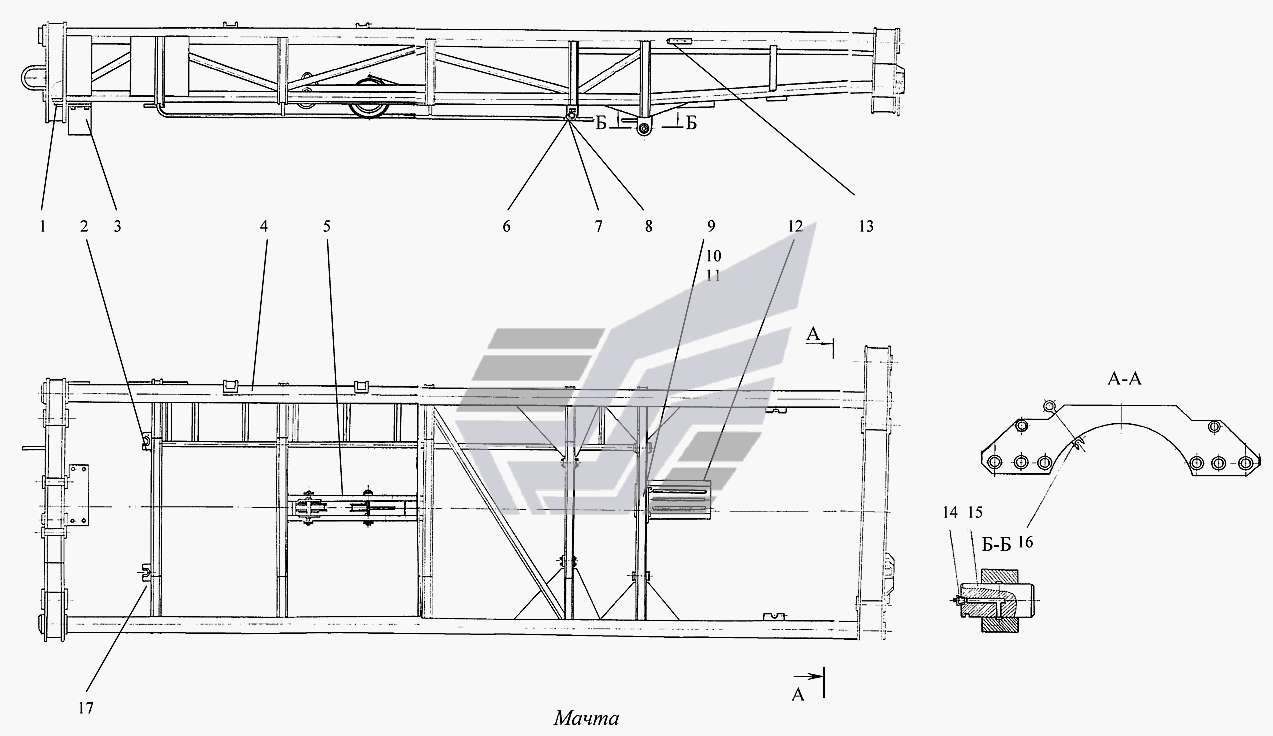

Мачта ЛБУ-50. Каталог 2003г.

Цилиндр подачи ЛБУ-50 Вращатель ЛБУ-50

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Мачта

Заводской номер: ЛБУ50-04.15.00.000 Количество на модель:
ЛБУ50-04.15.00.000
1

Номер детали на чертеже:

1

Планка

Заводской номер: ЛБУ-15-123 Количество на модель: 2
ЛБУ-15-123
2
2

Номер детали на чертеже:

2

Планка правая

Заводской номер: ЛБУ-15-42 Количество на модель: 1
ЛБУ-15-42
1
3

Номер детали на чертеже:

3

Ограждение

Заводской номер: ЛБУ-15-120 Количество на модель: 1
ЛБУ-15-120
1
4

Номер детали на чертеже:

4

Ферма

Заводской номер: ЛБУ50-04.15.01.000 Количество на модель: 1
ЛБУ50-04.15.01.000
1
5

Номер детали на чертеже:

5

Блок роликов

Заводской номер: ЛБУ-15-2 Количество на модель: 1
ЛБУ-15-2
1
6

Номер детали на чертеже:

6

Болт М10-6gх16.58.019 ГОСТ7798-70

Заводской номер: [Болт М10-6gх16.58.019 ГОСТ7798-70] Количество на модель: 4
[Болт М10-6gх16.58.019 ГОСТ7798-70]
4
7

Номер детали на чертеже:

7

Ригель

Заводской номер: ЛБУ-15-01 Количество на модель: 2
ЛБУ-15-01
2
8

Номер детали на чертеже:

8

Ось

Заводской номер: ЛБУ-15-02 Количество на модель: 2
ЛБУ-15-02
2
9

Номер детали на чертеже:

9

Болт М8-6gх20.58.019 ГОСТ7798-70

Заводской номер: [Болт М8-6gх20.58.019 ГОСТ7798-70] Количество на модель: 8
[Болт М8-6gх20.58.019 ГОСТ7798-70]
8
10

Номер детали на чертеже:

10

Гайка М8-6Н.019 ГОСТ5915-70

Заводской номер: [Гайка М8-6Н.019 ГОСТ5915-70] Количество на модель: 8
[Гайка М8-6Н.019 ГОСТ5915-70]
8
11

Номер детали на чертеже:

11

Шайба С8.01.08кп.019 ГОСТ11371-78

Заводской номер: [Шайба С8.01.08кп.019 ГОСТ11371-78] Количество на модель: 8
[Шайба С8.01.08кп.019 ГОСТ11371-78]
8
12

Номер детали на чертеже:

12

Ограждение

Заводской номер: ЛБУ-15-121 Количество на модель: 1
ЛБУ-15-121
1
13

Номер детали на чертеже:

13

Отвес

Заводской номер: УГБ50М-07-9Е Количество на модель: 1
УГБ50М-07-9Е
1
14

Номер детали на чертеже:

14

Масленка 1.3.Ц6 ГОСТ19853-74

Заводской номер: [Масленка 1.3.Ц6 ГОСТ19853-74] Количество на модель: 2
[Масленка 1.3.Ц6 ГОСТ19853-74]
2
15

Номер детали на чертеже:

15

Ось

Заводской номер: ЛБУ-15-04 Количество на модель: 2
ЛБУ-15-04
2
16

Номер детали на чертеже:

16

Вилка в сборе

Заводской номер: БИШ-06-5 Количество на модель: 1
БИШ-06-5
1
17

Номер детали на чертеже:

17

Планка левая

Заводской номер: ЛБУ-15-38 Количество на модель: 1
ЛБУ-15-38
1
