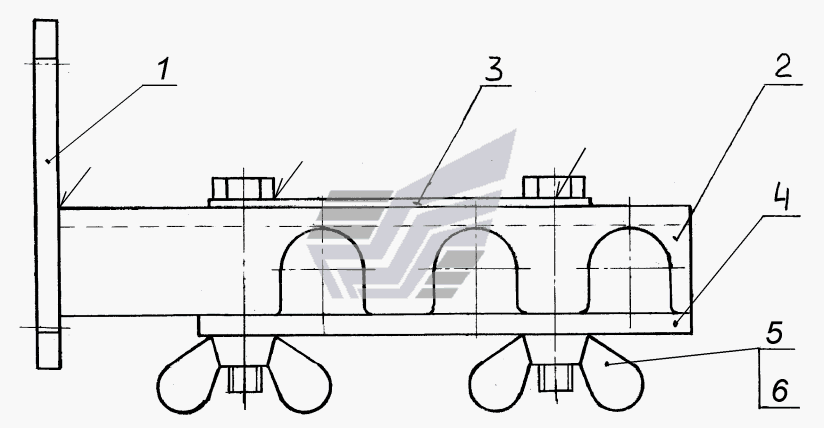

Кронштейн ББУ-000 "Опенок". Каталог 2004г.

Гидросистема ББУ-000 "Опенок" Кронштейн ББУ-000 "Опенок"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кронштейн

Заводской номер: ББУ.05.060 Количество на модель:
ББУ.05.060
1

Номер детали на чертеже:

1

Основание

Заводской номер: ББУ.05.061 Количество на модель: 1
ББУ.05.061
1
2

Номер детали на чертеже:

2

Хомут

Заводской номер: ББУ.05.062 Количество на модель: 1
ББУ.05.062
1
3

Номер детали на чертеже:

3

Планка

Заводской номер: ББУ.05.063 Количество на модель: 1
ББУ.05.063
1
4

Номер детали на чертеже:

4

Крышка

Заводской номер: ББУ.05.064 Количество на модель: 1
ББУ.05.064
1
5

Номер детали на чертеже:

5

Болт М6-6g x45.66.019

Заводской номер: Болт М6-6g x45.66.019 Количество на модель: 2
Болт М6-6g x45.66.019
2
6

Номер детали на чертеже:

6

Гайка М6-6Н.6.019

Заводской номер: Гайка М6-6Н.6.019 Количество на модель: 2
Гайка М6-6Н.6.019
2
