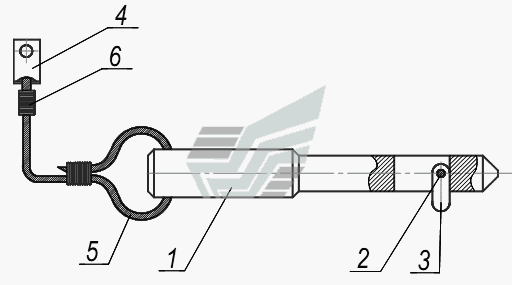

Палец в сборе АЗА-3. Каталог 2010г.

Рамка АЗА-3 Траверса с ведущим валом АЗА-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Палец в сборе

Заводской номер: АЗАБ.15.04.000 Количество на модель:
АЗАБ.15.04.000
1

Номер детали на чертеже:

1

Палец

Заводской номер: АЗАБ.15.04.001 Количество на модель: 1
АЗАБ.15.04.001
1
2

Номер детали на чертеже:

2

Ось

Заводской номер: АЗАБ.15.04.002 Количество на модель: 1
АЗАБ.15.04.002
1
3

Номер детали на чертеже:

3

Собачка

Заводской номер: АЗАБ.15.04.003 Количество на модель: 1
АЗАБ.15.04.003
1
4

Номер детали на чертеже:

4

Планка

Заводской номер: ЛБУ-01Б-018 Количество на модель: 1
ЛБУ-01Б-018
1
5

Номер детали на чертеже:

5

Канат 3,5-Г-1-Л-0-1770

Заводской номер: Канат 3,5-Г-1-Л-0-1770 Количество на модель: 1
Канат 3,5-Г-1-Л-0-1770
1
6

Номер детали на чертеже:

6

Проволока 1,0-0-4

Заводской номер: Проволока 1,0-0-4 Количество на модель: 2
Проволока 1,0-0-4
2
