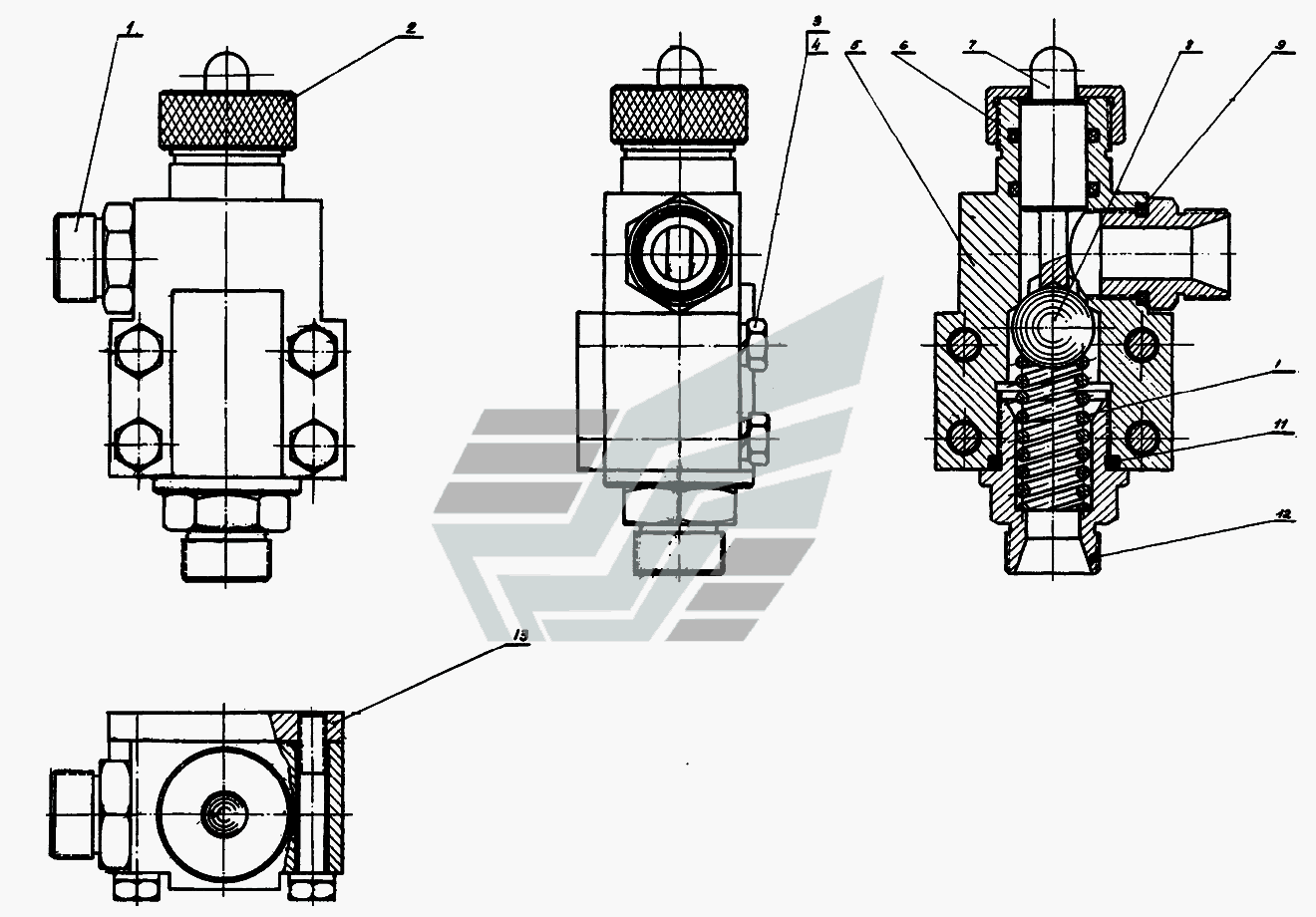

Конечный выключатель АЗА-3. Каталог 2010г.

Корпус в сборе АЗА-3 Лестница в сборе АЗА-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Конечный выключатель

Заводской номер: ЛБУ-29-9а Количество на модель:
ЛБУ-29-9а
1

Номер детали на чертеже:

1

Штуцер

Заводской номер: ЛБУ-29-01 Количество на модель: 1
ЛБУ-29-01
1
2

Номер детали на чертеже:

2

Крышка

Заводской номер: ЛБУ-29-39 Количество на модель: 1
ЛБУ-29-39
1
3

Номер детали на чертеже:

3

Болт М10-6gx65.58.019

Заводской номер: Болт М10-6gx65.58.019 Количество на модель: 4
Болт М10-6gx65.58.019
4
4

Номер детали на чертеже:

4

Шайба 10.65Г.019 ГОСТ6402-70

Заводской номер: Шайба 10.65Г.019 Количество на модель: 4
Шайба 10.65Г.019
4
5

Номер детали на чертеже:

5

Корпус

Заводской номер: ЛБУ-29-40 Количество на модель: 1
ЛБУ-29-40
1
6

Номер детали на чертеже:

6

Кольцо 025-031-36-2-2

Заводской номер: Кольцо 025-031-36-2-2 Количество на модель: 2
Кольцо 025-031-36-2-2
2
7

Номер детали на чертеже:

7

Шток

Заводской номер: ЛБУ-29-41 Количество на модель: 1
ЛБУ-29-41
1
8

Номер детали на чертеже:

8

Шарик Б 30-100

Заводской номер: Шарик Б 30-100 Количество на модель: 1
Шарик Б 30-100
1
9

Номер детали на чертеже:

9

Кольцо 030-038-46-2-2

Заводской номер: Кольцо 030-038-46-2-2 Количество на модель: 1
Кольцо 030-038-46-2-2
1
10

Номер детали на чертеже:

10

Пружина нажимная

Заводской номер: 51-160 1115 Количество на модель: 1
51-160 1115
1
11

Номер детали на чертеже:

11

Кольцо 038-46-46-2-2

Заводской номер: Кольцо 038-46-46-2-2 Количество на модель: 1
Кольцо 038-46-46-2-2
1
12

Номер детали на чертеже:

12

Штуцер

Заводской номер: ЛБУ-29-42 Количество на модель: 1
ЛБУ-29-42
1
