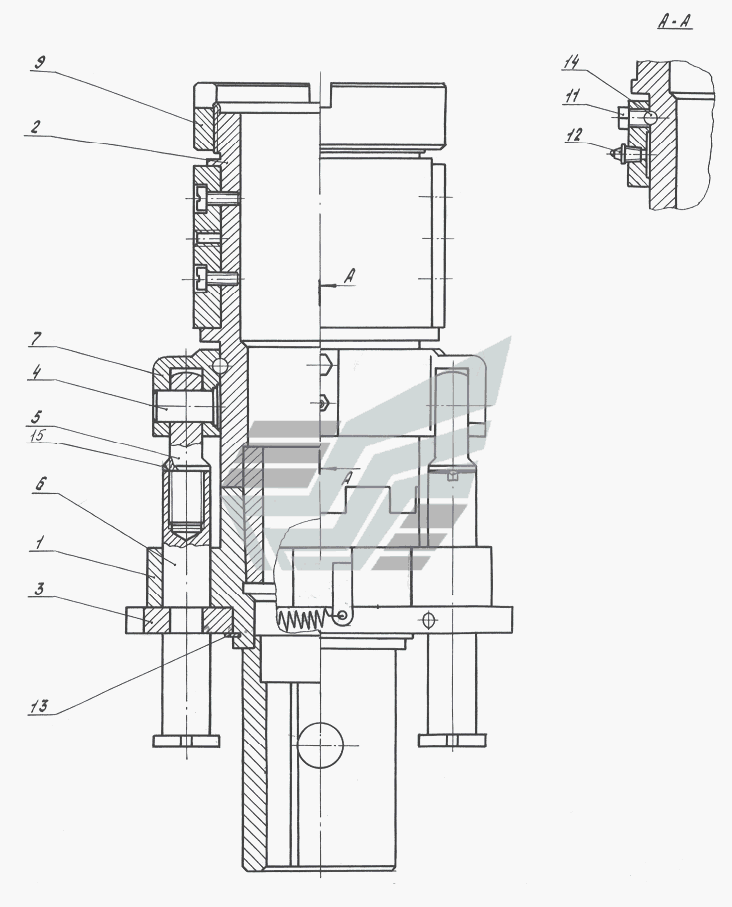

Патрон безопасный АЗА-3. Каталог 2010г.

Агрегат заглубления анкеров АЗА-3 Хвостовик в сборе АЗА-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Патрон безопасный

Заводской номер: АЗАБ.01А.00.000 Количество на модель:
АЗАБ.01А.00.000
1

Номер детали на чертеже:

1

Хвостовик в сборе

Заводской номер: АЗАБ.01А.01.000 Количество на модель: 1
АЗАБ.01А.01.000
1
2

Номер детали на чертеже:

2

Шпиндель в сборе

Заводской номер: АЗАБ.01А.02.000 Количество на модель: 1
АЗАБ.01А.02.000
1
4

Номер детали на чертеже:

4

Палец

Заводской номер: АЗАБ.01.00.001 Количество на модель: 2
АЗАБ.01.00.001
2
5

Номер детали на чертеже:

5

Ушко

Заводской номер: АЗАБ.01.00.002 Количество на модель: 2
АЗАБ.01.00.002
2
6

Номер детали на чертеже:

6

Шток

Заводской номер: АЗАБ.01А.00.003 Количество на модель: 2
АЗАБ.01А.00.003
2
7

Номер детали на чертеже:

7

Хомут

Заводской номер: АЗАБ.01А.00.004 Количество на модель: 1
АЗАБ.01А.00.004
1
8

Номер детали на чертеже:

8

Пружина

Заводской номер: ЛБУМ2.46.00.008 Количество на модель: 2
ЛБУМ2.46.00.008
2
9

Номер детали на чертеже:

9

Гайка

Заводской номер: АЗАБ.01А.00.007 Количество на модель: 1
АЗАБ.01А.00.007
1
10

Номер детали на чертеже:

10

Ушко

Заводской номер: АЗАБ.01.00.008 Количество на модель: 2
АЗАБ.01.00.008
2
11

Номер детали на чертеже:

11

Болт специальный

Заводской номер: АЗАБ.01А.00.009 Количество на модель: 1
АЗАБ.01А.00.009
1
12

Номер детали на чертеже:

12

Масленка 1.3.Ц6

Заводской номер: 1.3.Ц6 Количество на модель: 1
1.3.Ц6
1
13

Номер детали на чертеже:

13

Кольцо В130

Заводской номер: В130 Количество на модель: 1
В130
1
14

Номер детали на чертеже:

14

Шарик Б 9,525-100

Заводской номер: Б 9,525-100 Количество на модель: 49
Б 9,525-100
49
15

Номер детали на чертеже:

15

Шайба стопорная

Заводской номер: АЗАБ.01.00.011 Количество на модель: 2
АЗАБ.01.00.011
2
