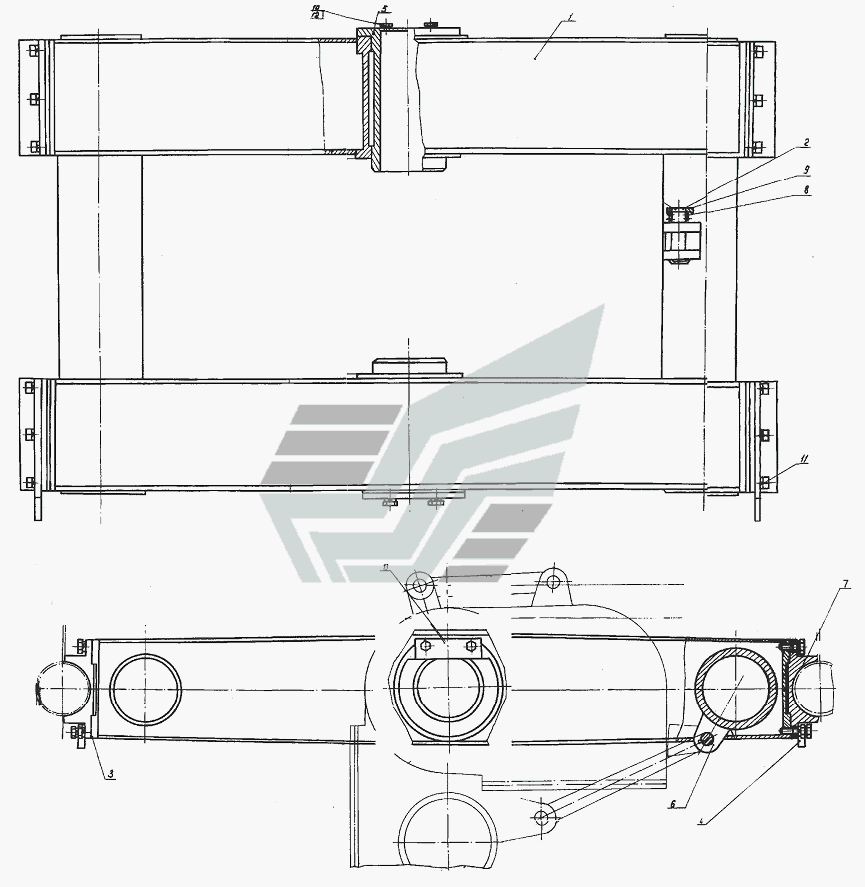

Каретка вращателя АЗА-3. Каталог 2010г.

Штуцер концевой АЗА-3 Каретка АЗА-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Каретка вращателя

Заводской номер: Ш1.24.000 Количество на модель:
Ш1.24.000
1

Номер детали на чертеже:

1

Каретка

Заводской номер: Ш1.24.010 Количество на модель: 1
Ш1.24.010
1
2

Номер детали на чертеже:

2

Ось с фиксатором

Заводской номер: ЛБУ-19-2 Количество на модель: 1
ЛБУ-19-2
1
3

Номер детали на чертеже:

3

Прокладка

Заводской номер: Ш1.24.001 Количество на модель:
Ш1.24.001
4

Номер детали на чертеже:

4

Клин

Заводской номер: ЛБУ-19-22 Количество на модель: 2
ЛБУ-19-22
2
5

Номер детали на чертеже:

5

Втулка

Заводской номер: Ш4.24.008 Количество на модель: 2
Ш4.24.008
2
6

Номер детали на чертеже:

6

Проушина

Заводской номер: ЛБУ-19-09 Количество на модель: 1
ЛБУ-19-09
1
7

Номер детали на чертеже:

7

Направляющая

Заводской номер: Ш1.24.011 Количество на модель: 4
Ш1.24.011
4
8

Номер детали на чертеже:

8

Пружина

Заводской номер: ЛБУ-18-10 Количество на модель: 1
ЛБУ-18-10
1
9

Номер детали на чертеже:

9

Гайка

Заводской номер: ЛБУ-18-11 Количество на модель: 1
ЛБУ-18-11
1
10

Номер детали на чертеже:

10

Болт М12х30

Заводской номер: Болт М12х30 Количество на модель: 22
Болт М12х30
22
11

Номер детали на чертеже:

11

Болт М12х40

Заводской номер: Болт М12х40 Количество на модель: 6
Болт М12х40
6
12

Номер детали на чертеже:

12

Шайба 12Н.65Г.019

Заводской номер: Шайба 12Н.65Г.019 Количество на модель: 28
Шайба 12Н.65Г.019
28
13

Номер детали на чертеже:

13

Ригель

Заводской номер: Ш1.24.009 Количество на модель: 2
Ш1.24.009
2
