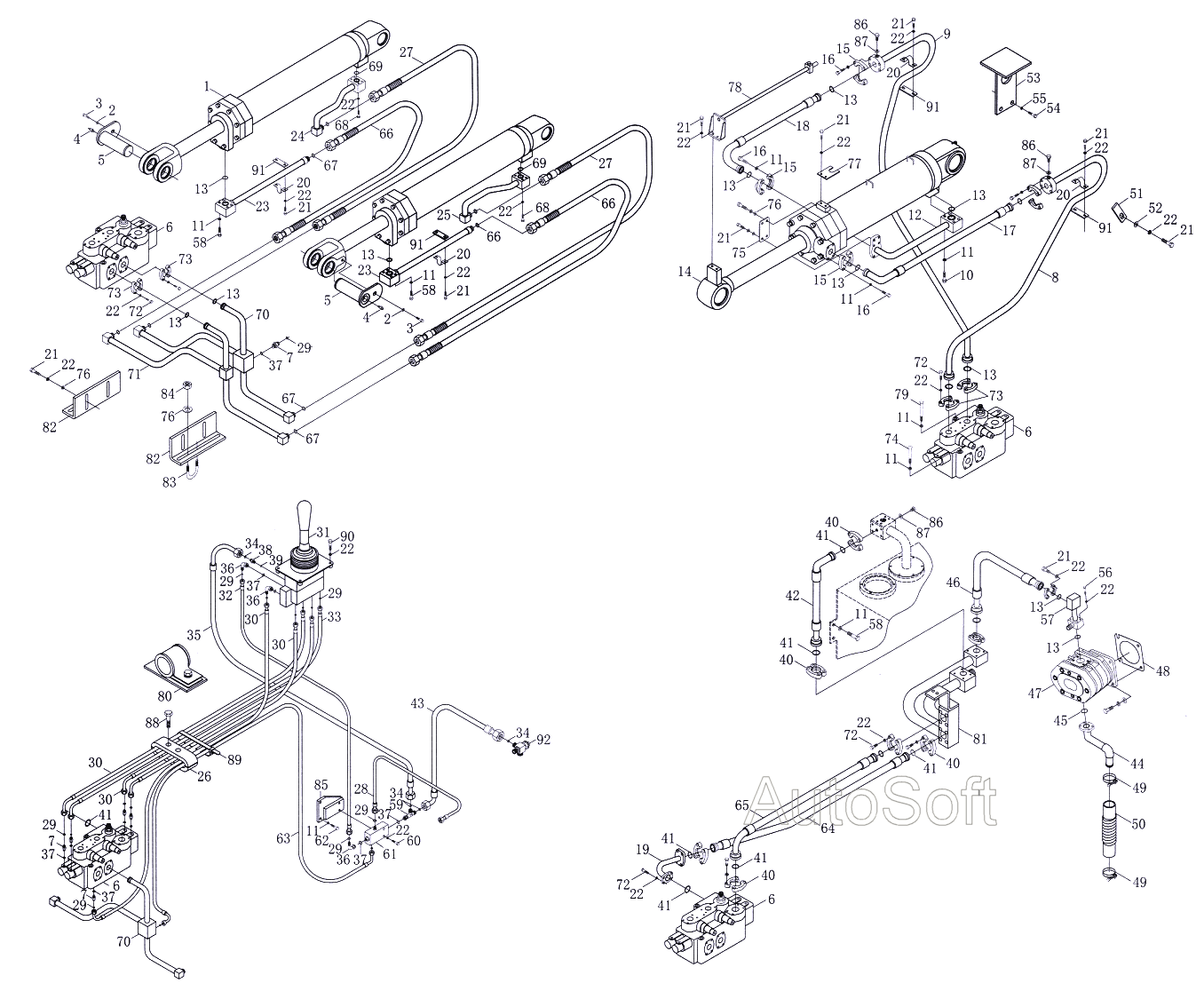

Гидравлическая система рабочей аппаратуры Foton-FL958G. Каталог 2007г.

Гидравлическая система масляного тепловыделения Foton-FL958G Приводная масляная линия Foton-FL958G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рукоятка масляного бака

Заводской номер: 9F20-590100 Количество на модель: 2
9F20-590100
2
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: GB/T97.1 Количество на модель: 2
GB/T97.1
2
3

Номер детали на чертеже:

3

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 2
GB/T5783
2
4

Номер детали на чертеже:

4

Масленка M10x1

Заводской номер: JB/T7940.1 Количество на модель: 2
JB/T7940.1
2
5

Номер детали на чертеже:

5

Чека в сборе

Заводской номер: 9F20-590200 Количество на модель: 2
9F20-590200
2
6

Номер детали на чертеже:

6

Распределительный клапан D32

Заводской номер: 9F20-590300 Количество на модель: 1
9F20-590300
1
7

Номер детали на чертеже:

7

Соединение

Заводской номер: 9F20-590001 Количество на модель: 10
9F20-590001
10
8

Номер детали на чертеже:

8

Стальная трубка в сборе

Заводской номер: 9F20-590400 Количество на модель: 1
9F20-590400
1
9

Номер детали на чертеже:

9

Стальная трубка в сборе

Заводской номер: 9F20-590500 Количество на модель: 1
9F20-590500
1
10

Номер детали на чертеже:

10

Болт M12x50

Заводской номер: GB/T5782 Количество на модель: 12
GB/T5782
12
11

Номер детали на чертеже:

11

Шайба 12

Заводской номер: GB/T93 Количество на модель: 53
GB/T93
53
12

Номер детали на чертеже:

12

Твердая трубка ходового ковша

Заводской номер: 9F20-590600 Количество на модель: 1
9F20-590600
1
13

Номер детали на чертеже:

13

Кольцо типа "О" 145x3.55

Заводской номер: GB/T3452.1 Количество на модель: 14
GB/T3452.1
14
14

Номер детали на чертеже:

14

Цилиндр ходового ковша

Заводской номер: 9F20-590700 Количество на модель: 1
9F20-590700
1
15

Номер детали на чертеже:

15

Фланец

Заводской номер: 9F20-590002 Количество на модель: 12
9F20-590002
12
17

Номер детали на чертеже:

17

Шланг в сборе

Заводской номер: 9F20-590800 Количество на модель: 1
9F20-590800
1
18

Номер детали на чертеже:

18

Шланг в сборе

Заводской номер: 9F20-590900 Количество на модель: 1
9F20-590900
1
19

Номер детали на чертеже:

19

Клапан-впускная масляная труба

Заводской номер: 9F29-590100 Количество на модель: 1
9F29-590100
1
20

Номер детали на чертеже:

20

Трубоприжим

Заводской номер: 9F20-590003 Количество на модель: 4
9F20-590003
4
23

Номер детали на чертеже:

23

Стальная трубка в сборе

Заводской номер: 9F20-591100 Количество на модель: 2
9F20-591100
2
24

Номер детали на чертеже:

24

Стальная трубка в сборе

Заводской номер: 9F20-591200 Количество на модель: 1
9F20-591200
1
25

Номер детали на чертеже:

25

Стальная трубка в сборе

Заводской номер: 9F20-591300 Количество на модель: 1
9F20-591300
1
26

Номер детали на чертеже:

26

Трубоприжим TTPG16-216

Заводской номер: 9F20-591400 Количество на модель: 4
9F20-591400
4
27

Номер детали на чертеже:

27

Шланг в сборе

Заводской номер: 9F20-591500 Количество на модель: 2
9F20-591500
2
28

Номер детали на чертеже:

28

Впускная труба выборочного клапана

Заводской номер: 9F29-590500 Количество на модель: 1
9F29-590500
1
30

Номер детали на чертеже:

30

Шланг в сборе

Заводской номер: 9F20-591700 Количество на модель: 3
9F20-591700
3
31

Номер детали на чертеже:

31

Клапан управления DXS

Заводской номер: 9F20-591800 Количество на модель: 1
9F20-591800
1
32

Номер детали на чертеже:

32

Шланг в сборе

Заводской номер: 9F20-591900 Количество на модель: 1
9F20-591900
1
33

Номер детали на чертеже:

33

Шланг в сборе

Заводской номер: 9F20-592000 Количество на модель: 2
9F20-592000
2
35

Номер детали на чертеже:

35

Шланг в сборе

Заводской номер: 9F20-592100 Количество на модель: 1
9F20-592100
1
36

Номер детали на чертеже:

36

Соединение изменения направления (угольник)

Заводской номер: 9F20-592200 Количество на модель: 3
9F20-592200
3
38

Номер детали на чертеже:

38

Соединение

Заводской номер: 9F20-590004 Количество на модель: 1
9F20-590004
1
40

Номер детали на чертеже:

40

Фланец

Заводской номер: 9F20-590005 Количество на модель: 10
9F20-590005
10
42

Номер детали на чертеже:

42

Масловозвратный шланг

Заводской номер: 9F29-590700 Количество на модель: 1
9F29-590700
1
43

Номер детали на чертеже:

43

Синтез шланга

Заводской номер: 9F20-592400 Количество на модель: 1
9F20-592400
1
44

Номер детали на чертеже:

44

Масляная стальная трубка

Заводской номер: 9F29-590900 Количество на модель: 1
9F29-590900
1
46

Номер детали на чертеже:

46

Насосный масляный шланг

Заводской номер: 9F29-591000 Количество на модель: 1
9F29-591000
1
47

Номер детали на чертеже:

47

Зубчатый насос

Заводской номер: 9F29-590600 Количество на модель: 1
9F29-590600
1
48

Номер детали на чертеже:

48

Шайба

Заводской номер: 9F20-590006 Количество на модель: 1
9F20-590006
1
49

Номер детали на чертеже:

49

Хомут двухпроволочный

Заводской номер: 9F20-592700 Количество на модель: 2
9F20-592700
2
50

Номер детали на чертеже:

50

Масляная трубка

Заводской номер: 9F20-540500 Количество на модель: 1
9F20-540500
1
51

Номер детали на чертеже:

51

Пластина

Заводской номер: 9F20-590017 Количество на модель: 1
9F20-590017
1
53

Номер детали на чертеже:

53

Подставка

Заводской номер: 9F20-594100 Количество на модель: 1
9F20-594100
1
57

Номер детали на чертеже:

57

Насосная масляная стальная труба

Заводской номер: 9F29-590800 Количество на модель: 1
9F29-590800
1
58

Номер детали на чертеже:

58

Винт М8х20

Заводской номер: GB/T70.1 Количество на модель: 8
GB/T70.1
8
59

Номер детали на чертеже:

59

Тройник

Заводской номер: 9F20-593000 Количество на модель: 1
9F20-593000
1
61

Номер детали на чертеже:

61

Клапан выборочный SF8

Заводской номер: 9F20-593100 Количество на модель: 1
9F20-593100
1
63

Номер детали на чертеже:

63

Шланг в сборе

Заводской номер: 9F20-593200 Количество на модель: 1
9F20-593200
1
64

Номер детали на чертеже:

64

Клапан-масловозвратный шланг

Заводской номер: 9F29-590300 Количество на модель: 1
9F29-590300
1
65

Номер детали на чертеже:

65

Клапан-масловпускной масляный шланг

Заводской номер: 9F29-590400 Количество на модель: 1
9F29-590400
1
66

Номер детали на чертеже:

66

Шланг в сборе

Заводской номер: 9F20-593500 Количество на модель: 2
9F20-593500
2
70

Номер детали на чертеже:

70

Стальная трубка в сборе

Заводской номер: 9F20-593600 Количество на модель: 1
9F20-593600
1
71

Номер детали на чертеже:

71

Стальная трубка в сборе

Заводской номер: 9F20-593700 Количество на модель: 1
9F20-593700
1
73

Номер детали на чертеже:

73

Фланец

Заводской номер: 9F20-590011 Количество на модель: 12
9F20-590011
12
75

Номер детали на чертеже:

75

Соединительный борт

Заводской номер: 9F20-590012 Количество на модель: 1
9F20-590012
1
77

Номер детали на чертеже:

77

Плата выключателя

Заводской номер: 9F20-590013 Количество на модель: 1
9F20-590013
1
78

Номер детали на чертеже:

78

Система автоматического сброса

Заводской номер: 9F20-593800 Количество на модель: 1
9F20-593800
1
80

Номер детали на чертеже:

80

Трубоприжим

Заводской номер: 9F20-593900 Количество на модель: 1
9F20-593900
1
81

Номер детали на чертеже:

81

Четырёх ходовой шарнир

Заводской номер: 9F29-590200 Количество на модель: 1
9F29-590200
1
82

Номер детали на чертеже:

82

Труба масляная резиновая

Заводской номер: 9F20-590018 Количество на модель: 2
9F20-590018
2
83

Номер детали на чертеже:

83

Болт формой U33

Заводской номер: JB/ZQ43421 Количество на модель: 4
JB/ZQ43421
4
84

Номер детали на чертеже:

84

Гайка М6

Заводской номер: GB/T6170 Количество на модель: 8
GB/T6170
8
85

Номер детали на чертеже:

85

Борт

Заводской номер: 9F20-594000 Количество на модель: 1
9F20-594000
1
86

Номер детали на чертеже:

86

Винт-заглушка М14х1.5

Заводской номер: JB/T1000 Количество на модель: 3
JB/T1000
3
87

Номер детали на чертеже:

87

Шайба комбинированная 27

Заводской номер: JB/T982 Количество на модель: 3
JB/T982
3
89

Номер детали на чертеже:

89

Повязка ZD200x5

Заводской номер: 9F20-663102 Количество на модель: 3
9F20-663102
3
91

Номер детали на чертеже:

91

Прокладка

Заводской номер: 9F20-590015 Количество на модель: 4
9F20-590015
4
92

Номер детали на чертеже:

92

Крестовина

Заводской номер: 9F20-592800A Количество на модель: 1
9F20-592800A
1
