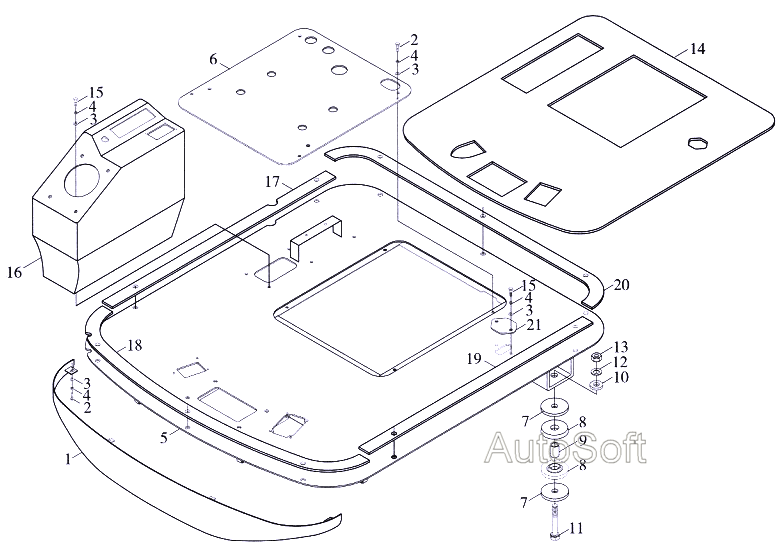

Площадка пола в сборе Foton-FL958G. Каталог 2007г.

Кабина в сборе Foton-FL958G Сидение в сборе Foton-FL958G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
13
14
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Сварка передней заборки

Заводской номер: 9F20-464000A Количество на модель: 1
9F20-464000A
1
2

Номер детали на чертеже:

2

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 8
GB/T5783
8
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: GB/T97.1 Количество на модель: 16
GB/T97.1
16
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: GB/T93 Количество на модель: 16
GB/T93
16
5

Номер детали на чертеже:

5

Детали-сварки площадки

Заводской номер: 9F20-461000A Количество на модель: 1
9F20-461000A
1
6

Номер детали на чертеже:

6

Детали-сварки накладки

Заводской номер: 9F20-463000 Количество на модель: 1
9F20-463000
1
7

Номер детали на чертеже:

7

Шайба большая

Заводской номер: 9F20-460004 Количество на модель: 8
9F20-460004
8
8

Номер детали на чертеже:

8

Демпфер

Заводской номер: 9F20-462000 Количество на модель: 8
9F20-462000
8
9

Номер детали на чертеже:

9

Направляющая демпфера

Заводской номер: 9F20-460005 Количество на модель: 4
9F20-460005
4
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 9F20-460006 Количество на модель: 4
9F20-460006
4
11

Номер детали на чертеже:

11

Болт M12x50

Заводской номер: GB/T5782 Количество на модель: 4
GB/T5782
4
13

Номер детали на чертеже:

13

Гайка М6

Заводской номер: GB/T6170 Количество на модель: 4
GB/T6170
4
14

Номер детали на чертеже:

14

Подкладка пола

Заводской номер: 9F20-460007 Количество на модель: 1
9F20-460007
1
16

Номер детали на чертеже:

16

Ящик лидерского управления

Заводской номер: 9F20-460008 Количество на модель: 1
9F20-460008
1
17

Номер детали на чертеже:

17

Правая резиновая подкладка

Заводской номер: 9F20-460012 Количество на модель: 1
9F20-460012
1
18

Номер детали на чертеже:

18

Передняя резиновая подкладка

Заводской номер: 9F20-460010 Количество на модель: 1
9F20-460010
1
19

Номер детали на чертеже:

19

Левая резиновая подкладка

Заводской номер: 9F20-460011 Количество на модель: 1
9F20-460011
1
20

Номер детали на чертеже:

20

Задняя резиновая подкладка

Заводской номер: 9F20-460013 Количество на модель: 1
9F20-460013
1
21

Номер детали на чертеже:

21

Накладка

Заводской номер: 9F20-460014 Количество на модель: 1
9F20-460014
1
