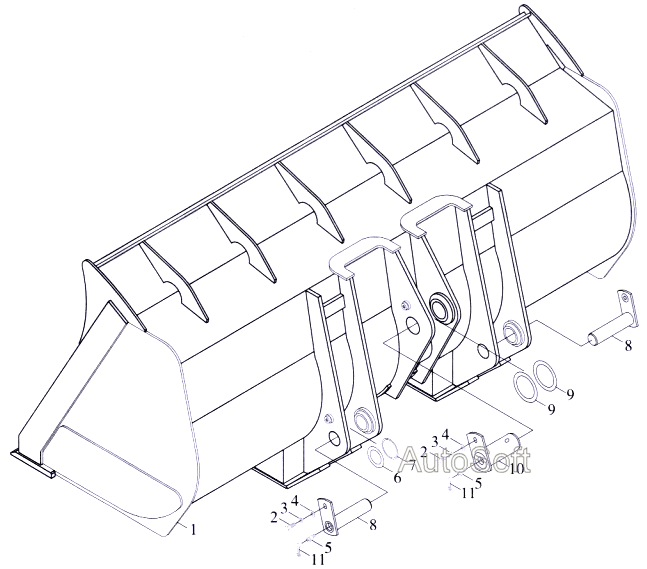

Угольный ковш 3,8 м3 Foton-FL958G. Каталог 2007г.

Ковш Foton-FL958G Каменный ковш Foton-FL958G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Угольный ковш

Заводской номер: 9F610-73F01000a Количество на модель: 1
9F610-73F01000a
1
2

Номер детали на чертеже:

2

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 3
GB/T5783
3
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: GB/T93 Количество на модель: 3
GB/T93
3
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: GB/T96.1 Количество на модель: 3
GB/T96.1
3
5

Номер детали на чертеже:

5

Масленка M10x1

Заводской номер: JB/T7940.1 Количество на модель: 3
JB/T7940.1
3
6

Номер детали на чертеже:

6

Прокладка

Заводской номер: 9F10-750001 Количество на модель: 4
9F10-750001
4
7

Номер детали на чертеже:

7

Уплотняющее кольцо

Заводской номер: 9F610-7300001 Количество на модель: 4
9F610-7300001
4
8

Номер детали на чертеже:

8

Вал нижней шпильки ковша

Заводской номер: 9F610-7302000 Количество на модель: 2
9F610-7302000
2
9

Номер детали на чертеже:

9

Уплотняющее кольцо

Заводской номер: 9F10-750003 Количество на модель: 2
9F10-750003
2
10

Номер детали на чертеже:

10

Шпилька качалки

Заводской номер: 9F20-726000 Количество на модель: 1
9F20-726000
1
11

Номер детали на чертеже:

11

Крышка масляного стакана

Заводской номер: 9D620-7300001 Количество на модель: 3
9D620-7300001
3
