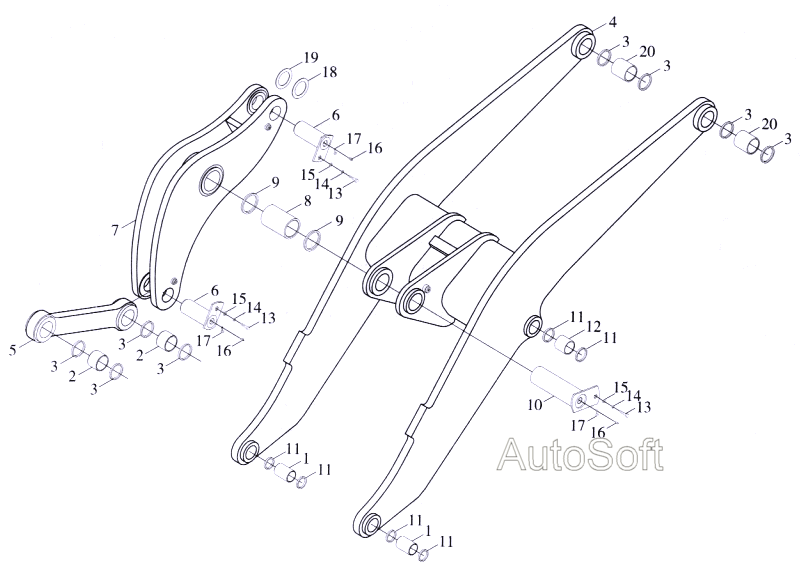

Механизм соединительного рычага Foton-FL958G. Каталог 2007г.

Контрбалансир Foton-FL958G Угольный ковш 4,2м3 Foton-FL958G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Втулка оси ковша

Заводской номер: 9F610-7200001 Количество на модель: 2
9F610-7200001
2
2

Номер детали на чертеже:

2

Втулка оси тяги

Заводской номер: 9F20-720002 Количество на модель: 2
9F20-720002
2
3

Номер детали на чертеже:

3

Уплотняющее кольцо

Заводской номер: 9F20-725000 Количество на модель: 8
9F20-725000
8
4

Номер детали на чертеже:

4

Движеные рукоятки

Заводской номер: 9F610-72B01000а Количество на модель: 1
9F610-72B01000а
1
5

Номер детали на чертеже:

5

Тяга

Заводской номер: 9F610-72A02000 Количество на модель: 1
9F610-72A02000
1
6

Номер детали на чертеже:

6

Шпилька качалки

Заводской номер: 9F20-726000 Количество на модель: 2
9F20-726000
2
7

Номер детали на чертеже:

7

Качалка

Заводской номер: 9F20-723000 Количество на модель: 1
9F20-723000
1
8

Номер детали на чертеже:

8

Втулка оси качалки

Заводской номер: 9F20-720003 Количество на модель: 2
9F20-720003
2
9

Номер детали на чертеже:

9

Уплотняющее кольцо

Заводской номер: 9F20-727000 Количество на модель: 2
9F20-727000
2
10

Номер детали на чертеже:

10

Средняя шпилька качалки

Заводской номер: 9F20-728000 Количество на модель: 1
9F20-728000
1
11

Номер детали на чертеже:

11

Уплотняющее кольцо

Заводской номер: 9F20-729000 Количество на модель: 8
9F20-729000
8
12

Номер детали на чертеже:

12

Рубашка бака движения рукоятки

Заводской номер: 9F20-720004 Количество на модель: 2
9F20-720004
2
13

Номер детали на чертеже:

13

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 3
GB/T5783
3
14

Номер детали на чертеже:

14

Шайба 12

Заводской номер: GB/T93 Количество на модель: 3
GB/T93
3
15

Номер детали на чертеже:

15

Шайба 12

Заводской номер: GB/T96.1 Количество на модель: 3
GB/T96.1
3
16

Номер детали на чертеже:

16

Масленка M10x1

Заводской номер: GB/T7940.1 Количество на модель: 3
GB/T7940.1
3
17

Номер детали на чертеже:

17

Крышка масляного стакана

Заводской номер: 9D620-73A00001 Количество на модель: 3
9D620-73A00001
3
18

Номер детали на чертеже:

18

Подстилка

Заводской номер: 9F20-720005 Количество на модель: 2
9F20-720005
2
19

Номер детали на чертеже:

19

Подстилка

Заводской номер: 9F20-720006 Количество на модель: 2
9F20-720006
2
20

Номер детали на чертеже:

20

Втулка оси тележки

Заводской номер: 9F20-720007 Количество на модель: 2
9F20-720007
2
