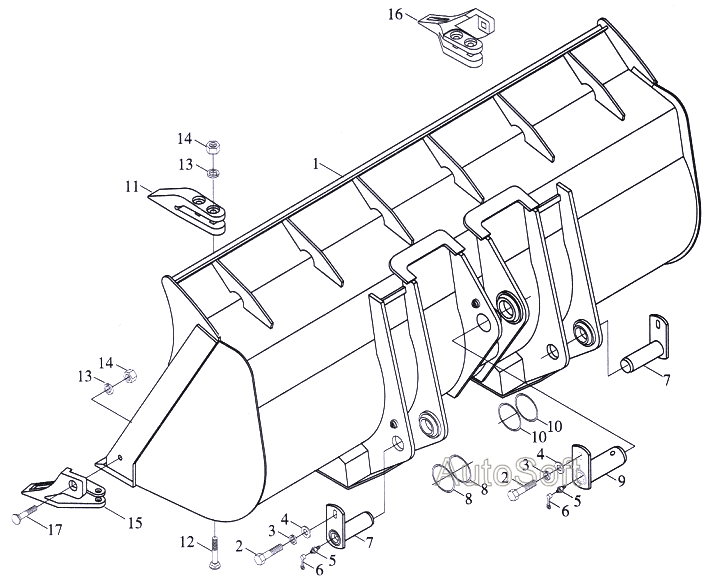

Ковш-лопата в сборе Foton-FL958G. Каталог 2007г.

Механизм соединительного рычага Foton-FL958G Механизм соединительного рычага Foton-FL958G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ковш

Заводской номер: 9F610-7301000a Количество на модель: 1
9F610-7301000a
1
2

Номер детали на чертеже:

2

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 3
GB/T5783
3
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: GB/T93 Количество на модель: 3
GB/T93
3
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: GB/T96.1 Количество на модель: 3
GB/T96.1
3
5

Номер детали на чертеже:

5

Масленка M10x1

Заводской номер: GB/T7940.1 Количество на модель: 3
GB/T7940.1
3
6

Номер детали на чертеже:

6

Крышка масляного стакана

Заводской номер: 9D620-73A00001 Количество на модель: 3
9D620-73A00001
3
7

Номер детали на чертеже:

7

Вал нижней шпильки ковша

Заводской номер: 9F610-7302000 Количество на модель: 2
9F610-7302000
2
8

Номер детали на чертеже:

8

Уплотняющее кольцо

Заводской номер: 9F610-7300001 Количество на модель: 4
9F610-7300001
4
9

Номер детали на чертеже:

9

Шпилька качалки

Заводской номер: 9F20-726000 Количество на модель: 1
9F20-726000
1
10

Номер детали на чертеже:

10

Уплотняющее кольцо

Заводской номер: 9F10-750003 Количество на модель: 2
9F10-750003
2
11

Номер детали на чертеже:

11

Средние зубцы

Заводской номер: 9F10-731005 Количество на модель: 6
9F10-731005
6
12

Номер детали на чертеже:

12

Болт М20х100

Заводской номер: GB/T10 Количество на модель: 16
GB/T10
16
14

Номер детали на чертеже:

14

Гайка М6

Заводской номер: GB/T6170 Количество на модель: 18
GB/T6170
18
15

Номер детали на чертеже:

15

Левые зубцы

Заводской номер: 9F10-731006 Количество на модель: 1
9F10-731006
1
16

Номер детали на чертеже:

16

Правые зубцы

Заводской номер: 9F10-731004 Количество на модель: 1
9F10-731004
1
