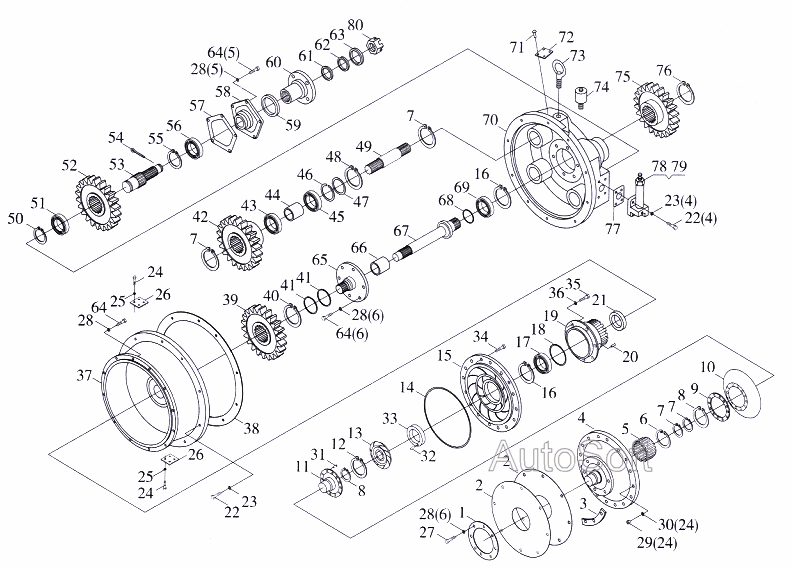

Сцепление Foton-FL936F. Каталог 2007г.

Радиатор Foton-FL936F Установка сцепления Foton-FL936F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Подкладка

Заводской номер: YJ315Y-00018 Количество на модель: 1
YJ315Y-00018
1
2

Номер детали на чертеже:

2

Пластина эластичная

Заводской номер: YJ315S-00002 Количество на модель: 2
YJ315S-00002
2
3

Номер детали на чертеже:

3

Подкладка

Заводской номер: YJ315S-10001 Количество на модель: 4
YJ315S-10001
4
4

Номер детали на чертеже:

4

Кожух-кольцо

Заводской номер: YJ315S-00001 Количество на модель: 1
YJ315S-00001
1
5

Номер детали на чертеже:

5

Подшипник игольчатый 4074106

Заводской номер: GB/T289 Количество на модель: 1
GB/T289
1
6

Номер детали на чертеже:

6

Кольцо установочное 55

Заводской номер: 04065-05520 Количество на модель: 1
04065-05520
1
7

Номер детали на чертеже:

7

Кольцо установочное 30

Заводской номер: 04064-03015 Количество на модель: 5
04064-03015
5
8

Номер детали на чертеже:

8

Кольцо установочное 38

Заводской номер: 04064-03818 Количество на модель: 2
04064-03818
2
9

Номер детали на чертеже:

9

Подкладка

Заводской номер: ZL30D-11-29 Количество на модель: 1
ZL30D-11-29
1
10

Номер детали на чертеже:

10

Турбина

Заводской номер: ZL30D-11-37 Количество на модель: 1
ZL30D-11-37
1
11

Номер детали на чертеже:

11

Основание турбины

Заводской номер: ZL30D-11-28 Количество на модель: 1
ZL30D-11-28
1
12

Номер детали на чертеже:

12

Кольцо установочное 60

Заводской номер: 04064-06020 Количество на модель: 1
04064-06020
1
13

Номер детали на чертеже:

13

Пилот-колесо

Заводской номер: ZL30D-11-27 Количество на модель: 1
ZL30D-11-27
1
14

Номер детали на чертеже:

14

Кольцо типа "О" 145x3.55

Заводской номер: GB/T3452.1 Количество на модель: 1
GB/T3452.1
1
15

Номер детали на чертеже:

15

Кольцо насоса

Заводской номер: YJ315X-00003 Количество на модель: 1
YJ315X-00003
1
16

Номер детали на чертеже:

16

Кольцо установочное для отверстия 110

Заводской номер: GB/T893.1 Количество на модель: 2
GB/T893.1
2
17

Номер детали на чертеже:

17

Подшипник 212

Заводской номер: GB/T276 Количество на модель: 1
GB/T276
1
18

Номер детали на чертеже:

18

Кольцо типа "О" 40x3.1

Заводской номер: GB1235-76 Количество на модель: 1
GB1235-76
1
19

Номер детали на чертеже:

19

Основание кольца насоса

Заводской номер: ZL30D-11-21 Количество на модель: 1
ZL30D-11-21
1
20

Номер детали на чертеже:

20

Штифт-ловитель

Заводской номер: ZL30D-11 -22 Количество на модель: 4
ZL30D-11 -22
4
21

Номер детали на чертеже:

21

Уплотнение каркасное

Заводской номер: ZL30D-11-54 Количество на модель: 1
ZL30D-11-54
1
22

Номер детали на чертеже:

22

Болт M10x30

Заводской номер: 01010-51030 Количество на модель: 16
01010-51030
16
23

Номер детали на чертеже:

23

Шайба 10

Заводской номер: 01602-21030 Количество на модель: 16
01602-21030
16
24

Номер детали на чертеже:

24

Болт М6х10

Заводской номер: 01010-50610 Количество на модель: 12
01010-50610
12
25

Номер детали на чертеже:

25

Шайба 6

Заводской номер: 01602-20619 Количество на модель: 12
01602-20619
12
26

Номер детали на чертеже:

26

Головка

Заводской номер: YJ315X-00004 Количество на модель: 2
YJ315X-00004
2
27

Номер детали на чертеже:

27

Болт M12x25

Заводской номер: 01010-51225 Количество на модель: 8
01010-51225
8
28

Номер детали на чертеже:

28

Шайба 12

Заводской номер: 01602-21236 Количество на модель: 17
01602-21236
17
29

Номер детали на чертеже:

29

Гайка М8

Заводской номер: 01508-10806 Количество на модель: 24
01508-10806
24
30

Номер детали на чертеже:

30

Шайба 8

Заводской номер: 01602-20825 Количество на модель: 24
01602-20825
24
31

Номер детали на чертеже:

31

Заклепка 8x30

Заводской номер: 04400-00830 Количество на модель: 1
04400-00830
1
32

Номер детали на чертеже:

32

Шплинт 6x20

Заводской номер: 04025-00620 Количество на модель: 1
04025-00620
1
33

Номер детали на чертеже:

33

Кольцо изолирующее

Заводской номер: ZL30D-11-24 Количество на модель: 1
ZL30D-11-24
1
34

Номер детали на чертеже:

34

Болт М8х35

Заводской номер: 01010-50835 Количество на модель: 24
01010-50835
24
35

Номер детали на чертеже:

35

Болт М8х22

Заводской номер: 01010-50822 Количество на модель: 8
01010-50822
8
36

Номер детали на чертеже:

36

Шайба пружинная тонкая 8

Заводской номер: GB/T859 Количество на модель: 8
GB/T859
8
37

Номер детали на чертеже:

37

Узел средний оболочки маховика

Заводской номер: YJ315S-00003 Количество на модель: 1
YJ315S-00003
1
38

Номер детали на чертеже:

38

Подкладка

Заводской номер: ZL30D-11-38 Количество на модель: 1
ZL30D-11-38
1
39

Номер детали на чертеже:

39

Шестерня ведущая приводного масляного насоса

Заводской номер: YJ315L-00005 Количество на модель: 1
YJ315L-00005
1
40

Номер детали на чертеже:

40

Кольцо установочное 110

Заводской номер: 04064-01030 Количество на модель: 1
04064-01030
1
41

Номер детали на чертеже:

41

Кольцо уплотнительное 80

Заводской номер: ZL30D-11-19 Количество на модель: 2
ZL30D-11-19
2
42

Номер детали на чертеже:

42

Шестерня ведомая приводного масляного насоса

Заводской номер: YJ315L-00006 Количество на модель: 2
YJ315L-00006
2
44

Номер детали на чертеже:

44

Оболочка

Заводской номер: ZL30D-11-40 Количество на модель: 2
ZL30D-11-40
2
45

Номер детали на чертеже:

45

Подшипник 50206

Заводской номер: GB/T277 Количество на модель: 2
GB/T277
2
46

Номер детали на чертеже:

46

Кольцо фиксирующее

Заводской номер: ZL30D-11-04 Количество на модель: 2
ZL30D-11-04
2
47

Номер детали на чертеже:

47

Подкладка

Заводской номер: ZL30D-11-03 Количество на модель: 2
ZL30D-11-03
2
48

Номер детали на чертеже:

48

Кольцо установочное 68

Заводской номер: 04065-06825 Количество на модель: 2
04065-06825
2
49

Номер детали на чертеже:

49

Валик приводного масляного насоса

Заводской номер: ZL30D-11-02 Количество на модель: 2
ZL30D-11-02
2
50

Номер детали на чертеже:

50

Кольцо установочное 35

Заводской номер: 04064-03515 Количество на модель: 1
04064-03515
1
52

Номер детали на чертеже:

52

Шестерня пассивная

Заводской номер: ZL30D-11-18 Количество на модель: 1
ZL30D-11-18
1
53

Номер детали на чертеже:

53

Валик выходной

Заводской номер: ZL30D-11-15 Количество на модель: 1
ZL30D-11-15
1
54

Номер детали на чертеже:

54

Шплинт 3.2x25

Заводской номер: GB/T91 Количество на модель: 1
GB/T91
1
55

Номер детали на чертеже:

55

Кольцо установочное 90

Заводской номер: 04065-09030 Количество на модель: 1
04065-09030
1
57

Номер детали на чертеже:

57

Сальник

Заводской номер: ZL30D-11-07 Количество на модель: 1
ZL30D-11-07
1
58

Номер детали на чертеже:

58

Фланец уплотнительный

Заводской номер: ZL30D-11-11 Количество на модель: 1
ZL30D-11-11
1
59

Номер детали на чертеже:

59

Уплотнение 55x82x22

Заводской номер: NJ130-2402025 Количество на модель: 2
NJ130-2402025
2
60

Номер детали на чертеже:

60

Фланец выходной

Заводской номер: ZL30D-11-12 Количество на модель: 1
ZL30D-11-12
1
61

Номер детали на чертеже:

61

Шайба

Заводской номер: ZL30D-11-13 Количество на модель: 1
ZL30D-11-13
1
62

Номер детали на чертеже:

62

Кольцо уплотнительное

Заводской номер: ZL30D-11-17 Количество на модель: 1
ZL30D-11-17
1
63

Номер детали на чертеже:

63

Шайба

Заводской номер: ZL30D-11-16 Количество на модель: 1
ZL30D-11-16
1
64

Номер детали на чертеже:

64

Болт M12x30

Заводской номер: 01010-51230 Количество на модель: 11
01010-51230
11
65

Номер детали на чертеже:

65

Основание ведущего колеса

Заводской номер: ZL30D-11-05 Количество на модель: 1
ZL30D-11-05
1
66

Номер детали на чертеже:

66

Оболочка

Заводской номер: ZL30D-11-10 Количество на модель: 1
ZL30D-11-10
1
67

Номер детали на чертеже:

67

Валик ведущий

Заводской номер: ZL30D-11-09 Количество на модель: 1
ZL30D-11-09
1
68

Номер детали на чертеже:

68

Кольцо уплотнительное 60

Заводской номер: ZL30D-11-08 Количество на модель: 1
ZL30D-11-08
1
70

Номер детали на чертеже:

70

Корпус к коробке передач

Заводской номер: ZL30D-11-01 Количество на модель: 1
ZL30D-11-01
1
71

Номер детали на чертеже:

71

Заклепка 3x6

Заводской номер: 04418-03060 Количество на модель: 4
04418-03060
4
72

Номер детали на чертеже:

72

Бирка

Заводской номер: 09607-05080 Количество на модель: 1
09607-05080
1
73

Номер детали на чертеже:

73

Рым подъемный M12

Заводской номер: GB/T825 Количество на модель: 1
GB/T825
1
74

Номер детали на чертеже:

74

Респиратор

Заводской номер: YJ320-20000 Количество на модель: 1
YJ320-20000
1
75

Номер детали на чертеже:

75

Шестерня ведущая

Заводской номер: ZL30D-11-06 Количество на модель: 1
ZL30D-11-06
1
76

Номер детали на чертеже:

76

Кольцо установочное 48

Заводской номер: GB/T894 Количество на модель: 1
GB/T894
1
77

Номер детали на чертеже:

77

Уплотнение

Заводской номер: YJ315X-00009 Количество на модель: 1
YJ315X-00009
1
78

Номер детали на чертеже:

78

Детандер (охладитель газа)

Заводской номер: YJ320-01000 Количество на модель: 1
YJ320-01000
1
79

Номер детали на чертеже:

79

Болт-пробка

Заводской номер: ZL30D-11-47 Количество на модель: 1
ZL30D-11-47
1
80

Номер детали на чертеже:

80

Контргайка

Заводской номер: ZL30D-11-14 Количество на модель: 1
ZL30D-11-14
1
