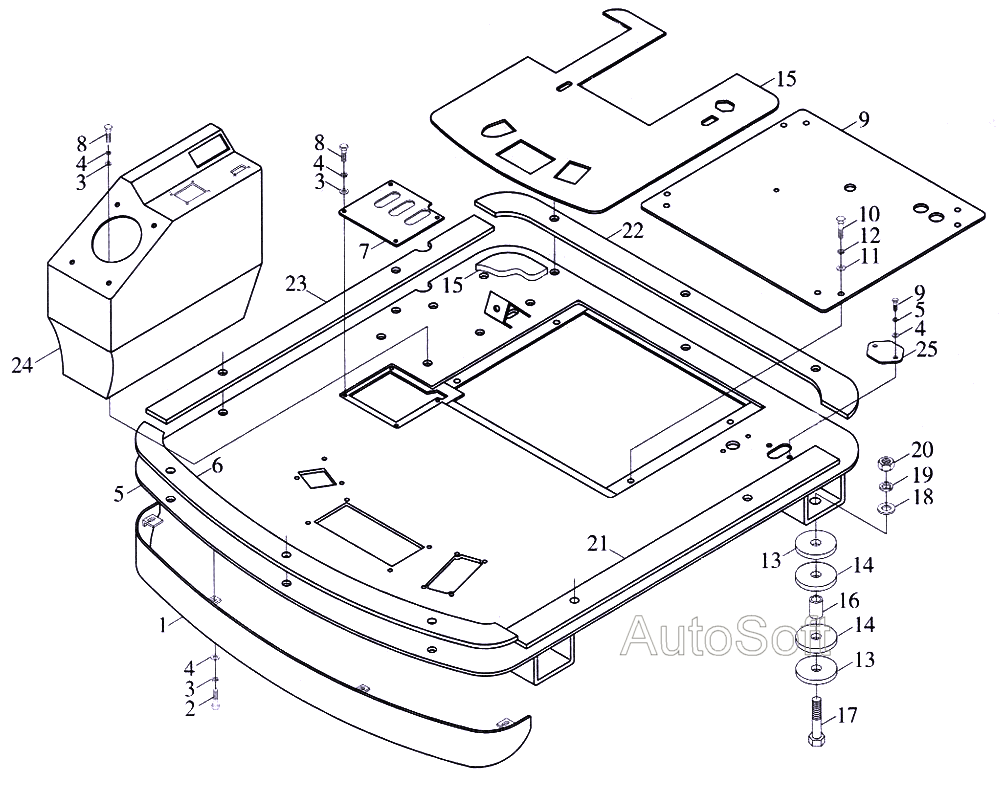

Платформа Foton-FL936F. Каталог 2007г.

Платформа Foton-FL936F Платформа Foton-FL936F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Накладка

Заводской номер: 9D20-462000 Количество на модель: 1
9D20-462000
1
2

Номер детали на чертеже:

2

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 4
GB/T5783
4
3

Номер детали на чертеже:

3

Шайба 8

Заводской номер: GB/97.1 Количество на модель: 16
GB/97.1
16
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: GB/T93 Количество на модель: 16
GB/T93
16
5

Номер детали на чертеже:

5

Площадка основная

Заводской номер: 9D630-4601000 Количество на модель: 1
9D630-4601000
1
6

Номер детали на чертеже:

6

Прокладка резиновая передняя

Заводской номер: 9D20-460004 Количество на модель: 1
9D20-460004
1
7

Номер детали на чертеже:

7

Накладка управления

Заводской номер: 9D630-4606000 Количество на модель: 1
9D630-4606000
1
9

Номер детали на чертеже:

9

Накладка площадки

Заводской номер: 9D630-4605000 Количество на модель: 1
9D630-4605000
1
11

Номер детали на чертеже:

11

Шайба 12

Заводской номер: GB/T97.1 Количество на модель: 4
GB/T97.1
4
13

Номер детали на чертеже:

13

Шайба большая

Заводской номер: 9F20-460004 Количество на модель: 8
9F20-460004
8
14

Номер детали на чертеже:

14

Демпфер

Заводской номер: 9F20-462000 Количество на модель: 8
9F20-462000
8
15

Номер детали на чертеже:

15

Подкладка

Заводской номер: 9D630-4600001 Количество на модель: 1
9D630-4600001
1
16

Номер детали на чертеже:

16

Направляющая демпфера

Заводской номер: 9F20-460005 Количество на модель: 4
9F20-460005
4
17

Номер детали на чертеже:

17

Болт M12x50

Заводской номер: GB/T5782 Количество на модель: 4
GB/T5782
4
20

Номер детали на чертеже:

20

Гайка М6

Заводской номер: GB/T6170 Количество на модель: 4
GB/T6170
4
21

Номер детали на чертеже:

21

Прокладка резиновая левая

Заводской номер: 9D20-460007 Количество на модель: 1
9D20-460007
1
22

Номер детали на чертеже:

22

Прокладка резиновая задняя

Заводской номер: 9D20-460005 Количество на модель: 1
9D20-460005
1
23

Номер детали на чертеже:

23

Прокладка резиновая правая

Заводской номер: 9D20-460006 Количество на модель: 1
9D20-460006
1
24

Номер детали на чертеже:

24

Ящик приборов управления

Заводской номер: 9D630-46A00008 Количество на модель: 1
9D630-46A00008
1
25

Номер детали на чертеже:

25

Накладка

Заводской номер: 9F20-460014 Количество на модель: 1
9F20-460014
1
