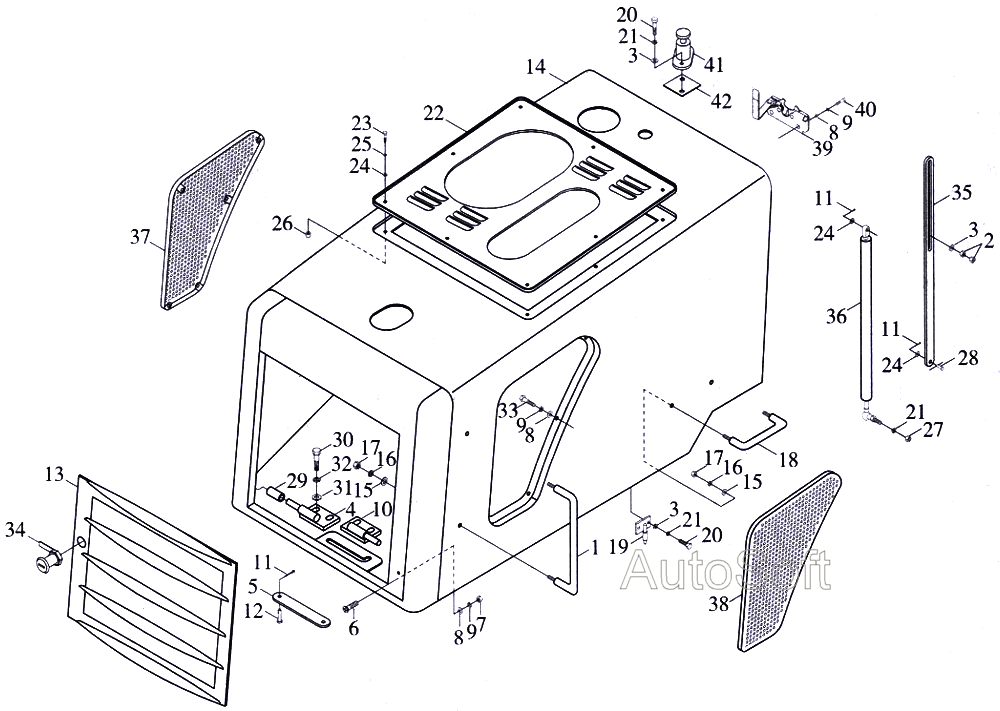

Облицовка Foton-FL936F. Каталог 2007г.

Облицовка Foton-FL936F Брызговики, площадка и лестница Foton-FL936F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Поручень задний

Заводской номер: 9F20-472600 Количество на модель: 2
9F20-472600
2
2

Номер детали на чертеже:

2

Гайка M10

Заводской номер: GB/T6172 Количество на модель: 4
GB/T6172
4
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: GB/T97.1 Количество на модель: 10
GB/T97.1
10
4

Номер детали на чертеже:

4

Детали левой петли

Заводской номер: 9D20-475000 Количество на модель: 1
9D20-475000
1
5

Номер детали на чертеже:

5

Рычаг ограничения решетки радиатора

Заводской номер: 9F20-472001 Количество на модель: 1
9F20-472001
1
6

Номер детали на чертеже:

6

Винт М6х45

Заводской номер: GB/T818 Количество на модель: 4
GB/T818
4
7

Номер детали на чертеже:

7

Гайка М6

Заводской номер: GB/T6170 Количество на модель: 8
GB/T6170
8
9

Номер детали на чертеже:

9

Шайба 12

Заводской номер: GB/T93 Количество на модель: 18
GB/T93
18
10

Номер детали на чертеже:

10

Детали правой петли

Заводской номер: 9D20-474000 Количество на модель: 1
9D20-474000
1
11

Номер детали на чертеже:

11

Шплинт 3.2x25

Заводской номер: GB/T91 Количество на модель: 6
GB/T91
6
12

Номер детали на чертеже:

12

Валик фиксирующий В8х40

Заводской номер: GB/T882 Количество на модель: 2
GB/T882
2
13

Номер детали на чертеже:

13

Решетка радиатора

Заводской номер: 9D20-472500 Количество на модель: 1
9D20-472500
1
14

Номер детали на чертеже:

14

Облицовка (кожух)

Заводской номер: 9D630-4701000a Количество на модель: 1
9D630-4701000a
1
18

Номер детали на чертеже:

18

Ручка на облицовке (кожухе)

Заводской номер: 9F20-472700 Количество на модель: 3
9F20-472700
3
19

Номер детали на чертеже:

19

Детали штифта-ловителя

Заводской номер: 9F20-470100 Количество на модель: 2
9F20-470100
2
20

Номер детали на чертеже:

20

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 8
GB/T5783
8
22

Номер детали на чертеже:

22

Крышка верхняя облицовки (кожуха)

Заводской номер: 9D04-470002 Количество на модель: 1
9D04-470002
1
29

Номер детали на чертеже:

29

Валик-втулка

Заводской номер: 9F20-470002 Количество на модель: 2
9F20-470002
2
34

Номер детали на чертеже:

34

Замок решетки радиатора

Заводской номер: 9F20-472200 Количество на модель: 1
9F20-472200
1
35

Номер детали на чертеже:

35

Направляющая

Заводской номер: 9D20-470001 Количество на модель: 2
9D20-470001
2
36

Номер детали на чертеже:

36

Амортизатор

Заводской номер: 9D20-472000a Количество на модель: 2
9D20-472000a
2
37

Номер детали на чертеже:

37

Решетка левая

Заводской номер: 9D20-472300 Количество на модель: 1
9D20-472300
1
38

Номер детали на чертеже:

38

Решетка правая

Заводской номер: 9D20-472400 Количество на модель: 1
9D20-472400
1
39

Номер детали на чертеже:

39

Замок облицовки (кожуха)

Заводской номер: 9F20-473000 Количество на модель: 1
9F20-473000
1
41

Номер детали на чертеже:

41

Механизм пружины

Заводской номер: 9F20-477000 Количество на модель: 2
9F20-477000
2
42

Номер детали на чертеже:

42

Прокладка регулирующая

Заводской номер: 9D20-470003 Количество на модель:
9D20-470003
