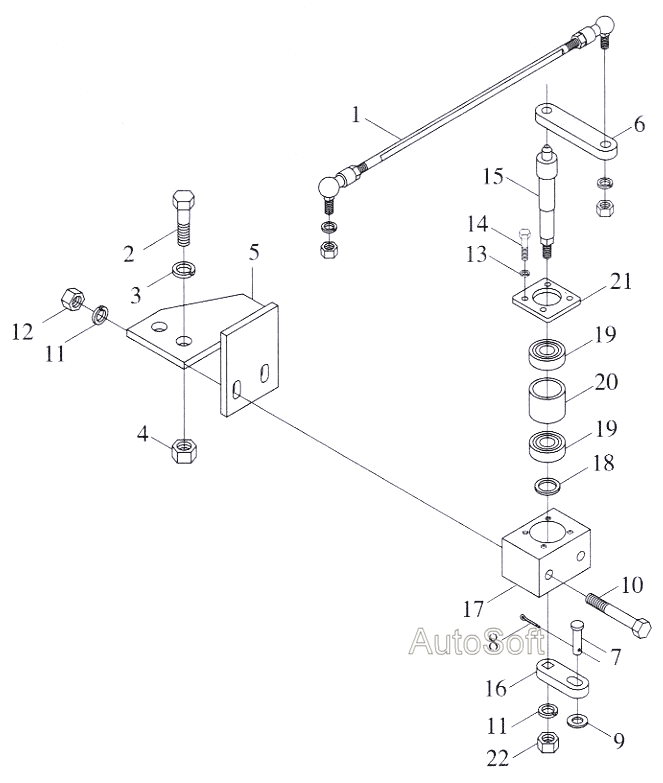

Система смено-управляющая Foton-FL936F. Каталог 2007г.

Система смено-управляющая Foton-FL936F Противовес Foton-FL936F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
15
16
17
18
19
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг с шаровыми головками

Заводской номер: 9D20-838000 Количество на модель: 1
9D20-838000
1
2

Номер детали на чертеже:

2

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 2
GB/T5783
2
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: GB/T93 Количество на модель: 2
GB/T93
2
4

Номер детали на чертеже:

4

Гайка М6

Заводской номер: GB/T6170 Количество на модель: 2
GB/T6170
2
5

Номер детали на чертеже:

5

Детали составные планки подставки

Заводской номер: 9D20-839100 Количество на модель: 1
9D20-839100
1
6

Номер детали на чертеже:

6

Планка соединительная

Заводской номер: 9D00-839003 Количество на модель: 1
9D00-839003
1
7

Номер детали на чертеже:

7

Валик фиксирующий В8х40

Заводской номер: GB/T882 Количество на модель: 1
GB/T882
1
8

Номер детали на чертеже:

8

Шплинт 3.2x25

Заводской номер: GB/T91 Количество на модель: 1
GB/T91
1
9

Номер детали на чертеже:

9

Шайба 12

Заводской номер: GB/T97.1 Количество на модель: 1
GB/T97.1
1
10

Номер детали на чертеже:

10

Болт M12x50

Заводской номер: GB/T5782 Количество на модель: 2
GB/T5782
2
15

Номер детали на чертеже:

15

Вал

Заводской номер: 9D20-839004 Количество на модель: 1
9D20-839004
1
16

Номер детали на чертеже:

16

Планка соединительная

Заводской номер: 9D20-839006 Количество на модель: 1
9D20-839006
1
17

Номер детали на чертеже:

17

Седло подшипника

Заводской номер: 9D00-839001 Количество на модель: 1
9D00-839001
1
18

Номер детали на чертеже:

18

Кольцо установочное 12

Заводской номер: GB/T894.1 Количество на модель: 1
GB/T894.1
1
19

Номер детали на чертеже:

19

Подшипник 212

Заводской номер: GB/T276 Количество на модель: 2
GB/T276
2
20

Номер детали на чертеже:

20

Вкладыш

Заводской номер: 9D00-839005 Количество на модель: 1
9D00-839005
1
21

Номер детали на чертеже:

21

Накладка

Заводской номер: 9D00-839002 Количество на модель: 1
9D00-839002
1
22

Номер детали на чертеже:

22

Гайка SPL-CO-M8

Заводской номер: 9D00-839007 Количество на модель: 1
9D00-839007
1
