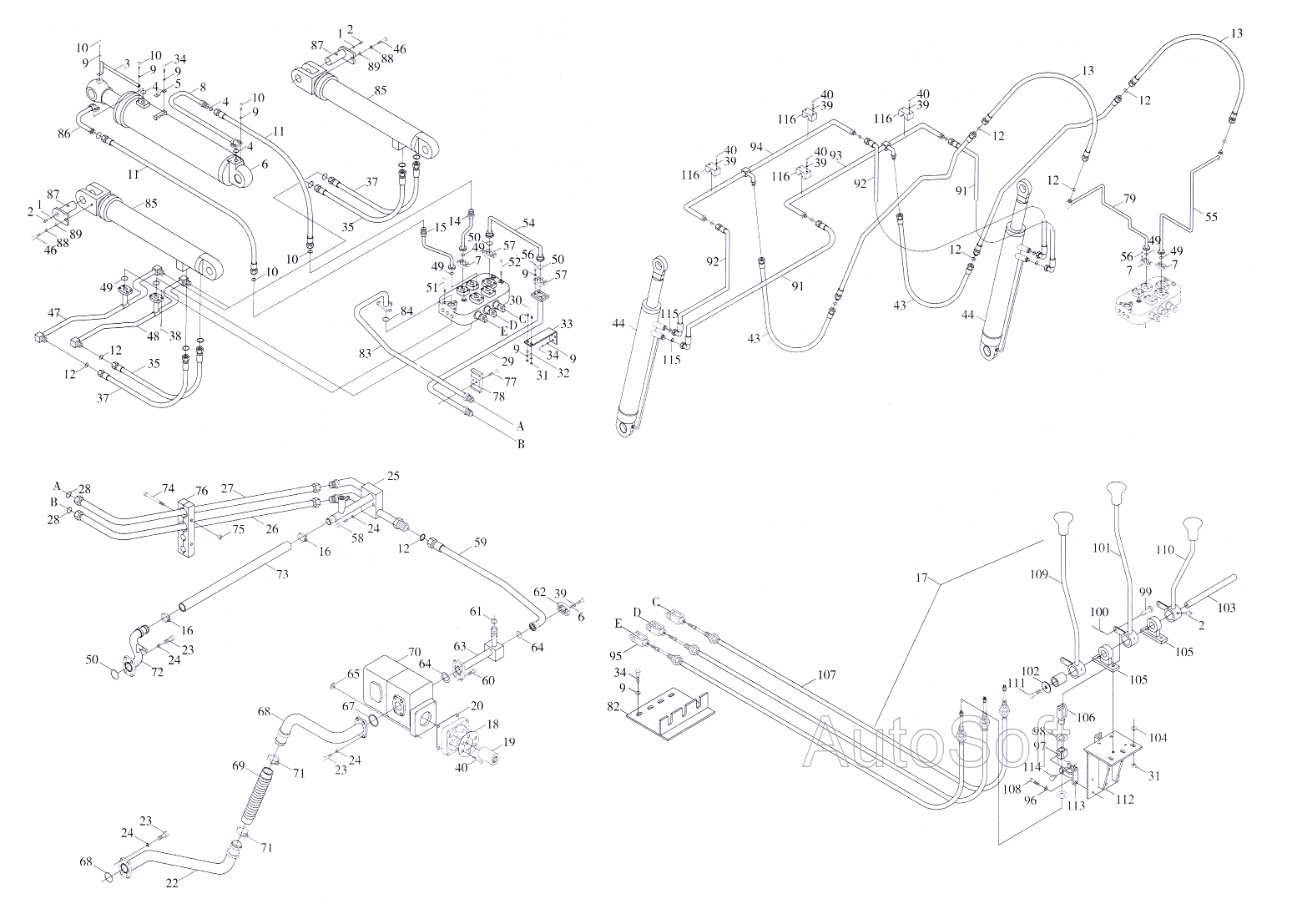

Гидросистема рабочего оборудования Foton-FL936F. Каталог 2007г.

Гидросистема рабочего оборудования Foton-FL936F Оборудование навесное Foton-FL936F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шайба комбинированная 27

Заводской номер: JB/T982 Количество на модель: 2
JB/T982
2
2

Номер детали на чертеже:

2

Масленка M10x1

Заводской номер: GB/T7940.1 Количество на модель: 2
GB/T7940.1
2
3

Номер детали на чертеже:

3

Аппаратура нивелирования ходового ковша

Заводской номер: 9D00-593000 Количество на модель: 1
9D00-593000
1
4

Номер детали на чертеже:

4

Кольцо типа "О" 145x3.55

Заводской номер: GB/T3452.1 Количество на модель: 2
GB/T3452.1
2
5

Номер детали на чертеже:

5

Держатель трубки

Заводской номер: 9D510-5800004 Количество на модель: 1
9D510-5800004
1
6

Номер детали на чертеже:

6

Цилиндр ходового ковша

Заводской номер: 9D00-590300 Количество на модель: 1
9D00-590300
1
7

Номер детали на чертеже:

7

Фланец

Заводской номер: 9F20-540008 Количество на модель: 6
9F20-540008
6
8

Номер детали на чертеже:

8

Трубка ходового ковша твердая

Заводской номер: 9D00-593200 Количество на модель: 1
9D00-593200
1
9

Номер детали на чертеже:

9

Шайба 12

Заводской номер: GB/T93 Количество на модель: 50
GB/T93
50
10

Номер детали на чертеже:

10

Винт М8х20

Заводской номер: GB/T70.1 Количество на модель: 8
GB/T70.1
8
11

Номер детали на чертеже:

11

Шланг ходового ковша

Заводской номер: 9D20-592600 Количество на модель: 2
9D20-592600
2
13

Номер детали на чертеже:

13

Шланг 1

Заводской номер: 9D633-5901000 Количество на модель: 2
9D633-5901000
2
14

Номер детали на чертеже:

14

Трубка ходового ковша твердая правая

Заводской номер: 9D20-592800 Количество на модель: 1
9D20-592800
1
15

Номер детали на чертеже:

15

Трубка ходового ковша твердая левая

Заводской номер: 9D20-592700 Количество на модель: 1
9D20-592700
1
16

Номер детали на чертеже:

16

Хомут 2х(35-51)

Заводской номер: 9D20-531100 Количество на модель: 1
9D20-531100
1
17

Номер детали на чертеже:

17

Управление рабочей аппаратурой

Заводской номер: 9D633-5902000 Количество на модель: 1
9D633-5902000
1
18

Номер детали на чертеже:

18

Сальник

Заводской номер: 9D20-520004 Количество на модель: 1
9D20-520004
1
19

Номер детали на чертеже:

19

Кожух соединения

Заводской номер: 9D20-590011 Количество на модель: 1
9D20-590011
1
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 9F20-590006 Количество на модель: 1
9F20-590006
1
21

Номер детали на чертеже:

21

Фланец

Заводской номер: 9D20-590010 Количество на модель: 1
9D20-590010
1
22

Номер детали на чертеже:

22

Трубка масляная

Заводской номер: 9D20-591300 Количество на модель: 1
9D20-591300
1
23

Номер детали на чертеже:

23

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 12
GB/T5783
12
25

Номер детали на чертеже:

25

Трубка откачки

Заводской номер: 9D20-593000 Количество на модель: 1
9D20-593000
1
26

Номер детали на чертеже:

26

Шланг впускного клапана

Заводской номер: 9D20-591700 Количество на модель: 1
9D20-591700
1
27

Номер детали на чертеже:

27

Шланг откачки

Заводской номер: 9D20-593500 Количество на модель: 1
9D20-593500
1
28

Номер детали на чертеже:

28

Кольцо уплотнительное типа "О" 21.2x2.65

Заводской номер: GВ/Т3452.1 Количество на модель: 4
GВ/Т3452.1
4
29

Номер детали на чертеже:

29

Труба-впускной клапан

Заводской номер: 9D633-5903000 Количество на модель: 1
9D633-5903000
1
30

Номер детали на чертеже:

30

Болт типа "U"

Заводской номер: JB/ZQ4321 Количество на модель: 1
JB/ZQ4321
1
31

Номер детали на чертеже:

31

Гайка М6

Заводской номер: GB/T6170 Количество на модель: 6
GB/T6170
6
32

Номер детали на чертеже:

32

Шайба 12

Заводской номер: GB/T97.1 Количество на модель: 6
GB/T97.1
6
33

Номер детали на чертеже:

33

Кронштейн

Заводской номер: 9D633-5900001 Количество на модель: 1
9D633-5900001
1
35

Номер детали на чертеже:

35

Шланг подвижного крана

Заводской номер: 9D20-592000 Количество на модель: 2
9D20-592000
2
36

Номер детали на чертеже:

36

Клапан распределительный

Заводской номер: 9D633-5904000 Количество на модель: 1
9D633-5904000
1
37

Номер детали на чертеже:

37

Шланг подвижного крана

Заводской номер: 9D20-592200 Количество на модель: 2
9D20-592200
2
41

Номер детали на чертеже:

41

Прижим трубки 1

Заводской номер: 9D633-5900002 Количество на модель: 4
9D633-5900002
4
42

Номер детали на чертеже:

42

Прижим трубки 2

Заводской номер: 9D633-5900003 Количество на модель: 4
9D633-5900003
4
43

Номер детали на чертеже:

43

Шланг 2

Заводской номер: 9D634-5901000 Количество на модель: 2
9D634-5901000
2
44

Номер детали на чертеже:

44

Гидроцилиндр грейфера для дерева

Заводской номер: 9D634-5902000 Количество на модель: 2
9D634-5902000
2
45

Номер детали на чертеже:

45

Трубка правой рукоятки

Заводской номер: 9D634-5903000 Количество на модель: 1
9D634-5903000
1
47

Номер детали на чертеже:

47

Трубка стальная соединительная

Заводской номер: 9D20-592300 Количество на модель: 1
9D20-592300
1
48

Номер детали на чертеже:

48

Трубка стальная соединительная

Заводской номер: 9D20-592100 Количество на модель: 1
9D20-592100
1
51

Номер детали на чертеже:

51

Болт M12x50

Заводской номер: GB/T5782 Количество на модель: 2
GB/T5782
2
53

Номер детали на чертеже:

53

Цилиндр правого подвижного крана

Заводской номер: 9D20-592500A Количество на модель: 1
9D20-592500A
1
54

Номер детали на чертеже:

54

Шланг впускного клапана

Заводской номер: 9D20-592900 Количество на модель: 1
9D20-592900
1
55

Номер детали на чертеже:

55

Клапан-труба правая

Заводской номер: 9D633-5908000 Количество на модель: 1
9D633-5908000
1
57

Номер детали на чертеже:

57

Фланец

Заводской номер: 9F20-590016 Количество на модель: 4
9F20-590016
4
59

Номер детали на чертеже:

59

Маслотрубка насосная

Заводской номер: 9D20-593200 Количество на модель: 1
9D20-593200
1
62

Номер детали на чертеже:

62

Грундбукса

Заводской номер: 9D20-540002 Количество на модель: 2
9D20-540002
2
63

Номер детали на чертеже:

63

Маслотрубка насосная

Заводской номер: 9D20-593800 Количество на модель: 1
9D20-593800
1
68

Номер детали на чертеже:

68

Трубка масляная

Заводской номер: 9D20-593300 Количество на модель: 1
9D20-593300
1
69

Номер детали на чертеже:

69

Труба масляная резиновая

Заводской номер: 9F20-590018 Количество на модель: 1
9F20-590018
1
70

Номер детали на чертеже:

70

Насос-дуплекс

Заводской номер: 9D20-593100 Количество на модель: 1
9D20-593100
1
71

Номер детали на чертеже:

71

Хомут двухпроволочный

Заводской номер: 9F20-592700 Количество на модель: 2
9F20-592700
2
72

Номер детали на чертеже:

72

Трубка откачки

Заводской номер: 9D20-593400 Количество на модель: 1
9D20-593400
1
73

Номер детали на чертеже:

73

Трубка резиновая трубка

Заводской номер: 9D20-590009 Количество на модель: 1
9D20-590009
1
76

Номер детали на чертеже:

76

Фиксатор трубок

Заводской номер: 9D20-590012 Количество на модель: 2
9D20-590012
2
78

Номер детали на чертеже:

78

Фиксатор трубок

Заводской номер: 9D20-590015 Количество на модель: 1
9D20-590015
1
79

Номер детали на чертеже:

79

Клапан-труба левая

Заводской номер: 9D633-5909000 Количество на модель: 1
9D633-5909000
1
81

Номер детали на чертеже:

81

Кронштейн

Заводской номер: 9D633-5900004 Количество на модель: 1
9D633-5900004
1
82

Номер детали на чертеже:

82

Направляющая тросов

Заводской номер: 9D633-5910000 Количество на модель: 1
9D633-5910000
1
83

Номер детали на чертеже:

83

Труба откачки клапана

Заводской номер: 9D20-593600 Количество на модель: 1
9D20-593600
1
84

Номер детали на чертеже:

84

"Кольцо уплотнительное типа ""О"" 50x3.1"

Заводской номер: GB/T1235-76 Количество на модель: 1
GB/T1235-76
1
85

Номер детали на чертеже:

85

Цилиндр левого подвижного крана

Заводской номер: 9D20-593700A Количество на модель: 1
9D20-593700A
1
86

Номер детали на чертеже:

86

Трубка ходового ковша твердая

Заводской номер: 9D00-593300 Количество на модель: 1
9D00-593300
1
87

Номер детали на чертеже:

87

Валик чеки (ось) подвижного крана

Заводской номер: 9D20-590100 Количество на модель: 2
9D20-590100
2
90

Номер детали на чертеже:

90

Трубка движения рукоятки левая

Заводской номер: 9D634-5904000 Количество на модель: 1
9D634-5904000
1
91

Номер детали на чертеже:

91

Шланг 3

Заводской номер: 9D634-5905000 Количество на модель: 2
9D634-5905000
2
92

Номер детали на чертеже:

92

Шланг 4

Заводской номер: 9D634-5906000 Количество на модель: 2
9D634-5906000
2
93

Номер детали на чертеже:

93

Трубка передняя горизонтальная 1

Заводской номер: 9D634-5907000 Количество на модель: 1
9D634-5907000
1
94

Номер детали на чертеже:

94

Трубка передняя горизонтальная 2

Заводской номер: 9D634-5908000 Количество на модель: 1
9D634-5908000
1
95

Номер детали на чертеже:

95

Вилка

Заводской номер: 9D20-590008 Количество на модель: 3
9D20-590008
3
97

Номер детали на чертеже:

97

Вкладыш

Заводской номер: 9D20-590007 Количество на модель: 3
9D20-590007
3
98

Номер детали на чертеже:

98

Шайба 12

Заводской номер: GB/T96.1 Количество на модель: 6
GB/T96.1
6
99

Номер детали на чертеже:

99

Ось В10х28

Заводской номер: СВ/T882 Количество на модель: 3
СВ/T882
3
100

Номер детали на чертеже:

100

Шплинт 3.2x25

Заводской номер: GB/T91 Количество на модель: 3
GB/T91
3
101

Номер детали на чертеже:

101

Рычаг исполнительный движения рукоятки

Заводской номер: 9D20-591000 Количество на модель: 1
9D20-591000
1
102

Номер детали на чертеже:

102

Шайба

Заводской номер: 9D20-590003 Количество на модель: 2
9D20-590003
2
105

Номер детали на чертеже:

105

Основание

Заводской номер: 9D20-590005 Количество на модель: 3
9D20-590005
3
106

Номер детали на чертеже:

106

Вилка

Заводской номер: 9D20-590002 Количество на модель: 3
9D20-590002
3
107

Номер детали на чертеже:

107

Трос гибкий управления

Заводской номер: 9D20-590700 Количество на модель: 3
9D20-590700
3
109

Номер детали на чертеже:

109

Рычаг исполнительный ковшовый

Заводской номер: 9D20-590900 Количество на модель: 1
9D20-590900
1
110

Номер детали на чертеже:

110

Рычаг исполнительный гидроцилиндра грейфера для дерева

Заводской номер: 9D633-5902100 Количество на модель: 1
9D633-5902100
1
112

Номер детали на чертеже:

112

Подставка (кронштейн)

Заводской номер: 9D20-591100 Количество на модель: 1
9D20-591100
1
113

Номер детали на чертеже:

113

Основание

Заводской номер: 9D20-590006 Количество на модель: 3
9D20-590006
3
114

Номер детали на чертеже:

114

Болт крепежный

Заводской номер: 9D20-590013 Количество на модель: 6
9D20-590013
6
116

Номер детали на чертеже:

116

Трубо-прижим 1

Заводской номер: 9D634-5900001 Количество на модель: 4
9D634-5900001
4
Гидросистема рабочего оборудования Foton-FL936F Оборудование навесное Foton-FL936F
Вернуться в раздел каталога
