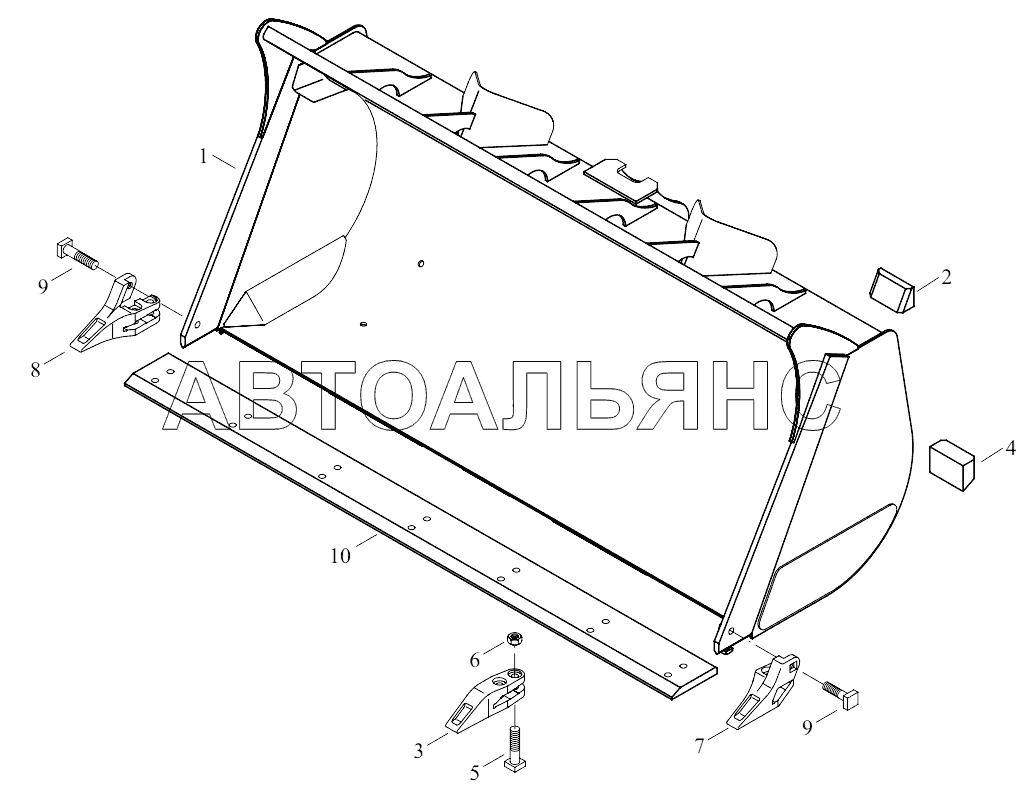

  6. 9D653-73A000000A0 Bucket assembly (1.8m3)

9D653-73A000000A0 Bucket assembly (1.8m3) FL935E. Каталог 2012г.

9D650-72G000000A0 Link mechanism FL935E 9D650-76E000000A0 Work implement attachments FL935E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bucket welding assembly

Заводской номер: 9D653-73A010000A0 Количество на модель: 1
9D653-73A010000A0
1
2

Номер детали на чертеже:

2

Upper limitation block

Заводской номер: 9D650-73A000005A0 Количество на модель: 2
9D650-73A000005A0
2
3

Номер детали на чертеже:

3

Bucket tooth body

Заводской номер: 9D650-73А000002А1 Количество на модель: 5
9D650-73А000002А1
5
4

Номер детали на чертеже:

4

Lower limitation block

Заводской номер: 9D650-73A000004A0 Количество на модель: 2
9D650-73A000004A0
2
5

Номер детали на чертеже:

5

Square head bolt

Заводской номер: GBT8-M20X80-4.8-A9L Количество на модель: 14
GBT8-M20X80-4.8-A9L
14
6

Номер детали на чертеже:

6

Nut

Заводской номер: GBT6170-M20-8-A9L Количество на модель: 16
GBT6170-M20-8-A9L
16
7

Номер детали на чертеже:

7

Left side teeth

Заводской номер: 9D650-73A000001A1 Количество на модель: 1
9D650-73A000001A1
1
8

Номер детали на чертеже:

8

Right side teeth

Заводской номер: 9D650-73А000003А1 Количество на модель: 1
9D650-73А000003А1
1
9

Номер детали на чертеже:

9

Square head bolt

Заводской номер: GBT8-M20X50-4.8-A9L Количество на модель: 2
GBT8-M20X50-4.8-A9L
2
10

Номер детали на чертеже:

10

Main cutting plate

Заводской номер: 9D650-73A010015A1 Количество на модель: 1
9D650-73A010015A1
1
