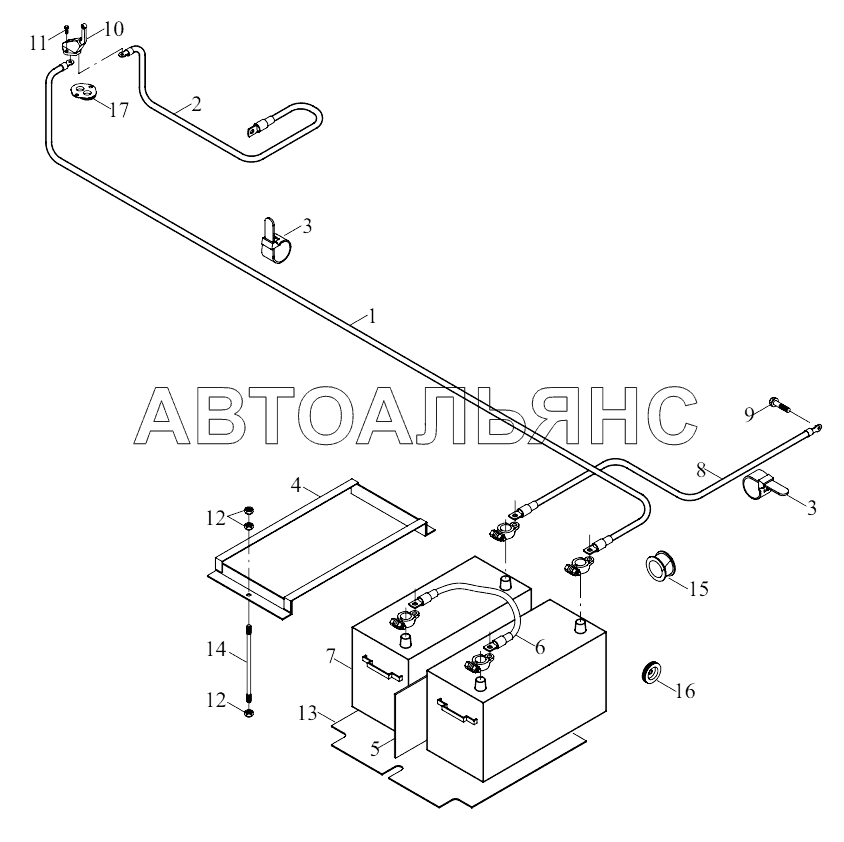

9D550-65A000000A0 Battery wiring and assembling FL935E. Каталог 2012г.

9D550-64C000000A0 Rear frame wiring FL935E 9D550-66C000000A0 Instrument assembly FL935E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Battery positive pole calbe

Заводской номер: 9D650-65A030000A0 Количество на модель: 1
9D650-65A030000A0
1
2

Номер детали на чертеже:

2

Cable from power source master switch to starter

Заводской номер: 9D650-65A020000A0 Количество на модель: 1
9D650-65A020000A0
1
3

Номер детали на чертеже:

3

Lock cable ties

Заводской номер: 9F850-62A000001А0 Количество на модель: 15
9F850-62A000001А0
15
4

Номер детали на чертеже:

4

Fixing frame

Заводской номер: 9F850-65A070000A0 Количество на модель: 1
9F850-65A070000A0
1
5

Номер детали на чертеже:

5

Side mat plate

Заводской номер: 9F850-65A000003A0 Количество на модель: 1
9F850-65A000003A0
1
6

Номер детали на чертеже:

6

Battery serial wire

Заводской номер: 9F850-65A050000A0 Количество на модель: 1
9F850-65A050000A0
1
7

Номер детали на чертеже:

7

Battery

Заводской номер: 9F850-65A060000A0 Количество на модель: 2
9F850-65A060000A0
2
8

Номер детали на чертеже:

8

Battery negative pole calbe

Заводской номер: 9F550-65A040000A0 Количество на модель: 1
9F550-65A040000A0
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: GBT16674.1-M10X20-8.8-A3L Количество на модель: 2
GBT16674.1-M10X20-8.8-A3L
2
10

Номер детали на чертеже:

10

Manual power master switch

Заводской номер: 9F850-65А010000А0 Количество на модель: 1
9F850-65А010000А0
1
11

Номер детали на чертеже:

11

Hexagon flange bolt

Заводской номер: GBT16674.1-M8X35-8.8-A2L Количество на модель: 2
GBT16674.1-M8X35-8.8-A2L
2
12

Номер детали на чертеже:

12

Type 1 hexagon nut

Заводской номер: GBT6170-M8-A2L Количество на модель: 6
GBT6170-M8-A2L
6
13

Номер детали на чертеже:

13

Bottom mat plate

Заводской номер: 9F850-65A000002A0 Количество на модель: 1
9F850-65A000002A0
1
14

Номер детали на чертеже:

14

Double-headed stud

Заводской номер: GBT901-M8X200-8.8-A2L Количество на модель: 2
GBT901-M8X200-8.8-A2L
2
15

Номер детали на чертеже:

15

Grommet

Заводской номер: 9F850-65A000004A0 Количество на модель: 2
9F850-65A000004A0
2
16

Номер детали на чертеже:

16

Gromment

Заводской номер: 9F850-65А000001А0 Количество на модель: 2
9F850-65А000001А0
2
17

Номер детали на чертеже:

17

Gromment

Заводской номер: 9D550-65A000001A0 Количество на модель: 1
9D550-65A000001A0
1
