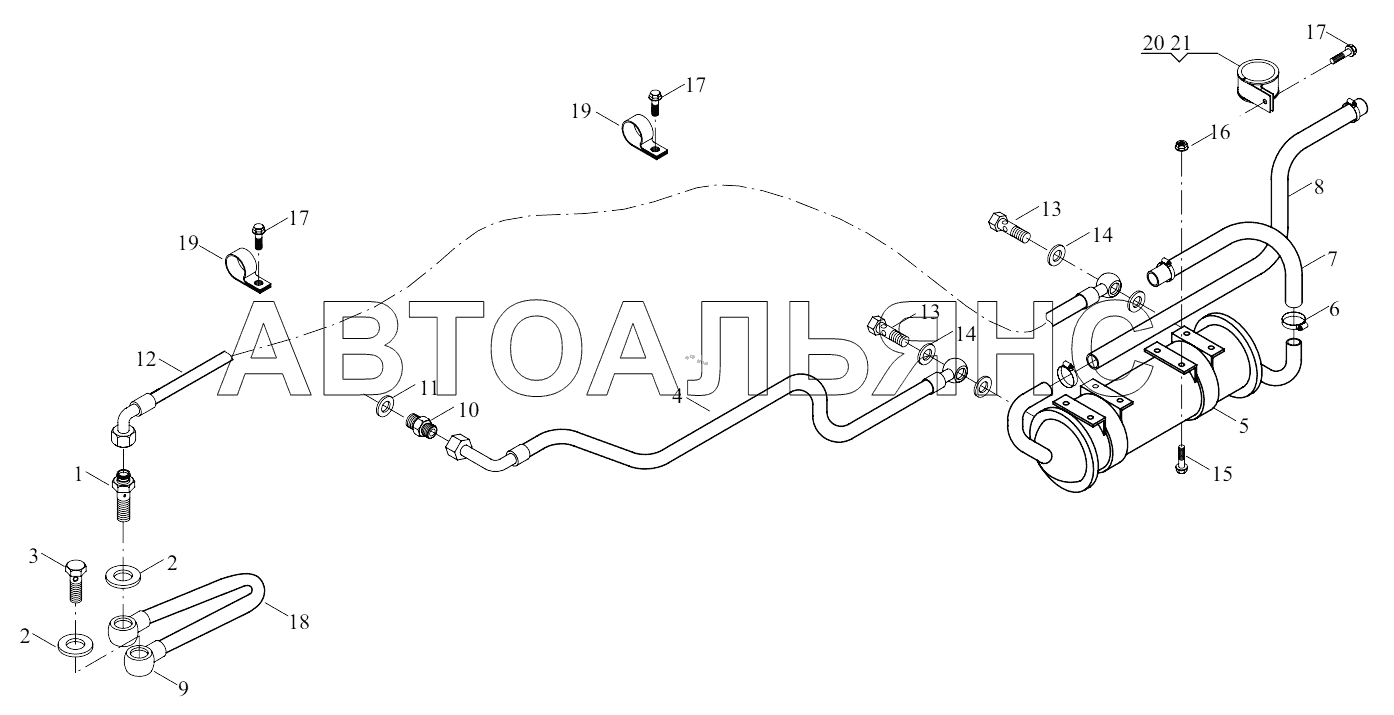

9D550-32B000000A0 Transmission oil radiator connecting pipeline FL935E. Каталог 2012г.

9D550-31B000000A0 Converter gearbox oil circuit FL935E 9D550-33A000000A0 Transmission system oil return pipeline FL935E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Joint bolt

Заводской номер: 9D550-32B000001A0 Количество на модель: 1
9D550-32B000001A0
1
2

Номер детали на чертеже:

2

Compound seal gasket

Заводской номер: JBT982-22 Количество на модель: 4
JBT982-22
4
3

Номер детали на чертеже:

3

Adjustable fitting

Заводской номер: 9D650-31A000010A0 Количество на модель: 1
9D650-31A000010A0
1
4

Номер детали на чертеже:

4

Oil radiator oil inlet hose

Заводской номер: 9D550-32A010000B0 Количество на модель: 1
9D550-32A010000B0
1
5

Номер детали на чертеже:

5

Bivariate oil radiator

Заводской номер: 9D550-32A020000A0 Количество на модель: 1
9D550-32A020000A0
1
6

Номер детали на чертеже:

6

B-type worm transmission hose clamp

Заводской номер: Q67664 Количество на модель: 4
Q67664
4
7

Номер детали на чертеже:

7

Water outlet pipe of oil radiator

Заводской номер: 9D550-32A050000A0 Количество на модель: 1
9D550-32A050000A0
1
8

Номер детали на чертеже:

8

Water inlet pipe of oil radiator

Заводской номер: 9D550-32A040000A0 Количество на модель: 1
9D550-32A040000A0
1
9

Номер детали на чертеже:

9

Adjustable fitting

Заводской номер: 9D550-32B000002A0 Количество на модель: 2
9D550-32B000002A0
2
10

Номер детали на чертеже:

10

Torque converter oil outlet joint

Заводской номер: 9D650-32A000001A0 Количество на модель: 1
9D650-32A000001A0
1
11

Номер детали на чертеже:

11

Compound seal gasket

Заводской номер: JBT982-24 Количество на модель: 1
JBT982-24
1
12

Номер детали на чертеже:

12

Oil radiator oil outlet hose

Заводской номер: 9D550-32B010000A0 Количество на модель: 1
9D550-32B010000A0
1
13

Номер детали на чертеже:

13

Oil radiator joint bolt

Заводской номер: 9D550-32A000001A0 Количество на модель: 2
9D550-32A000001A0
2
14

Номер детали на чертеже:

14

Compound seal gasket

Заводской номер: JBT982-27 Количество на модель: 4
JBT982-27
4
15

Номер детали на чертеже:

15

Hex bolt with flange

Заводской номер: GBT16674.1-M10X30-8.8-A2L Количество на модель: 8
GBT16674.1-M10X30-8.8-A2L
8
16

Номер детали на чертеже:

16

Nut

Заводской номер: GBT6177.1-M10-8-A3L Количество на модель: 8
GBT6177.1-M10-8-A3L
8
17

Номер детали на чертеже:

17

Bolt

Заводской номер: GBT16674.1-M8X16-8.8-A2L Количество на модель: 3
GBT16674.1-M8X16-8.8-A2L
3
18

Номер детали на чертеже:

18

24°taper hose assembly

Заводской номер: QLWZG056.3-0050450 Количество на модель: 1
QLWZG056.3-0050450
1
19

Номер детали на чертеже:

19

Clip 2

Заводской номер: 9D652-32A060000A0 Количество на модель: 2
9D652-32A060000A0
2
20

Номер детали на чертеже:

20

Clip

Заводской номер: 9D550-32A000002A0 Количество на модель: 1
9D550-32A000002A0
1
21

Номер детали на чертеже:

21

Rubber shield

Заводской номер: 9D550-32A000003A0 Количество на модель: 1
9D550-32A000003A0
1
